MWIR 1280×1024 रेज़ोल्यूशन कूल्ड थर्मल कैमरा कोर, 15µm पिक्सेल साइज़ और 50Hz फ़्रेम रेट के साथ

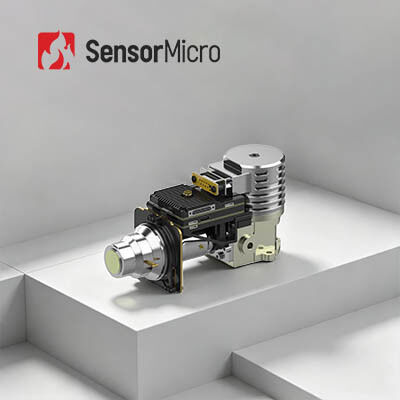

  • MWIR 1280×1024 Resolution Cooled Thermal Camera Core with 15μm Pixel Size and 50Hz Frame Rate
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या गेविन GC1215MC
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
डिटेक्टर संकल्प 1280×1024/15μm आकार 160×60×85मिमी
आईआर डिटेक्टर एनईटीडी (23℃) 20एमके (एफ2/एफ4) फ्रेम रेट 50 हर्ट्ज
वर्णक्रमीय श्रेणी 3.7~4.8μm वैकल्पिक लेंस फिक्स्ड फोकस 25mm/F1.6
प्रमुखता देना

MWIR कूल्ड कैमरा मॉड्यूल

,

कूल्ड कैमरा मॉड्यूल 320x256
एक संदेश छोड़ें
उत्पाद विवरण
MWIR 1280×1024/15μm कूल्ड थर्मल कैमरा कोर 25mm लेंस के साथ
उत्पाद अवलोकन

GAVIN GC1215MC HD MWIR कूल्ड इन्फ्रारेड कैमरा कोर में एक स्व-विकसित 1280×1024/15μm MWIR कूल्ड डिटेक्टर है, जो समान सक्रिय छवि क्षेत्र में पारंपरिक 640×512 डिटेक्टरों की पिक्सेल संख्या से चार गुना प्रदान करता है। यह एक व्यापक दृश्य क्षेत्र को सक्षम बनाता है और अधिक छवि विवरण प्रकट करता है। कई छवि प्रसंस्करण एल्गोरिदम से लैस, यह सीधे उच्च-परिभाषा छवियां प्रदान करता है, जो विभिन्न दृश्यता स्थितियों और कठोर वातावरणों में सभी मौसमों में लक्ष्य का पता लगाने के लिए उपयुक्त है।

मुख्य विशेषताएं
  • मेगापिक्सेल रिज़ॉल्यूशन, असाधारण छवि गुणवत्ता: तेज, विस्तृत थर्मल इमेजिंग के लिए 1280×1024/15μm मिड-वेव कूल्ड इन्फ्रारेड डिटेक्टर द्वारा संचालित। बेहतर स्पष्टता के लिए DRC, 2D/3D शोर में कमी और एज एन्हांसमेंट (EE) सहित उन्नत छवि प्रसंस्करण एल्गोरिदम को एकीकृत करता है।
  • उच्च विश्वसनीयता, बेहतर संवेदनशीलता: MWIR कूल्ड थर्मल इमेजिंग उत्कृष्ट थर्मल संवेदनशीलता के साथ अनुप्रयोगों में उत्कृष्ट अनुकूलनशीलता और स्थिरता सुनिश्चित करती है।
  • आसान एकीकरण, लचीला कॉन्फ़िगरेशन: RAW/YUV छवि डेटा आउटपुट के साथ CameraLink इंटरफ़ेस का समर्थन करता है। विभिन्न आवश्यकताओं के लिए कई निरंतर ज़ूम ऑप्टिकल कॉन्फ़िगरेशन उपलब्ध हैं।
उत्पाद विनिर्देश
मॉडल GAVIN GC1215MC
रिज़ॉल्यूशन 1280×1024
पिक्सेल आकार 15μm
स्पेक्ट्रल प्रतिक्रिया 3.7μm±0.2μm～4.8μm±0.2μm
IR डिटेक्टर NETD(23℃) 20mK(F2/F4)
फ्रेम दर 50Hz
डिमिंग मोड रैखिक/हिस्टोग्राम/मिश्रित
डिजिटल ज़ूम 1× से 8× निरंतर डिजिटल ज़ूम
छवि दिशा क्षैतिज/ऊर्ध्वाधर/विकर्ण फ्लिप
छवि एल्गोरिथम DRC, 2D/3D छवि शोर में कमी, EE
मानक बाहरी इंटरफ़ेस J30JZ 25-पिन HDMI समर्पित आउटपुट इंटरफ़ेस
एनालॉग वीडियो PAL/NTSC
डिजिटल वीडियो मानक: DVP
विकल्प: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/सिंगल-मोड ऑप्टिकल फाइबर/मल्टी-मोड ऑप्टिकल फाइबर
बाहरी सिंक मानक: LV-TTL
विकल्प: RS422/LVDS
संचार मानक: USB2.0/LV-TTL
विकल्प: RS422/CAN/USB3.0/GigE
बिजली की आपूर्ति 24V±4V
स्थिर बिजली की खपत(23℃) ≤16W
कूलिंग समय(23℃) ≤7min30s
आकार(मिमी) 160×60×85
वजन(ग्राम) ≤850
ऑपरेटिंग तापमान -40℃~+71℃
कंपन कंपन: उच्च गति परिवहन तीव्रता; प्रभाव: हाफ साइन वेव, 40g/11ms, 3 एक्सिस, 6 दिशा, 3 बार/दिशा
ऑप्टिकल लेंस फिक्स्ड फोकस: 25mm/F1.6
औद्योगिक अनुप्रयोग
  • NDT (गैर-विनाशकारी परीक्षण)
  • पर्यावरण निगरानी
  • लंबी दूरी की निगरानी
  • वैज्ञानिक अनुसंधान
SensorMicro के बारे में
  • गहन तकनीकी विशेषज्ञता: इन्फ्रारेड सेंसर तकनीक में कई वर्षों के अनुभव के साथ, हमारे पास चिप डिजाइन, वेफर फैब्रिकेशन, पैकेजिंग और परीक्षण, और सिस्टम एकीकरण में मजबूत क्षमताएं हैं।
  • नवाचार पर केंद्रित: थर्मल इमेजिंग में तकनीकी सफलताओं को चलाने के लिए प्रतिबद्ध, लगातार NETD, SWaP, और ऑपरेटिंग तापमान में सीमाओं को आगे बढ़ाना।
  • विविध उत्पाद पोर्टफोलियो: इन्फ्रारेड डिटेक्शन घटकों की व्यापक श्रृंखला - कूल्ड और अनकूल्ड दोनों - विभिन्न उद्योगों के लिए अनुरूप समाधान प्रदान करना।
  • कठोर विश्वसनीयता सत्यापन: दीर्घकालिक स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए उत्पादों का कई परीक्षण प्रक्रियाओं से गुजरना पड़ता है।
  • पेशेवर तकनीकी सहायता: इंजीनियरिंग टीम सिस्टम एकीकरण में तेजी लाने और दक्षता में सुधार के लिए ग्राहकों के साथ मिलकर काम करती है।
अक्सर पूछे जाने वाले प्रश्न
1. अनकूल्ड फोकल प्लेन एरे माइक्रोबोलमीटर कैसे काम करता है?

इन्फ्रारेड रेडिएंट थर्मल प्रभाव के सिद्धांत का उपयोग करके, अनकूल्ड इन्फ्रारेड डिटेक्टर इन्फ्रारेड अवशोषण सामग्री के साथ इन्फ्रारेड विकिरण ऊर्जा को गर्मी ऊर्जा में परिवर्तित करता है, ताकि संवेदनशील सामग्री का तापमान बढ़ जाए। फिर, संवेदनशील सामग्री का एक निश्चित भौतिक पैरामीटर तदनुसार बदल जाता है और वस्तु का पता लगाने का एहसास करने के लिए डिज़ाइन किए गए एक निश्चित रूपांतरण तंत्र के माध्यम से विद्युत संकेत या दृश्य प्रकाश संकेत में परिवर्तित हो जाता है।

2. अनकूल्ड वॉक माइक्रोबोलमीटर का क्या फायदा है?

अनकूल्ड इन्फ्रारेड फोकल प्लेन डिटेक्टर को इंटीग्रेटेड डेवार कूलर असेंबली (IDCA) डिवाइस की आवश्यकता नहीं होती है और यह कमरे के तापमान पर काम कर सकता है। इसमें तेज शुरुआत, कम बिजली की खपत, छोटा आकार, हल्का वजन, लंबा जीवन, कम लागत और इसी तरह के फायदे हैं। हालांकि अनकूल्ड इन्फ्रारेड फोकल प्लेन डिटेक्टर की संवेदनशीलता कूल्ड इन्फ्रारेड डिटेक्टरों जितनी अच्छी नहीं है, वर्षों के विकास के बाद, इसकी लागत-प्रदर्शन कूल्ड डिटेक्टर की तुलना में स्पष्ट रूप से बेहतर है, जिसके व्यापक अनुप्रयोग की संभावनाएं हैं।
