16mK NETD के साथ उच्च फ्रेम दर 640x512 रिज़ॉल्यूशन ठंडा MWIR थर्मल इमेजिंग मॉड्यूल

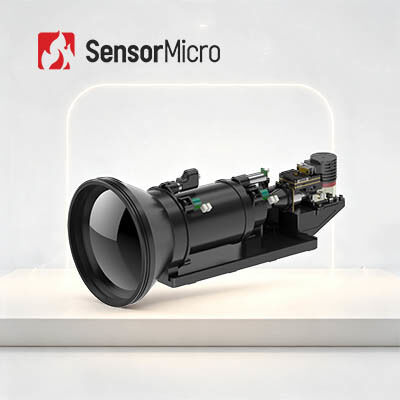

  • High Frame Rate 640x512 Resolution Cooled MWIR Thermal Imaging Module with 16mK NETD
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या गेविन GC615MA
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
प्रकार ठंडा थर्मल कैमरा मॉड्यूल वज़न ≤680 ग्राम
संकल्प 640x512/15μm आईआर डिटेक्टर एनईटीडी (23℃) 16mK(F2);18mK(F4)
आकार 142×58.5×80मिमी मध्य तरंग दैर्ध्य 3.7~4.8μm
प्रमुखता देना

MWIR थर्मल इमेजिंग मॉड्यूल

,

उच्च फ्रेम दर थर्मल इमेजिंग मॉड्यूल
एक संदेश छोड़ें
उत्पाद विवरण
हाई फ्रेम रेट कूल्ड 640x512/15µm MWIR थर्मल इमेजिंग मॉड्यूल
उत्पाद अवलोकन

RS058 क्रायो कूलर के साथ हाई फ्रेम रेट कूल्ड 640x512/15µm MWIR थर्मल इमेजिंग मॉड्यूल

GAVIN GC615MA एक कूल्ड मिड वेव थर्मल इमेजिंग मॉड्यूल है। इसमें RS058 लो-टेम्परेचर स्टर्लिंग क्रायोकूलर के साथ 640x512/15µm MWIR इन्फ्रारेड डिटेक्टर, हार्डवेयर इलेक्ट्रॉनिक्स और विभिन्न इमेज प्रोसेसिंग एल्गोरिदम भी शामिल हैं, जो तेज और स्पष्ट थर्मल इमेज प्रस्तुत करते हैं।

GAVIN GC615MA इलेक्ट्रॉनिक्स में विभिन्न इमेज प्रोसेसिंग एल्गोरिदम पहले से ही एम्बेडेड हैं ताकि पूर्ण अंधेरे या खराब मौसम की स्थिति में स्पष्ट इन्फ्रारेड इमेज आउटपुट की जा सके। यह लंबी दूरी पर जोखिमों और खतरों का पता लगा सकता है और पहचान सकता है, जबकि छोटी दूरी पर अधिक लक्ष्य विवरण प्रस्तुत करता है।

जब 640x512 / 15µm कूल्ड MWIR इन्फ्रारेड डिटेक्टर के साथ एकीकृत किया जाता है, तो GAVIN GC615MA की फ्रेम दर 100Hz तक कॉन्फ़िगर की जा सकती है, जो तेज गति वाली वस्तुओं के अवलोकन की आवश्यकता वाले अनुप्रयोगों के लिए बहुत उपयुक्त है।

हम इन्फ्रारेड थर्मल डिटेक्टरों और थर्मल कैमरा कोर के डिजाइन, निर्माण, बिक्री और विपणन में विशेषज्ञता रखते हैं। हम अपने ग्राहकों को विभिन्न इन्फ्रारेड थर्मल इमेजिंग समाधान प्रदान कर सकते हैं जो द्वितीयक विकास समय को कम करते हैं और ग्राहकों के लिए लागत को बहुत कम करते हैं।

मुख्य विशेषताएं
  • मेनस्ट्रीम एफपीए, व्यापक संगतता
    • 640×512/15µm MWIR कूल्ड इन्फ्रारेड डिटेक्टर पर आधारित विकसित, स्थिर छवि गुणवत्ता सुनिश्चित करता है
    • DRC, 2D/3D नॉइज़ रिडक्शन और EE (एज एन्हांसमेंट) सहित अगली पीढ़ी के इमेज एल्गोरिदम को स्पष्ट इमेजिंग के लिए एकीकृत किया गया है
  • उच्च विश्वसनीयता, उच्च संवेदनशीलता
    • मिड-वेव कूल्ड इन्फ्रारेड उत्कृष्ट बहुमुखी प्रतिभा और स्थिरता सुनिश्चित करता है
    • 16mK तक की NETD के साथ उच्च थर्मल संवेदनशीलता
  • आसान एकीकरण, लचीला कॉन्फ़िगरेशन
    • RAW/YUV इमेज डेटा आउटपुट के साथ Cameralink वीडियो इंटरफ़ेस
    • कई निरंतर ज़ूम ऑप्टिकल कॉन्फ़िगरेशन उपलब्ध हैं
उत्पाद विनिर्देश
मॉडल GAVIN GC615MA
संकेतक
रिज़ॉल्यूशन 640×512
पिक्सेल आकार 15µm
स्पेक्ट्रल प्रतिक्रिया 3.7µm±0.2µm～4.8µm±0.2µm
आईआर डिटेक्टर NETD(23℃) 16mK(F2)
18mK(F4)
छवि प्रसंस्करण
फ्रेम दर 50Hz/100Hz
डिजिटल ज़ूम 1× से 8× निरंतर डिजिटल ज़ूम
छवि दिशा क्षैतिज/ऊर्ध्वाधर/विकर्ण फ्लिप
छवि एल्गोरिथम DRC, 2D/3D इमेज नॉइज़ रिडक्शन, EE
इलेक्ट्रिकल
एनालॉग वीडियो PAL/NTSC
डिजिटल वीडियो मानक: DVP/LVDS/USB2.0@50Hz
विकल्प: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/सिंगल-मोड ऑप्टिकल फाइबर/मल्टी-मोड ऑप्टिकल फाइबर
बाहरी सिंक मानक: LV-TTL
विकल्प: RS422/LVDS
संचार मानक: USB2.0/LV-TTL
विकल्प: RS422/CAN/USB3.0/GigE
बिजली की आपूर्ति 24V±4V
स्थिर बिजली की खपत (23℃) ≤10W
कूलिंग समय (23℃) ≤8min
आकार (मिमी) 142×58.5×80
वजन (ग्राम) ≤680
ऑपरेटिंग तापमान -40℃~+71℃
ऑप्टिकल लेंस
लेंस विकल्प फिक्स्ड फोकस: 25mm/F2
निरंतर ज़ूम: 30~240mm/F4, 15~300mm/F4, 45~450mm/F4, 35~690mm/F4, 32~730mm/F4
औद्योगिक अनुप्रयोग
  • NDT (गैर-विनाशकारी परीक्षण)
  • पर्यावरण निगरानी
  • लंबी दूरी की निगरानी
  • वैज्ञानिक अनुसंधान
मानकीकृत सेवा
पूर्ण दस्तावेज़ीकरण: उत्पाद मैनुअल, सेटअप गाइड और चयन संदर्भ। बिना किसी अनुमान के शुरुआत करें।
विकास और परीक्षण सहायता: नमूना एकीकृत परीक्षण, प्रदर्शन मूल्यांकन और पैरामीटर सत्यापन आसान बनाया गया।
उन्नत डेवलपर टूलकिट: गहन एकीकरण के लिए SDK, API, एल्गोरिदम और डिबगिंग टूल।
रिमोट तकनीकी सहायता: 24/7 सहायता - महत्वपूर्ण मुद्दों के लिए त्वरित प्रतिक्रिया और समय पर समाधान।
वारंटी: इष्टतम प्रदर्शन को बहाल करने के लिए मूल पुर्जे और सख्त प्रक्रिया अनुपालन।
अक्सर पूछे जाने वाले प्रश्न
1. इन्फ्रारेड थर्मल इमेजिंग क्या है?
इन्फ्रारेड थर्मल इमेजिंग इन्फ्रारेड विकिरण और थर्मल ऊर्जा का उपयोग करके वस्तुओं के बारे में जानकारी एकत्र करने की एक विधि है, ताकि उनकी छवियां बनाई जा सकें, या वस्तुओं की तापमान जानकारी प्राप्त की जा सके, यहां तक कि कम दृश्यता वाले वातावरण में भी।
2. आपके एप्लिकेशन के लिए इन्फ्रारेड डिटेक्टर / थर्मल मॉड्यूल पर मुख्य विचार क्या हैं?
  • डिटेक्टर रिज़ॉल्यूशन
  • पिक्सेल आकार
  • NETD
  • छवि गुणवत्ता
  • लेंस विकल्प
  • बिजली की खपत
  • आकार और वजन
  • यांत्रिक और विद्युत इंटरफ़ेस
  • बजट
3. उपयुक्त इन्फ्रारेड थर्मल कैमरा लेंस कैसे चुनें?
  • मानक लेंस उपयुक्त दूरी पर सामान्य लक्ष्यों को पूरा कर सकता है
  • टेलीफोटो लेंस के लिए, यह अपेक्षाकृत छोटे लक्ष्यों के लिए उपयुक्त है और इसे लंबी दूरी से देखने की आवश्यकता है
  • निकट दूरी पर वस्तुओं का अधिक विवरण देखने के लिए, वाइड एंगल लेंस बेहतर है
  • मैक्रो लेंस चिप सर्किट जैसे बहुत छोटे लक्ष्य को निकट दूरी पर देखने के लिए है
