640x512 15μm T2SL LWIR थर्मल कैमरा मॉड्यूल उच्च रिज़ॉल्यूशन GAVIN615L
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| संकल्प | 640x512 / 15μm | नेटडी | ≤25mK |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 7.7 ~ 9.5μm एलडब्ल्यू | आकार | 155x67x80 मिमी |
| प्रौद्योगिकी | अवरक्त | सामग्री | T2SL |
| हाई लाइट | T2SL थर्मल कैमरा मॉड्यूल,थर्मल कैमरा मॉड्यूल GAVIN615L |
||
उत्पाद विवरण
जीएसटी GAVIN615L

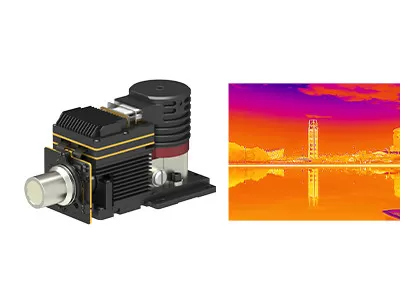

GAVIN615L उच्च रिज़ॉल्यूशन 640x512 / 15µm T2SL LWIR कूल्ड थर्मल इमेजिंग मॉड्यूल
उत्पाद वर्णन
GAVIN615L ग्लोबल सेंसर टेक्नोलॉजी (GST) द्वारा विकसित एक कूल्ड लॉन्ग वेव थर्मल इमेजिंग मॉड्यूल है।इसमें 640x512 / 15μm उच्च रिज़ॉल्यूशन T2SL LWIR IR डिटेक्टर के साथ RS058 क्रायोकूलर, हार्डवेयर इलेक्ट्रॉनिक्स और विभिन्न इमेज प्रोसेसिंग एल्गोरिदम भी पहले से ही तेज और स्पष्ट थर्मल इमेज पेश करने के लिए एम्बेडेड हैं।
GAVIN615L 7.7 ~ 9.5μm की स्पेक्ट्रल रेंज में काम करता है, रेत या धूल जलवायु की स्थितियों के तहत उच्च प्रदर्शन के साथ और सूरज की रोशनी झिलमिलाहट या किसी उच्च तापमान लौ से प्रभावित नहीं होगा।
मुख्य विशेषताएं
- लंबी दूरी की जांच की जरूरतों को पूरा करें
- उच्च संवेदनशील
- लांग रेंज डिटेक्शन
- सिस्टम में आसान एकीकरण
- डीवीपी/कैमरालिंक इंटरफेस, रॉ/वाईयूवी इमेज आउटपुट
- निरंतर ऑप्टिकल ज़ूम लेंस की एक किस्म उपलब्ध है
उत्पाद की विशेषताएं
| आदर्श | GAVIN615L |
| आईआर डिटेक्टर प्रदर्शन | |
| संकल्प | 640x512 |
| पिक्सेल पिच | 15μm |
| क्रायोकूलर | RS058 |
| वर्णक्रमीय श्रेणी | 7.7μm ~ 9.5μm एलडब्ल्यू |
| ठंडा करने का समय (20 डिग्री सेल्सियस) | 7मिनट |
| एनईटीडी (20 डिग्री सेल्सियस) | ≤25mK |
| मूर्ति प्रोद्योगिकी | |
| फ्रेम रेट | ५० हर्ट्ज/१०० हर्ट्ज |
| डिमिंग मोड | रैखिक/हिस्टोग्राम/मिश्रित |
| डिजिटल ज़ूम | ×1/×2/×4 |
| छवि दिशा | क्षैतिज/लंबवत/विकर्ण रूप से पलटें |
| छवि एल्गोरिदम | एनयूसी/एजीसी/आईडीई |
| विद्युत विशिष्टता | |
| मानक बाहरी इंटरफ़ेस | J30JZ 25pin |
| एनालॉग वीडियो | दोस्त |
| डिजिटल वीडियो | 16 बिट रॉ / वाईयूवी: 16 बिट डीवीपी / कैमरालिंक आउटपुट |
| बाहरी सिंक | फ़्रेम बाहरी सिंक: RS422 स्तर |
| संचार | RS422, 115200bps |
| बिजली की आपूर्ति | 20 ~ 28 वीडीसी |
| स्थिर बिजली की खपत | 14W |
| आयाम (मिमी) | 155×67×80 |
| वज़न | 900g |
| प्रचालन तापमान | -40°C ~ +60°C |
| कंपन परिमाण | कंपन: जीजेबी वाहन पर चढ़कर हाई स्पीड ट्रांसपोर्ट शॉक: हाफ-साइन वेव, 40g 11 ms, 3 एक्सिस 6 डायरेक्शन 3 टाइम्स प्रत्येक |
| ऑप्टिकल लेंस | |
| वैकल्पिक लेंस | फिक्स्ड ज़ूम: 25mm/F2 |
औद्योगिक अनुप्रयोग
GAVIN615L कूल्ड इंफ्रारेड कैमरा मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि।
प्रदर्शनियों
पूछे जाने वाले प्रश्न
1. उचित इन्फ्रारेड डिटेक्टर रिज़ॉल्यूशन कैसे चुनें?
यह आपके उत्पादों की वास्तविक जरूरतों और अनुप्रयोगों पर निर्भर करता है, और कीमत भी एक कारक है जिस पर विचार करने की आवश्यकता है।यदि छवि गुणवत्ता उच्च नहीं है, तो आप कम रिज़ॉल्यूशन वाले इन्फ्रारेड डिटेक्टर का चयन कर सकते हैं, जैसे कि 120x90, 256x192, 400x300।यदि आपको कुछ विशेष उद्देश्यों के लिए एक बहुत ही स्पष्ट छवि की आवश्यकता है, जैसे कि रिमोट मॉनिटरिंग, तो आप 1280x1024 के उच्च रिज़ॉल्यूशन वाले इन्फ्रारेड डिटेक्टर का चयन कर सकते हैं।
2. थर्मल इमेजिंग के लिए सही छद्म रंग का चयन कैसे करें?
- छोटे तापमान अंतर के साथ लक्ष्य के लिए ग्रे सफेद अधिक उपयुक्त है
- लाल और नीला उस दृश्य के लिए अधिक उपयुक्त है जहां समस्या बिंदुओं को खोजने की आवश्यकता है।
- आयरन रेड बिजली उद्योग का मानक रंग पैलेट है।
नोट: कोई फर्क नहीं पड़ता कि आप कौन सा पैलेट चुनते हैं, थर्मल तापमान बिल्कुल नहीं बदलेगा।
3. उपयुक्त इन्फ्रारेड थर्मल कैमरा लेंस कैसे चुनें?
- मानक लेंस उचित दूरी के साथ सामान्य लक्ष्यों को पूरा कर सकते हैं
- टेलीफ़ोटो लेंस के लिए, यह उन लक्ष्यों के लिए उपयुक्त है जो अपेक्षाकृत छोटे हैं और जिन्हें लंबी दूरी से देखने की आवश्यकता है
- निकट दूरी पर वस्तुओं का अधिक विवरण देखने के लिए वाइड एंगल लेंस बेहतर होता है।
- मैक्रो लेंस चिप सर्किट जैसे बहुत छोटे लक्ष्य को निकट दूरी से देखने के लिए है।
