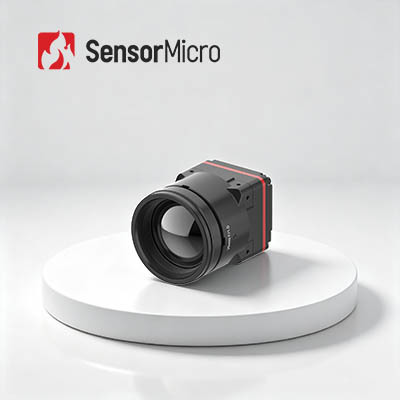

1280x1024/8µm अल्ट्रा-मिनीएचर अनकूल्ड LWIR थर्मल इमेजिंग मॉड्यूल
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | आईटीएल1208 |
| न्यूनतम आदेश मात्रा | एक टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 1280x1024/8μm | नेटडी | ≤30mK |
|---|---|---|---|
| फ्रेम रेट | 25/30 हर्ट्ज | वर्णक्रमीय श्रेणी | 8~14μm |
| विशिष्ट बिजली की खपत | 1 माह | वोल्टेज आपूर्ति | 4.5-5.5 वी |
| प्रमुखता देना | 1280x1024 थर्मल इमेजिंग मॉड्यूल,निगरानी कैमरा अनकूल्ड थर्मल मॉड्यूल,1280x1024 अनकूल्ड थर्मल मॉड्यूल |
||
उत्पाद विवरण
1280x1024/8μm अल्ट्रा-मिनीच्यूर अनकूल्ड एलडब्ल्यूआईआर थर्मल इमेजिंग मॉड्यूल
उत्पाद का वर्णन
आईटीएल1208 विश्व का पहला 8μm मेगापिक्सल इन्फ्रारेड कैमरा कोर है जो बेहतर एसडब्ल्यूएपी अनुकूलन और अगली पीढ़ी के थर्मल इमेजिंग सिस्टम के लिए डिज़ाइन किया गया है।उन्नत ApexCore 1280×1024/8μm सुपर इन्फ्रारेड डिटेक्टर से लैस, यह कॉम्पैक्ट थर्मल कैमरा कोर वास्तव में मेगापिक्सल उच्च-परिभाषा थर्मल इमेजरी प्रदान करता है, जिसमें अल्ट्रा-फाइन 8μm पिक्सेल पिच है, जो कॉम्पैक्ट डिवाइस डिजाइनों के लिए असाधारण एकीकरण घनत्व को सक्षम करता है।22 के लघु आयामों का दावा.6 × 22.6 × 34.5 मिमी और 35.7±2g (12 मिमी लेंस के साथ) के हल्के शरीर के साथ, iTL1208 इन्फ्रारेड कैमरा मॉड्यूल आकार, वजन और बिजली की खपत को कम करते हुए शक्तिशाली थर्मल प्रदर्शन प्राप्त करता है।केवल 1W कम बिजली की खपत के साथ, जर्मनियम मुक्त chalcogenide ऑप्टिक्स, और लचीला MIPI CSI आउटपुट RAW और YUV डेटा का समर्थन, इस औद्योगिक अवरक्त कैमरा कोर तेजी से सुनिश्चित करता है,हैंडहेल्ड थर्मल उपकरणों और मोबाइल इमेजिंग प्लेटफार्मों के लिए निर्बाध एकीकरण.
मुख्य विशेषताएं
8μm मेगापिक्सेल सफलता
• दुनिया का पहला 8μm मेगापिक्सल थर्मल कैमरा कोर
• एपेक्सकोर 1280×1024/8μm सुपर इन्फ्रारेड डिटेक्टर द्वारा संचालित, अल्ट्रा-कॉम्पैक्ट एकीकरण के साथ उच्च संकल्प को संतुलित करता है।
एसडब्ल्यूएपी प्रदर्शन में अग्रणी
• केवल 22.6×22.6×34.5 मिमी का माप, 35.7±2 ग्राम वजन (12 मिमी लेंस सहित) और केवल 1W का उपभोग करता है
• मेगापिक्सल थर्मल इमेजिंग के लिए आकार की बाधा को तोड़ना
जर्मनियम मुक्त ऑप्टिक्स, तेजी से एकीकरण
• विभिन्न अनुप्रयोग आवश्यकताओं के लिए कई लेंस विकल्पों के साथ जर्मनियम मुक्त chalcogenide ऑप्टिक्स।
• एमआईपीआई सीएसआई इमेज आउटपुट इंटरफेस सरल प्रणाली एकीकरण के लिए रॉ और यूयूवी डेटा आउटपुट के साथ।
उत्पाद विनिर्देश
| मॉडल | आईटीएल1208 |
| आईआर डिटेक्टर सूचक | |
| संवेदनशील सामग्री | VOx |
| संकल्प | 1280×1024 |
| पिक्सेल आकार | 8 माइक्रोन |
| स्पेक्ट्रल प्रतिक्रिया | 8μm ~ 14μm |
| विशिष्ट NETD | ≤30mK |
| छवि प्रसंस्करण | |
| डिजिटल फ्रेम दर | 25/30 हर्ट्ज |
| प्रारंभ समय | ≤6s |
| डिजिटल वीडियो | RAW/YUV |
| छवि एल्गोरिथ्म | NUC/3DNR/DNS/DRC/EE |
| छवि प्रदर्शन | 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट) |
| पीसी सॉफ्टवेयर | |
| पीसी सॉफ्टवेयर | मॉड्यूल नियंत्रण और वीडियो डिस्प्ले |
| विद्युत | |
| मानक बाहरी इंटरफ़ेस | 34Pin_Connector इंटरफ़ेस: BP04SD-34-0065-R0 |
| संचार इंटरफ़ेस | TTL-232/I2C |
| डिजिटल वीडियो इंटरफ़ेस | एमआईपीआई-सीएसआई |
| आपूर्ति वोल्टेज | 4.5-5.5V |
| सामान्य बिजली की खपत | 1W |
| मैकेनिकल | |
| आकार (लेंस सहित) | 5 मिमी लेंस के साथः 22.6mm × 22.6mm × 50mm (लेंस बाहरी व्यास Φ37mm) 10 मिमी लेंस के साथः 22.6mm × 22.6mm × 45.3mm (लेंस बाहरी व्यास Φ33mm) 12 मिमी लेंस के साथः 22.6mm×22.6mm×34.5mm (लेंस बाहरी व्यासΦ26.6mm) 17 मिमी लेंस के साथः 22.6mm × 22.6mm × 35.4mm (लेंस बाहरी व्यास Φ27mm) 25 मिमी लेंस के साथः 22.6 मिमी × 22.6 मिमी × 44.2 मिमी (लेंस बाहरी व्यास Φ33 मिमी) 35 मिमी लेंस के साथः 22.6 मिमी × 22.6 मिमी × 50.9 मिमी (लेंस बाहरी व्यास Φ43.2 मिमी) |
| वजन (लेंस सहित) | 85.5±4.5g (5 मिमी लेंस के साथ) 70.5±3.6g (10 मिमी लेंस के साथ) 35.7±2g (12 मिमी लेंस के साथ) 40.7±2.1g (17 मिमी लेंस के साथ) 71.0±3.6g (25 मिमी लेंस के साथ) 110±5.5 ग्राम (35 मिमी लेंस के साथ) |
| पर्यावरण के अनुकूल | |
| ऑपरेटिंग तापमान | -40°C~+70°C |
| भंडारण तापमान | -45°C~+85°C |
| आर्द्रता | 5%~95%, गैर-संक्षेपण |
| कंपन | 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष |
| प्रभाव | आधा साइन तरंग, 40g/11ms, IIimpact दिशा 3 अक्ष, 6 दिशा |
| प्रमाणन | ROHS2.0/REACH |
| ऑप्टिकल लेंस | फिक्स्ड फोकस एथर्मलः 5/10/12/17/25/35 मिमी |
औद्योगिक अनुप्रयोग
आईटीएल1208 थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से विभिन्न उद्योगों में उपयोग किया जाता है जैसे वन अग्निशमन, बिजली रखरखाव, फोटोवोल्टिक निरीक्षण, सुरक्षा निगरानी, पहनने योग्य उपकरण,पोर्टेबल उपकरण आदि.
हमारी ताकत
विविध उत्पाद पोर्टफोलियो
गहरी तकनीकी विशेषज्ञता
कठोर विश्वसनीयता सत्यापन गुणवत्ता आश्वासन सुनिश्चित करता है
इन्फ्रारेड सेंसिंग में नवाचार और व्यावहारिक कार्यान्वयन पर केंद्रित
पेशेवर तकनीकी सहायता और संयुक्त विकास सेवाएं
सामान्य प्रश्न
1इन्फ्रारेड थर्मल इमेजिंग क्या है?
इन्फ्रारेड थर्मल इमेजिंग एक प्रकार की विधि है जो वस्तुओं के बारे में जानकारी एकत्र करने के लिए इन्फ्रारेड विकिरण और थर्मल ऊर्जा का उपयोग करती है।वस्तु और पृष्ठभूमि वातावरण के बीच विकिरण अंतर और वस्तु के प्रत्येक भाग के विकिरण अंतर के अनुसार, इन्फ्रारेड थर्मल इमेज दृश्य के प्रत्येक भाग के विकिरण उतार-चढ़ाव को दिखा सकती है, इस प्रकार दृश्य की विशेषताओं को दिखा सकती है।
2इन्फ्रारेड थर्मल इमेजिंग का क्या लाभ है?
--- पूर्ण अंधेरे के माध्यम से देखें;
--- छलावरण के तहत पहचान;
--- लंबी दूरी का पता लगाना;
--- गर्मी वितरण का पता लगाना;
--- संपर्क रहित तापमान माप;
--- व्यवसाय जागरूकता
3इन्फ्रारेड थर्मल इमेजिंग के क्या अनुप्रयोग हैं?
तापमान माप और सभी मौसम इमेजिंग इन्फ्रारेड थर्मल इमेजिंग प्रौद्योगिकी के दो बुनियादी कार्य हैं। इन दोनों प्रौद्योगिकियों के आधार पर विकसित उत्पादों का व्यापक रूप से विद्युत ऊर्जा में उपयोग किया जाता है,सुरक्षा एवं निगरानी, औद्योगिक विनिर्माण, वैज्ञानिक अनुसंधान, चिकित्सा उपचार और अन्य पारंपरिक क्षेत्र।
