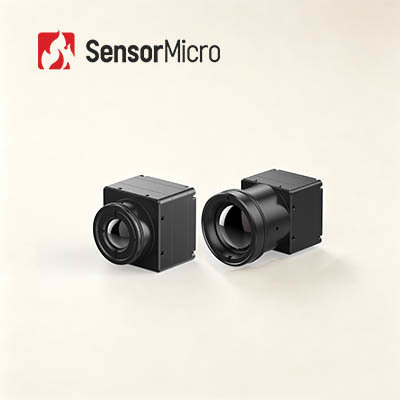

640x512 रिज़ॉल्यूशन 12μm पिक्सेल पिच ≤25mK NETD अनकूल्ड LWIR थर्मल इमेजिंग मॉड्यूल

  • 640x512 Resolution 12μm Pixel Pitch ≤25mK NETD Uncooled LWIR Thermal Imaging Module
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या COIN612G2
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 640x512 नेटडी ≤25mK/F1.0/25℃
बिजली की खपत 0.65 डब्ल्यू वर्णक्रमीय श्रेणी 8~14μm
पिक्सेल पिच 12μm डिजिटल फ़्रेम दर 25/30/50 हर्ट्ज
प्रमुखता देना

अनकूल्ड शार्प क्लियर थर्मल इमेजिंग मॉड्यूल

,

थर्मल इमेजिंग मॉड्यूल 8um

,

SWaP-C LWIR थर्मल कैमरा कोर
एक संदेश छोड़ें
उत्पाद विवरण
SWaP-C शार्प क्लियर थर्मल इमेजिंग मॉड्यूल अनकूल्ड LWIR 8~14μm
SWaP-C अनकूल्ड LWIR 640x512 12 μm थर्मल इमेजिंग मॉड्यूल
COIN612G2 थर्मल इमेजिंग कोर 640 × 512 रिज़ॉल्यूशन, 12μm पिक्सेल पिच एपेक्सकोर वेफर-स्तरीय माइक्रोबोलोमीटर इन्फ्रारेड फोकल प्लेन ऐरे का लाभ उठाता है, जो ≤25mK के विशिष्ट शोर समतुल्य तापमान अंतर (NETD) का एहसास करने के लिए समर्पित सिग्नल प्रोसेसिंग सर्किटरी और मल्टी-स्टेज इमेज एन्हांसमेंट एल्गोरिदम द्वारा संवर्धित होता है, जो सूक्ष्म थर्मल ग्रेडिएंट्स की विश्वसनीय पहचान को सक्षम करता है। हार्डवेयर संचार परतें व्यापक रूप से अपनाए गए सीरियल बस प्रोटोकॉल का अनुपालन करती हैं, जबकि मल्टी-चैनल वीडियो आउटपुट मॉड्यूल यूएसबी 2.0, डीवीपी, एलवीडीएस और बीटी.656 ट्रांसमिशन प्रारूपों का समर्थन करते हैं।
ऑपरेटर और इंटीग्रेटर्स औद्योगिक निरीक्षण, सुरक्षा निगरानी, ​​क्षेत्र अवलोकन और एआईओटी सेंसिंग सिस्टम में ऑप्टिकल आवश्यकताओं को पूरा करने के लिए मिलान किए गए इन्फ्रारेड ऑब्जेक्टिव लेंस के पूर्ण स्पेक्ट्रम से चयन कर सकते हैं। वास्तविक समय हॉटस्पॉट निष्कर्षण और उच्च-निष्ठा थर्मल फ्रेम आउटपुट माध्यमिक विकास में एल्गोरिदम और हार्डवेयर अनुकूलन कार्य को कम करते हैं, COIN612G2 को पूरी तरह कार्यात्मक, लागत-अनुकूलित ऑफ-द-शेल्फ थर्मल एकीकरण इकाई के रूप में स्थापित करते हैं।
मुख्य विशेषताएं
पूर्ण-विशेषीकृत, लागत प्रभावी इमेजिंग सबसिस्टम
वेफर-स्तरीय एपेक्सकोर डिटेक्टर ≤25mK NETD प्रदान करता है; संयुक्त एफपीए और एल्गोरिदम स्टैक छवि शोर को दबाते हैं और लक्ष्य कंट्रास्ट में सुधार करते हैं
न्यूनतम फॉर्म फैक्टर, कम बिजली अपव्यय
आकार: 25.4 मिमी × 25.4 मिमी × 15.7 मिमी; वज़न: 15±1g; सामान्य बिजली खपत 0.65w
सुव्यवस्थित एकीकरण के लिए मॉड्यूलर हार्डवेयर
एकाधिक फोकल लंबाई विकल्पों के साथ मॉड्यूलर लेंस माउंटिंग सिस्टम; बहु-मानक डिजिटल वीडियो आउटपुट; सीरियल नियंत्रण इंटरफ़ेस के साथ कॉन्फ़िगर करने योग्य RAW/YUV पिक्सेल डेटा
उत्पाद विशिष्टताएँ
नमूना COIN612G2
आईआर डिटेक्टर संकेतक
संवेदनशील सामग्री स्वर
संकल्प 640×512
पिक्सेल आकार 12μm
वर्णक्रमीय प्रतिक्रिया 8μm ~ 14μm
विशिष्ट NETD ≤25mK/F1.0/25℃
मूर्ति प्रोद्योगिकी
डिजिटल फ़्रेम दर 25/30/50 हर्ट्ज
स्टार्टअप का समय 6s
एनालॉग वीडियो पीएएल/एनटीएससी
डिजिटल वीडियो रॉ/YUV422
छवि एल्गोरिथ्म गैर-एकरूपता सुधार (एनयूसी)
3डी शोर में कमी (3डीएनआर)
2डी शोर दमन (डीएनएस)
गतिशील रेंज संपीड़न (डीआरसी)
एज एन्हांसमेंट (ईई)
छवि प्रदर्शन 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट)
पीसी सॉफ्टवेयर
आईसीसी सॉफ्टवेयर मॉड्यूल नियंत्रण एवं वीडियो प्रदर्शन
विद्युतीय
मानक बाहरी इंटरफ़ेस 50पिन: डीएफ40सी-50डीपी-0.4वी(51), (एचआरएस,पुरुष)
एक्सटेंशन बोर्ड USB3.0/USB2.0/VPC/USB2.0&VPC
संचार इंटरफेस टीटीएल-232/यूएसबी2.0
डिजिटल वीडियो इंटरफ़ेस डीवीपी8/डीवीपी16/यूएसबी2.0/बीटी.656/एलवीडीएस
वोल्टेज आपूर्ति 4.5~5.5V
विशिष्ट बिजली की खपत 0.65W
यांत्रिक
नंगे कोर आकार (मिमी) 25.4×25.4×15.7
नंगे कोर वजन (जी) 15±1 ग्राम
पर्यावरण अनुकूलता
परिचालन तापमान -40℃~+70℃
भंडारण तापमान -45℃~+85℃
नमी 5%~95%, गैर-संघनक
कंपन 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष
प्रभाव हाफ साइन वेव, 40 ग्राम/11 एमएस, प्रभाव दिशा एक्स एक्सिस, 3 बार
प्रमाणन ROHS2.0/पहुंच
ऑप्टिकल लेंस
ऑप्टिकल लेंस फिक्स्ड फोकस एथरमल: 4.8 मिमी/7 मिमी/9.1 मिमी/13 मिमी/19 मिमी/25 मिमी/35 मिमी/50 मिमी/70 मिमी
सुरक्षा स्तर IP67(फ्रंट लेंस)
औद्योगिक अनुप्रयोग
COIN612G2 थर्मल इमेजिंग मॉड्यूल को थर्मोग्राफी, सुरक्षा निगरानी, ​​यूएवी पेलोड, रोबोट, इंटेलिजेंट हार्डवेयर, एडीएएस, अग्निशमन और बचाव के क्षेत्र में लागू किया जाता है।
थर्मोग्राफी
सुरक्षा एवं निगरानी
अग्निशमन एवं बचाव
यूएवी पेलोड
व्यक्तिगत दृष्टि
ADAS
एआईओटी
अन्य अनुप्रयोग
अनुकूलित सेवा
  • उत्पाद अनुकूलन:उद्योग-विशिष्ट आवश्यकताओं को पूरा करने के लिए कॉन्फ़िगरेशन समायोजित करें और एल्गोरिदम अनुकूलित करें
  • ऑन-साइट तकनीकी सहायता एवं प्रशिक्षण:मुख्य ग्राहकों को व्यावहारिक सिस्टम सेटअप और परिचालन प्रशिक्षण प्रदान करें
  • नए उत्पादों और बाज़ारों के लिए संयुक्त नवाचार:नवीन इन्फ्रारेड एप्लिकेशन समाधानों को सह-विकसित करने के लिए ग्राहकों के साथ सहयोग करें
अक्सर पूछे जाने वाले प्रश्नों
इन्फ्रारेड डिटेक्टर/थर्मल कैमरा कोर का उपयोग किन उद्योगों में किया जा सकता है?
हमारे इन्फ्रारेड डिटेक्टर/थर्मल कैमरा कोर का व्यापक रूप से कई उद्योगों में उपयोग किया जाता है जैसे:
  • थर्मोग्राफी:बिजली रखरखाव, मशीन विजन, एचवीएसी का निर्माण, धातुकर्म पेट्रोकेमिकल, पूर्वानुमानित रखरखाव, महामारी की रोकथाम
  • सुरक्षा एवं निगरानी:सुरक्षित शहर, बुनियादी ढांचे की निगरानी, ​​​​सीमा सुरक्षा, समुद्री यात्रा, खनन सुरक्षा
  • अग्निशमन एवं बचाव:जंगल की आग की रोकथाम, आग की रोकथाम, खोज एवं बचाव
  • यूएवी पेलोड:उपकरण निरीक्षण, प्रवर्तन एवं बचाव, अग्निशमन अनुप्रयोग, पशु अवलोकन
  • व्यक्तिगत दृष्टि:आउटडोर अवकाश, पशु अवलोकन, प्रवर्तन गश्ती
  • एडीएएस:स्वायत्त ड्राइविंग, उन्नत चालक सहायक प्रणाली, विशेष वाहन
  • एआईओटी:स्मार्ट होम, इंटेलिजेंट हार्डवेयर, स्मार्ट केयर, रोबोट
  • अन्य:उन्नत उड़ान दृष्टि प्रणाली, गैस का पता लगाना, कृषि एवं चरागाह, वैज्ञानिक अनुसंधान
