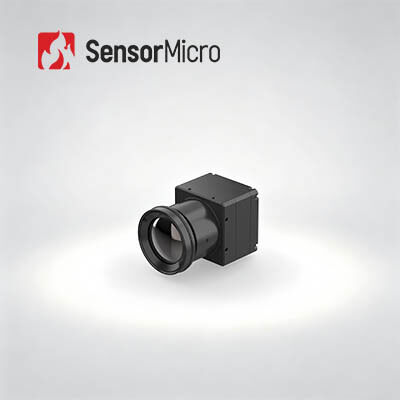

अनकूल्ड थर्मल कैमरा मॉड्यूल 640x512/12µm -20°C से 150°C तापमान माप के साथ
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | COIN612RG2 |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 640x512 | बिजली की खपत | 0.65 डब्ल्यू |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8~14μm | पिक्सेल पिच | 12μm |
| नेटडी | ≤25mK/F1.0/25℃ | फ्रेम रेट | 25हर्ट्ज/30हर्ट्ज |
| प्रमुखता देना | अनकूल्ड थर्मल कैमरा मॉड्यूल 640x512,लंबी तरंग इन्फ्रारेड थर्मल कैमरा मॉड्यूल,12um अनकूल्ड इन्फ्रारेड थर्मल कैमरा मॉड्यूल |
||
उत्पाद विवरण
-20°C से 150°C तापमान माप के साथ अनकूल्ड थर्मल कैमरा मॉड्यूल 640x512 12μm
उत्पाद अवलोकन
उच्च परिशुद्धता औद्योगिक तापमान का पता लगाने के लिए इंजीनियर किया गया, COIN612RG2 इन्फ्रारेड कैमरा कोर एक उच्च-प्रदर्शन वाले एपेक्सकोर वेफर-स्तर 640 * 512/12μm FPA इन्फ्रारेड डिटेक्टर को एकीकृत करता है, जो 25mK जितनी कम NETD के साथ उत्कृष्ट थर्मल इमेजिंग प्रदर्शन प्रदान करता है। उन्नत समर्पित सिग्नल प्रोसेसिंग सर्किट और अनुकूलित तापमान माप एल्गोरिदम द्वारा सशक्त, यह ±2°C या ±2% की सटीकता के साथ विश्वसनीय वास्तविक समय तापमान डेटा की गारंटी देता है। मॉड्यूल मल्टी-रेंज तापमान का पता लगाने का समर्थन करता है, कम तापमान (-20 डिग्री सेल्सियस से 150 डिग्री सेल्सियस) और उच्च तापमान (100 डिग्री सेल्सियस से 550 डिग्री सेल्सियस) परिदृश्यों को कवर करता है, जिसमें लचीली रेंज अनुकूलन उपलब्ध है।
प्रमुख विशेषताऐं
- व्यापक कार्यक्षमता, लागत प्रभावी डिज़ाइन:NETD≤25mK के साथ एपेक्सकोर वेफर-स्तरीय इन्फ्रारेड डिटेक्टर का उपयोग करके विकसित; उन्नत छवि गुणवत्ता के लिए उन्नत छवि प्रसंस्करण एल्गोरिदम के साथ व्यापक रूप से उपयोग किए जाने वाले एफपीए को जोड़ती है; तापमान माप सटीकता ±2°C या ±2% तक
- कॉम्पैक्ट और हल्का, कम शक्ति के साथ उच्च दक्षता:आयाम: 25.4*25.4*15.7 मिमी; वज़न: 15±1g; बिजली की खपत: ≤0.65W
- एकाधिक कॉन्फ़िगरेशन, तीव्र एकीकरण:विविध अनुप्रयोग आवश्यकताओं को पूरा करने के लिए वैकल्पिक ऑप्टिकल लेंस; USB2.0/DVP/LVDS/BT.656 छवि आउटपुट इंटरफेस का समर्थन करता है; सीरियल पोर्ट नियंत्रण के साथ RAW/YUV/TMP छवि डेटा आउटपुट
तकनीकी निर्देश
| नमूना | COIN612RG2 |
|---|---|
| आईआर डिटेक्टर संकेतक | संवेदनशील सामग्री: VOx संकल्प: 640*512 पिक्सेल आकार: 12μm वर्णक्रमीय प्रतिक्रिया: 8μm ~ 14μm विशिष्ट NETD: ≤25mK/F1.0/25℃ |
| मूर्ति प्रोद्योगिकी | डिजिटल फ्रेम दर: 25/30 हर्ट्ज स्टार्ट-अप समय: 6 सेकंड एनालॉग वीडियो: PAL/NTSC डिजिटल वीडियो: RAW/YUV422/TMP छवि एल्गोरिदम: गैर-एकरूपता सुधार (एनयूसी), 3डी शोर कटौती (3डीएनआर), 2डी शोर दमन (डीएनएस), गतिशील रेंज संपीड़न (डीआरसी), एज एन्हांसमेंट (ईई) छवि प्रदर्शन: 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट) |
| विद्युतीय | मानक बाहरी इंटरफ़ेस: 50pin DF40C-50DP-0.4V(51) USB विस्तार बोर्ड: USB3.0/USB2.0/VPC/USB2.0&VPC संचार इंटरफ़ेस: TTL-232/USB2.0 डिजिटल वीडियो इंटरफ़ेस: DVP8/DVP16/USB2.0/BT.656/LVDS आपूर्ति वोल्टेज: 4.5~5.5V विशिष्ट बिजली खपत: 0.65W |
| तापमान माप | ऑपरेटिंग तापमान: -10℃~+50℃ तापमान माप सीमा: -20℃~150℃, 100℃~550℃; अनुकूलन और विस्तार का समर्थन करें तापमान माप सटीकता: ±2°C या ±2% (जो भी अधिक हो) आंशिक तापमान माप: तापमान माप क्षेत्रों के अधिकतम, न्यूनतम और औसत मूल्य का समर्थन करता है एसडीके: एंड्रॉइड/विंडोज़/लिनक्स; वीडियो स्ट्रीम विश्लेषण और ग्रे से तापमान में रूपांतरण प्राप्त करें |
| यांत्रिक | नंगे कोर का आकार: 25.4*25.4*15.7 मिमी बेयर कोर वज़न: 15±1 ग्राम |
| पर्यावरण अनुकूलता | ऑपरेटिंग तापमान: -40℃~+70℃ भंडारण तापमान: -45℃~+85℃ आर्द्रता: 5%~95%, गैर-संघनक कंपन: 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष प्रभाव: हाफ साइन वेव, 40 ग्राम/11 एमएस, प्रभाव दिशा 3 अक्ष, 6 दिशा प्रमाणन: ROHS2.0/पहुंच |
| ऑप्टिकल लेंस | फिक्स्ड फोकस एथरमल: 4.8 मिमी/7 मिमी/9.1 मिमी/13 मिमी/19 मिमी/25 मीटर/35 मिमी सुरक्षा स्तर: IP67 (फ्रंट लेंस) |
औद्योगिक अनुप्रयोग
COIN612RG2 थर्मल इमेजिंग मॉड्यूल को थर्मोग्राफी, औद्योगिक विजन, अग्निशमन और बचाव, सुरक्षा निगरानी, आउटडोर अवलोकन, मशीन विजन, उपभोक्ता इलेक्ट्रॉनिक्स, और बहुत कुछ में लागू किया जाता है।
हमारी तकनीकी विशेषज्ञता
- गहन तकनीकी विशेषज्ञता:चिप डिजाइन, वेफर फैब्रिकेशन, पैकेजिंग और परीक्षण और सिस्टम एकीकरण में मजबूत क्षमताओं के साथ इन्फ्रारेड सेंसर प्रौद्योगिकी अनुसंधान, विकास और अनुप्रयोग में वर्षों का अनुभव
- इनोवेशन पर फोकस:थर्मल इमेजिंग में तकनीकी प्रगति लाने, एनईटीडी, एसडब्ल्यूएपी और ऑपरेटिंग तापमान में लगातार सीमाओं को आगे बढ़ाने के लिए प्रतिबद्ध
- विविध उत्पाद पोर्टफोलियो:इन्फ्रारेड डिटेक्शन घटकों की व्यापक रेंज - ठंडा और बिना ठंडा दोनों - विभिन्न उद्योगों के लिए अनुरूप समाधान प्रदान करती है
- कठोर विश्वसनीयता सत्यापन:दीर्घकालिक स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए पूरे उत्पादन में कई परीक्षण प्रक्रियाओं के साथ मजबूत गुणवत्ता प्रबंधन प्रणाली
- व्यावसायिक तकनीकी सहायता:इंजीनियरिंग टीम सिस्टम एकीकरण में तेजी लाने और बाजार में आने के समय को कम करने के लिए ग्राहकों की अनुसंधान एवं विकास और उत्पाद टीमों के साथ मिलकर काम करती है
अक्सर पूछे जाने वाले प्रश्नों
- उचित इन्फ्रारेड डिटेक्टर रिज़ॉल्यूशन कैसे चुनें?यह वास्तविक जरूरतों और अनुप्रयोगों पर निर्भर करता है। बुनियादी छवि गुणवत्ता के लिए, 120x90, 256x192, या 400x300 जैसे कम रिज़ॉल्यूशन चुनें। रिमोट मॉनिटरिंग जैसे अनुप्रयोगों में बहुत स्पष्ट छवियों के लिए, 1280x1024 जैसे उच्च रिज़ॉल्यूशन चुनें।
- थर्मल इमेजिंग के लिए सही छद्म रंग का चयन कैसे करें?ग्रे सफेद छोटे तापमान अंतर वाले लक्ष्यों के लिए उपयुक्त है; समस्या बिंदुओं की पहचान के लिए लाल और नीला रंग बेहतर हैं; आयरन रेड विद्युत उद्योग के लिए मानक रंग पैलेट है। नोट: पैलेट चयन की परवाह किए बिना थर्मल तापमान अपरिवर्तित रहता है।
- उपयुक्त इन्फ्रारेड थर्मल कैमरा लेंस कैसे चुनें?मानक लेंस उचित दूरी पर सामान्य लक्ष्य को पूरा करते हैं; टेलीफ़ोटो लेंस लंबी दूरी से देखे जाने वाले छोटे लक्ष्यों के लिए उपयुक्त होते हैं; वाइड एंगल लेंस निकट दूरी पर अधिक विवरण प्रदान करते हैं; मैक्रो लेंस निकट दूरी पर बहुत छोटे लक्ष्यों के लिए होते हैं, जैसे चिप सर्किट।
