ओईएम कूल्ड कैमरा मॉड्यूल, एलडब्ल्यूआईआर 1280x1024 रिज़ॉल्यूशन, 10µm पिक्सेल पिच और 35mK NETD इन्फ्रारेड डिटेक्टर के साथ
| उत्पत्ति के प्लेस | वुहान, हुबेई प्रांत, चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | EYAS G1210LC |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 1280x1024 | पिक्सेल पिच | 10सुक्ष्ममापी |
|---|---|---|---|
| नेटडी | 35mK(F2) | वर्णक्रमीय श्रेणी | 7.7μm±0.2μm±9.4μm±0.3μm |
| आकार | 148×59×82मिमी | फ्रेम रेट | 1~100Hz एडजस्टेबल |
| प्रमुखता देना | OEM कूल्ड कैमरा मॉड्यूल,12um इन्फ्रारेड डिटेक्टर कूल्ड कैमरा मॉड्यूल,MWIR डिटेक्टर कूल्ड कैमरा मॉड्यूल |
||
उत्पाद विवरण

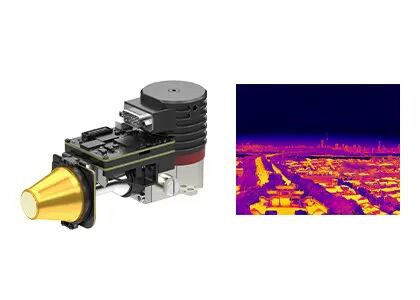

उच्च रिज़ॉल्यूशन 1280x1024 / 10 μm LWIR कूल्ड इन्फ्रारेड मॉड्यूल प्रॉक्सिमिटी बोर्ड के साथ
उत्पाद विवरण
EYAS G1210LC कूल्ड AD मॉड्यूल में 1280×1024/10μm LWIR कूल्ड इन्फ्रारेड डिटेक्टर और एक AD (एनालॉग-टू-डिजिटल) सर्किट बोर्ड शामिल है। RS079G रोटरी स्टर्लिंग क्रायोकूलर से लैस, यह मॉड्यूल कूल्ड इन्फ्रारेड डिटेक्टर के एनालॉग आउटपुट सिग्नल को डिजिटल वीडियो स्ट्रीम में परिवर्तित करता है, साथ ही आवश्यक ड्राइविंग पावर और टाइमिंग कंट्रोल प्रदान करता है।
यह समाधान OEM ग्राहकों को इन्फ्रारेड डिटेक्टरों के परीक्षण को तेज़ी से करने, सिस्टम एकीकरण को सरल बनाने और विकास को महत्वपूर्ण रूप से गति देने में मदद करता है। MWIR AD मॉड्यूल की तुलना में, LWIR मॉड्यूल मजबूत प्रवेश और एंटी-इंटरफेरेंस क्षमताएं प्रदान करते हैं, जो उन्हें जटिल परिस्थितियों में उच्च-विश्वसनीयता वाले अनुप्रयोगों के लिए उपयुक्त बनाते हैं।
मुख्य विशेषताएं
- एनालॉग-टू-डिजिटल रूपांतरण, त्वरित विकास - 1280x1024/10μm LWIR कूल्ड इन्फ्रारेड डिटेक्टरों पर आधारित, एनालॉग-टू-डिजिटल रूपांतरण के लिए AD सर्किट के साथ एकीकृत। डिटेक्टर के आयामों के अनुरूप एकीकृत डिज़ाइन।
- एंटी-इंटरफेरेंस डिटेक्शन के लिए LWIR - धूल और रेत के माध्यम से मजबूत प्रवेश, जटिल वातावरण के लिए उपयुक्त। सूर्य और समुद्र की सतहों से प्रतिबिंबों से अप्रभावित। कम तापमान वाली वस्तुओं का पता लगाने में सक्षम।
- उत्कृष्ट प्रदर्शन, आसान एकीकरण - Cameralink इंटरफ़ेस 16-बिट रॉ डेटा आउटपुट करता है, सीरियल पोर्ट नियंत्रण के साथ। 1 से 100Hz तक समायोज्य उच्च फ्रेम दर, उच्च गति वाली चलती लक्ष्य को कैप्चर करने में सक्षम।
उत्पाद विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | EYAS G1210LC |
| संकेतक | |
| रिज़ॉल्यूशन | 1280×1024 |
| पिक्सेल आकार | 10μm |
| स्पेक्ट्रल प्रतिक्रिया | 7.7μm±0.2μm～9.4μm±0.3μm |
| IR डिटेक्टर NETD(23℃) | 35mK(F2) |
| कार्य मोड | |
| फ्रेम दर | 1~100Hz, समायोज्य |
| कार्य मोड | स्नैपशॉट, ITR मोड, एंटी-ब्लूमिंग, विंडोज मोड |
| इलेक्ट्रिकल | |
| मानक बाहरी इंटरफ़ेस | 60 पिन: 37201-SM060-032W1R01 5 पिन: A1257WR-S-5P-LCP |
| डिजिटल वीडियो | 16 बिट कैमरालिंक (कैमरालिंक डुअलबेस मोड) |
| बाहरी सिंक | CC1: बाहरी फ्रेम सिंक्रोनस |
| संचार | कैमरालिंक UART (डिफ़ॉल्ट)/ RS232 (अनुकूलन योग्य) बॉड दर: 9600bps (डिफ़ॉल्ट) |
| बिजली की आपूर्ति | AD बोर्ड: 5V क्रायोकूलर: 24V |
| स्थिर शक्ति (23℃) | ≤13W |
| कूलिंग समय (23℃) | ≤6min |
| आकार (मिमी) | 148×59×82 |
| वजन (ग्राम) | ≤680 |
| ऑपरेटिंग तापमान | -40℃~+71℃ |
औद्योगिक अनुप्रयोग
EYAS G1210LC थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से NDT, पर्यावरण निगरानी, लंबी दूरी की निगरानी, वैज्ञानिक अनुसंधान और कई अन्य क्षेत्रों में उपयोग किया जाता है।
सेंसरमाइक्रो के बारे में
सेंसरमाइक्रो एक सरल लेकिन शक्तिशाली विश्वास के साथ स्थापित किया गया था: नवाचार को वास्तविक दुनिया की जरूरतों को पूरा करना चाहिए। हम लोगों और प्रणालियों को सतह से परे देखने के लिए सशक्त बनाने के लिए मौजूद हैं - पैटर्न, समस्याओं और संभावनाओं में जो नीचे छिपी हैं।
अदृश्य गर्मी को दृश्य सत्य में बदलकर, हम उद्योगों को स्मार्ट निर्णय लेने, सबसे महत्वपूर्ण चीजों की रक्षा करने और स्पष्टता के साथ जटिलता को नेविगेट करने में मदद करते हैं। स्व-निर्मित और ग्राहक-प्रथम होने की हमारी प्रतिबद्धता ने सुरक्षा, अग्निशमन, औद्योगिक निरीक्षण, चिकित्सा देखभाल, मशीन विजन, पर्यावरण निगरानी और कार्बन तटस्थता के प्रमुख पहलुओं में हमारी वैश्विक गति को संचालित किया है।
हम एक इन्फ्रारेड प्रौद्योगिकी कंपनी से कहीं अधिक हैं। हम एक स्थायी, नैतिक और मानव-केंद्रित भविष्य के निर्माण के लिए प्रतिबद्ध लोगों का एक समुदाय हैं। हमारे द्वारा बनाए गए नवाचार का हर पिक्सेल रक्षा करने, सशक्त बनाने और सेवा करने का एक वादा है।
अक्सर पूछे जाने वाले प्रश्न
1. थर्मल संवेदनशीलता क्या है?
थर्मल संवेदनशीलता, जिसे NETD (नॉइज़ इक्विवेलेंट टेम्परेचर डिफरेंस) भी कहा जाता है, मध्यम तरंग (MWIR) और लंबी तरंग (LWIR) थर्मल इमेजिंग कैमरों का मूल्यांकन करने के लिए एक प्रमुख पैरामीटर है। यह सीधे थर्मल इमेजर द्वारा मापी गई स्पष्टता से संबंधित है। यह तापमान अंतर के सिग्नल-टू-नॉइज़ अनुपात का प्रतिनिधित्व करने वाला एक संख्यात्मक मान है और इसे मिलीकेल्विन (mK) में मापा जाता है। थर्मल संवेदनशीलता मान जितना छोटा होगा, संवेदनशीलता उतनी ही अधिक होगी और छवि उतनी ही स्पष्ट होगी।
2. थर्मल इमेजिंग के अनुप्रयोग क्या हैं?
तापमान माप और सभी मौसम इमेजिंग इन्फ्रारेड थर्मल इमेजिंग तकनीक के दो बुनियादी कार्य हैं। इन दो तकनीकों पर आधारित उत्पाद सुरक्षा और निगरानी, पेलोड, औद्योगिक निरीक्षण, अग्निशमन, भविष्य कहनेवाला रखरखाव, ADAS, महामारी की रोकथाम, AIoT और बहुत कुछ में व्यापक रूप से उपयोग किए जाते हैं।
3. MCT/HgCdTe डिटेक्टर क्या है?
MCT, जिसे HgCdTe भी कहा जाता है, मरकरी-कैडमियम-टेलुराइड को संदर्भित करता है जो कैडमियम टेलुराइड (CdTe) और मरकरी टेलुराइड (HgTe) का एक रासायनिक यौगिक है और फोटोडिटेक्टरों में एक सामान्य सामग्री है। MCT/HgCdTe डिटेक्टर एक फोटोकंडक्टिव डिटेक्टर है जो क्रायोजेनिक वातावरण में काम करता है और इन्फ्रारेड विकिरण का पता लगा सकता है। यह थर्मल सेंसर की तुलना में अधिक संवेदनशील है।
