AIoT . के लिए बिना ठंडा थर्मल कैमरा मॉड्यूल 256x192 / 12μM

उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम GST
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या COIN212/R
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य Negotiable
भुगतान शर्तें एल/सी, टी/टी

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
तापमान की रेंज -20 ℃ ~ + 150 ℃ (अनुकूलन योग्य) संकल्प 256x192/12μm
फ्रेम रेट 25 हर्ट्ज/30 हर्ट्ज/50 हर्ट्ज/60 हर्ट्ज नेटडी 40mK
वर्णक्रमीय श्रेणी 8~14μm विशिष्ट बिजली की खपत 0.4W
हाई लाइट

256x192 अनकूल्ड थर्मल कैमरा मॉड्यूल

,

12uM थर्मल कैमरा मॉड्यूल

,

AIoT इन्फ्रारेड थर्मल कैमरा मॉड्यूल:

एक संदेश छोड़ें
उत्पाद विवरण

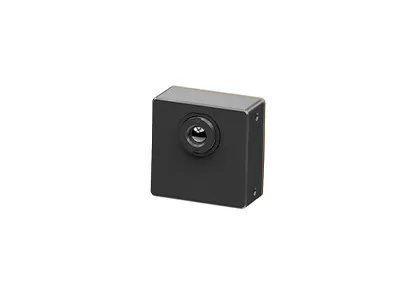

COIN212/R टिनी इन्फ्रारेड कैमरा मॉड्यूल



AIoT . के लिए कीमत वहन योग्य बिना ठंडा थर्मल कैमरा मॉड्यूल 256x192 / 12μm



उत्पाद वर्णन



COIN212/R ग्लोबल सेंसर टेक्नोलॉजी (GST) द्वारा विकसित COIN सीरीज थर्मल इमेजिंग कैमरा कोर में से एक है।यह 256x192 / 12μm वेफर लेवल पैकेज (WLP) अनकूल्ड VOx इंफ्रारेड डिटेक्टर, हाई परफॉर्मेंस सिग्नल प्रोसेसिंग सर्किट और इमेज प्रोसेसिंग एल्गोरिथम को एकीकृत करता है।इसमें औद्योगिक या शरीर के तापमान माप के लिए -20 ℃ ~ 150 ℃ से माप सीमा के साथ एक वैकल्पिक थर्मोग्राफिक फ़ंक्शन है।



विभिन्न उद्योग मानक इंटरफेस के साथ इसकी हल्की और लचीली विशेषताएं इस छोटे इन्फ्रारेड कैमरा मॉड्यूल को सभी प्रकार के थर्मल इमेजर्स और इन्फ्रारेड थर्मोग्राफिक कैमरों में माध्यमिक विकास और एकीकरण के लिए OEM ग्राहकों के लिए फायदेमंद बनाती हैं।



अब तक, हमने अपने ग्राहकों को विभिन्न परिपक्व और स्थिर इन्फ्रारेड थर्मल मॉड्यूल एकीकरण समाधान प्रदान किए हैं।COIN श्रृंखला इन्फ्रारेड थर्मल कैमरा मॉड्यूल के लिए अधिक टर्मिनल उत्पादों में एकीकृत होना आसान है और ग्राहकों के लिए लागत को बहुत कम करता है।



मुख्य विशेषताएं



- मिनी आकार: 20x20x10.4 मिमी

- NETD<40mk

- हल्का वजन <8g

- कम बिजली की खपत

- तेजी से विकास और एकीकरण



उत्पाद की विशेषताएं



नमूना COIN212/R
आईआर डिटेक्टर प्रदर्शन
संकल्प 256x192
पिक्सेल पिच 12μm
वर्णक्रमीय श्रेणी 8~14μm
नेटडी <40mk
मूर्ति प्रोद्योगिकी
फ्रेम रेट 25 हर्ट्ज/30 हर्ट्ज/50 हर्ट्ज/60 हर्ट्ज
स्टार्टअप का समय <3s
एनालॉग वीडियो पाल/एनटीएससी
डिजिटल वीडियो रॉ/वाईयूवी/बीटी656
डिमिंग मोड रैखिक/हिस्टोग्राम/मिश्रित
डिजिटल ज़ूम 1 ~ 8X निरंतर ज़ूम, चरण आकार 1/8
छवि प्रदर्शन काला गर्म/सफेद गर्म/छद्म रंग
छवि दिशा क्षैतिज/लंबवत/तिरछे पलटें
छवि एल्गोरिदम एनयूसी/एजीसी/आईडीई/डीएनआर
विद्युत विशिष्टता
मानक बाहरी इंटरफ़ेस 30pin_HRS
संचार मोड RS232-TTL, 115200bps
वोल्टेज आपूर्ति 3.5 ~ 5.5 वी
विशिष्ट बिजली की खपत <0.4W
तापमान माप
तापमान रेंज आपरेट करना -10 डिग्री सेल्सियस ~ 50 डिग्री सेल्सियस
तापमान मापन रेंज -20 डिग्री सेल्सियस ~ 150 डिग्री सेल्सियस, 100 डिग्री सेल्सियस ~ 550 डिग्री सेल्सियस
तापमान सटीकता ±3°C या ±3% (अधिकतम मान लें)
एसडीके समर्थन एआरएम/विंडोज/लिनक्स एसडीके, पूर्ण स्क्रीन थर्मोग्राफी
भौतिक विशेषताएं
आयाम (मिमी) 20x20x10.4 (लेंस के साथ)
वज़न 7.5g ± 0.5g (लेंस के साथ)
पर्यावरण अनुकूलन
प्रचालन तापमान -40°C ~ +70°C
भंडारण तापमान -45°C ~ +85°C
नमी 5% ~ 95%, गैर-संघनक
कंपन यादृच्छिक कंपन 5.35grms, 3 अक्ष
झटका हाफ-साइन वेव, 40g/11ms, 3 एक्सिस 6 दिशा
प्रकाशिकी
वैकल्पिक लेंस फिक्स्ड फोकस एथर्मल: 3.2 मिमी



औद्योगिक अनुप्रयोग



COIN212/R इन्फ्रारेड थर्मल कैमरा मॉड्यूल का व्यापक रूप से थर्मोग्राफी, सुरक्षा और निगरानी, ​​​​आउटडोर, अग्निशमन और बचाव, एआईओटी, इंटेलिजेंट हार्डवेयर, यूएवी पेलोड, एडीएएस इत्यादि में उपयोग किया जाता है।



AIoT . के लिए बिना ठंडा थर्मल कैमरा मॉड्यूल 256x192 / 12μM 0



जीएसटी इन्फ्रारेड थर्मल इमेजिंग समाधान



AIoT . के लिए बिना ठंडा थर्मल कैमरा मॉड्यूल 256x192 / 12μM 1

AIoT . के लिए बिना ठंडा थर्मल कैमरा मॉड्यूल 256x192 / 12μM 2



पूछे जाने वाले प्रश्न



1. छद्म रंग क्या है?

छद्म रंग, जिसे झूठा रंग भी कहा जाता है, वस्तुओं के थर्मल वितरण को इन्फ्रारेड थर्मल इमेजिंग सिस्टम द्वारा दृश्य चित्रों में परिवर्तित किया जा सकता है और मॉनीटर पर ग्रे स्तर या छद्म रंग में प्रदर्शित किया जा सकता है।इस प्रकार वस्तुओं का तापमान वितरण प्राप्त किया जा सकता है।लोगों के लिए आसानी से एक थर्मल छवि का नेत्रहीन विश्लेषण करना आसान बनाने के लिए इसे तापमान में अंतर का प्रतिनिधित्व करने वाले झूठे रंगों का उपयोग करके दर्शाया गया है।



2. जीएसटी थर्मल इमेजिंग मॉड्यूल कितने छद्म रंग पेश कर सकता है?

- सफेद गर्म

- लवा

- आयरनबो

- गर्म लोहा

- चिकित्सा

- आर्कटिक

- इंद्रधनुष1

- इंद्रधनुष 2

- लाल गरम

- सफेद गर्म
