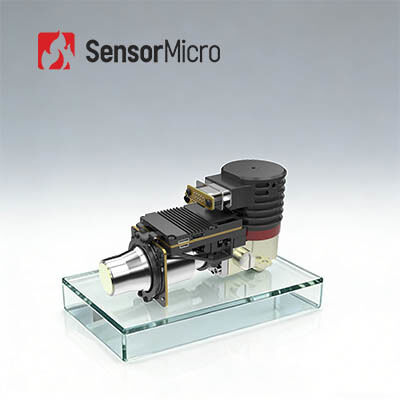

औद्योगिक अनुप्रयोगों के लिए 320x256/30μm के साथ 23 मिमी लेंस MWIR ऑप्टिकल गैस इमेजिंग कूल्ड इन्फ्रारेड मॉड्यूल

उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम SensorMicro
प्रमाणन RoHS; Reach
मॉडल संख्या एलएफएम330जेड5
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें एल/सी,टी/टी
उत्पाद विवरण
आकार 142मिमी×58.5मिमी×80मिमी शैली ठंडा इन्फ्रारेड मॉड्यूल
वैकल्पिक लेंस 23मिमी/55मिमी संकल्प 320x256/30μm
नेटडी 20एमके (एफ3) वर्णक्रमीय श्रेणी 3.8±0.1~4.1±0.1μm
प्रमुखता देना

MWIR कूल्ड इन्फ्रारेड मॉड्यूल

,

23 ​​मिमी लेंस कूल्ड इन्फ्रारेड मॉड्यूल

एक संदेश छोड़ें
उत्पाद विवरण
23 मिमी लेंस MWIR ऑप्टिकल गैस इमेजिंग कूल्ड इन्फ्रारेड मॉड्यूल
धातु विज्ञान और पेट्रोकेमिकल अनुप्रयोगों के लिए उन्नत थर्मल इमेजिंग
धातु और पेट्रोकेमिकल औद्योगिक वातावरण में, उपकरण जैसे कि भट्टियां, भट्टियों की दीवारें,और हीटिंग भट्टियाँ उच्च तापमान दहन स्थितियों में काम करती हैं जिसमें महत्वपूर्ण लौ हस्तक्षेप होता हैपारंपरिक पता लगाने की विधियां आंतरिक संरचनाओं या सतह की स्थितियों का प्रभावी अवलोकन प्रदान करने के लिए संघर्ष करती हैं।
LFM330Z5 ठंडा इन्फ्रारेड कैमरा मॉड्यूल विशेष रूप से लौ के माध्यम से तापमान माप के लिए इंजीनियर किया गया है। एक 320×256 / 30μm ठंडा MWIR इन्फ्रारेड डिटेक्टर एकीकृत,यह थर्मल इमेजिंग मॉड्यूल असाधारण लौ प्रवेश क्षमताओं के साथ लौ-गहन वातावरण में उच्च तापमान के लक्ष्यों को दर्शाता है.
सेंसरमाइक्रो गैस रिसाव का पता लगाने के अनुप्रयोगों के लिए व्यापक अवरक्त थर्मल इमेजिंग एकीकरण समाधान, पेशेवर तकनीकी सहायता और पूर्ण बिक्री के बाद सेवाएं प्रदान करता है।कैमरा निर्माता इस इन्फ्रारेड मॉड्यूल को कुशलता से एकीकृत कर सकते हैं.
प्रमुख विशेषताएं
  • उच्च संवेदनशीलता ऑप्टिकल विन्यास के साथ स्पष्ट गैस इमेजिंग
  • मांग वाले औद्योगिक वातावरण के लिए उच्च विश्वसनीयता
  • कई इंटरफेस और RAW/YUV छवि आउटपुट का समर्थन करने वाला आसान एकीकरण
  • हैंडहेल्ड, मोबाइल या फिक्स्ड प्लेटफार्मों के लिए उपयुक्त बहुमुखी अनुप्रयोग परिदृश्य
तकनीकी विनिर्देश
मॉड्यूल मॉडल LFM330Z5
संकल्प 320×256
पिक्सेल आकार 30 μm
स्पेक्ट्रल प्रतिक्रिया 3.8±0.1μm ∙4.1±0.1μm
विशिष्ट NETD 20mK (F3)
फ्रेम दर 30 हर्ट्ज/60 हर्ट्ज
डिजिटल वीडियो मानक: डीवीपी/एलवीडीएस/यूएसबी2.0
वैकल्पिकः कैमरेलिंक/यूएसबी3.0/जीआईजीई/एसडीआई/एमआईपीआई/एकल मोड फाइबर/मल्टी-मोड फाइबर
संचार मानकः USB2.0/LV-TTL
वैकल्पिक: RS422/CAN/USB3.0/GigE
ठंडा होने का समय (23°C) ≤8min@12V
स्थिर बिजली की खपत (23°C) ≤10W
आकार (मिमी) 142×58.5×80
वजन (जी) ≤680
कार्य तापमान -40°C+71°C
फोकल लंबाई 23 मिमी/55 मिमी
औद्योगिक अनुप्रयोग
LFM330Z5 ठंडा थर्मल इमेजिंग कैमरा कोर महत्वपूर्ण औद्योगिक प्रक्रियाओं में लौ के माध्यम से तापमान माप को सक्षम बनाता हैः
  • उच्च तापमान वाले भट्टियों, कन्वर्टर्स और कटोरे के साथ स्टील निर्माण, एल्यूमीनियम के पिघलने और तांबे के शोधन सहित धातुकर्म
  • पेट्रोकेमिकल संयंत्र जो बड़े पैमाने पर जलाए गए हीटर, रिफॉर्मर, क्रैकर और जलाने वाले संयंत्रों का संचालन करते हैं
  • तीव्र लौ दहन प्रणाली वाले कोयले से चलने वाले, गैस से चलने वाले और बायोमास ऊर्जा संयंत्र
हमारी उत्पाद लाइन
SensorMicro infrared camera module product line and technical solutions
अक्सर पूछे जाने वाले प्रश्न
ऑप्टिकल गैस इमेजिंग इन्फ्रारेड कैमरा कोर के अनुप्रयोग क्या हैं?
पिघले हुए धातु का वास्तविक समय में तापमान प्रोफाइलिंगः स्टील के कटोरे, उच्च भट्ठी के ट्यूयर्स या एल्यूमीनियम पिघलने के बर्तनों के तापमान वितरण को मापने के लिए भट्ठी की लपटों को प्रवेश करना,अति ताप या असमान ताप को रोकना जो उत्पाद दोषों का कारण बनता है.

भट्ठी की आंतरिक स्थिति की निगरानीः उपकरण की विफलता और उत्पादन के समय को रोकने के लिए फ्लेम्स के माध्यम से भट्ठी के अस्तरों की अखंडता को दृश्यमान करना, दरारों, कटाव या हॉट स्पॉट का पता लगाना।

निरंतर कास्टिंग प्रक्रिया नियंत्रणः शीतलन को अनुकूलित करने और समान कठोरता सुनिश्चित करने के लिए सुरक्षात्मक लौ लिफाफे के माध्यम से स्ट्रैंड सतह और मोल्ड इंटरफ़ेस तापमान को मापना।

जलने वाले हीटर ट्यूब की दीवार तापमान निगरानीः ताप विनिमयकर्ता ट्यूब के तापमान को मापने के लिए लौ के लिफाफे में प्रवेश करना, ज्वलनशील/विस्फोटक मीडिया के रिसाव को रोकना।

उत्प्रेरक क्रैकिंग इकाई की निगरानी: उत्प्रेरक के पुनरुत्पादन की इष्टतम दक्षता सुनिश्चित करने के लिए दहन की लपटों के माध्यम से पुनरुत्पादक बिस्तरों के तापमान वितरण की कल्पना करना।

अपशिष्ट जलाशय उत्सर्जन और दहन नियंत्रणः वायु-ईंधन अनुपात को अनुकूलित करने और विनियामक अनुपालन सुनिश्चित करने के लिए लौ के माध्यम से दहन कक्ष के तापमान को मापना।
