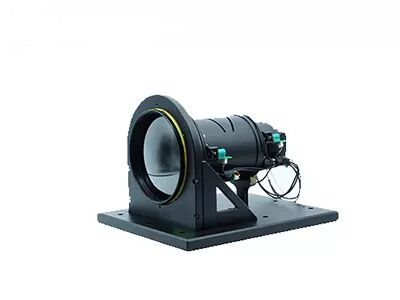

सुरक्षा निगरानी के लिए बड़े ऐरे अनकूल्ड थर्मल कैमरा कोर 1280x1024 12μM
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 1280x1024/12μm | एनईटीडी | <50 एमके |
---|---|---|---|
वर्णक्रमीय श्रेणी | 8 ~ 14μm | आकार | 20x20x10.4 मिमी |
हाई लाइट | बिना ठंडा किया हुआ थर्मल कैमरा कोर 12uM,1280x1024 सुरक्षा थर्मल कैमरा कोर |
सुरक्षा और निगरानी के लिए बड़ा ऐरे 1280x1024 / 12μm बिना ठंडा किया हुआ FPA थर्मल इमेजिंग कैमरा कोर
PLUG1212 बिना ठंडा किया हुआ थर्मल कैमरा कोर 1280x1024 पिक्सल तक थर्मल इमेज प्रदान करता है और आपको सबसे छोटा विवरण दिखाता है।इसका कम किया गया 12µm पिक्सेल आकार बेहतर स्थानिक रिज़ॉल्यूशन प्रदान करता है और समान रेंज मिशन को प्राप्त करने के लिए छोटे ऑप्टिकल लेंस फ़ोकस से मेल खाता है।
PLUG1212 इन्फ्रारेड थर्मल कोर क्षेत्रों की एक विस्तृत श्रृंखला में लागू होता है और इसके दृश्य सूचना समाधान दिन, रात, कम दृश्यता और सभी मौसम की स्थिति को कवर करते हैं।
ग्लोबल सेंसर टेक्नोलॉजी थर्मल डिटेक्टर सेंसर और थर्मल इमेज सेंसर मॉड्यूल के डिजाइन, निर्माण, बिक्री और विपणन में माहिर है।हम अपने ग्राहकों को विभिन्न प्रकार के इन्फ्रारेड थर्मल इमेजिंग समाधान प्रदान कर सकते हैं जो द्वितीयक विकास समय को कम करते हैं और ग्राहकों के लिए लागत को बहुत कम करते हैं।
- NETD <30mk, उच्च संवेदनशीलता
- स्थिर प्रदर्शन
- स्पष्ट छवि गुणवत्ता और विवरण
- आसान एकीकरण और प्लग-इन
- मजबूत पर्यावरण अनुकूलनशीलता
आदर्श | प्लग1212 |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 1280x1024 |
पिक्सेल पिच | 12सुक्ष्ममापी |
वर्णक्रमीय श्रेणी | 8 ~ 14μm |
एनईटीडी | <30 एमके |
मूर्ति प्रोद्योगिकी | |
फ्रेम रेट | 25 हर्ट्ज |
स्टार्टअप का समय | <25s |
एनालॉग वीडियो | / |
डिजिटल वीडियो | एचडीएमआई / रॉ / वाईयूवी / BT1120 |
विस्तार घटक | यूएसबी/कैमरलिंक |
डिमिंग मोड | रैखिक/हिस्टोग्राम/मिश्रित |
डिजिटल ज़ूम | 1~8X निरंतर ज़ूम, चरण आकार 1/8 |
छवि प्रदर्शन | ब्लैक हॉट / व्हाइट हॉट / छद्म रंग |
छवि दिशा | क्षैतिज / लंबवत / तिरछे फ्लिप |
छवि एल्गोरिथम | एनयूसी/एजीसी/आईडीई |
विद्युत विशिष्टता | |
मानक बाहरी इंटरफ़ेस | 50pin_HRS इंटरफ़ेस |
संचार मोड | आरएस232-टीटीएल, 115200बीपीएस |
वोल्टेज आपूर्ति | 5 ± 0.5 वी |
विशिष्ट बिजली की खपत | <2.0W |
भौतिक विशेषताएं | |
आयाम (मिमी) | 56x56x40.2 |
वज़न | ≤220 ग्राम |
पर्यावरण अनुकूलन | |
प्रचालन तापमान | -40 डिग्री सेल्सियस ~ + 70 डिग्री सेल्सियस |
भंडारण तापमान | -45 डिग्री सेल्सियस ~ + 85 डिग्री सेल्सियस |
नमी | 5% ~ 95%, गैर संघनक |
कंपन | यादृच्छिक कंपन 5.35grms, 3 अक्ष |
झटका | हाफ-साइन वेव, 40g/11ms, 3 अक्ष 6 दिशा |
प्रकाशिकी | |
वैकल्पिक लेंस | फिक्स्ड फोकस एथरमल: 19mm/25mm |
PLU1212 इन्फ्रारेड इमेजिंग मॉड्यूल का व्यापक रूप से सुरक्षा और निगरानी, आउटडोर, अग्निशमन और बचाव, कानून प्रवर्तन और बचाव, ADAS, UAV पेलोड आदि में उपयोग किया जाता है।
1. इन्फ्रारेड डिटेक्टर रेजोल्यूशन क्या है
यानी थर्मल इमेजिंग के पिक्सल की संख्या।उच्च रिज़ॉल्यूशन का अर्थ है अधिक अवलोकन और तापमान माप बिंदु, इस प्रकार लंबी दूरी पर छोटे लक्ष्य को देखा और मापा जा सकता है।आमतौर पर इन्फ्रारेड थर्मल इमेजिंग का रिज़ॉल्यूशन 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024, आदि से होता है। उच्च रिज़ॉल्यूशन के साथ, डिटेक्टर की लागत अधिक होगी।
2. देखने का क्षेत्र (FOV)
यह इन्फ्रारेड थर्मल इमेजर की ऑप्टिकल प्रणाली द्वारा देखे गए ऑब्जेक्ट स्पेस के द्वि-आयामी क्षेत्र को संदर्भित करता है।क्षैतिज FOV को एक उदाहरण के रूप में लेते हुए, यह मानते हुए कि डिटेक्टर सरणी का आकार A×B है, पिक्सेल का आकार d है, और लेंस की फोकल लंबाई f है, तो क्षैतिज FOV कोण θ=2×acrtan (A×d/2f) .
डिटेक्टर सरणी और पिक्सेल आकार के चयन के बाद, देखने का क्षेत्र केवल ऑप्टिकल सिस्टम की फोकल लम्बाई के साथ बदलता है: लंबी फोकल लम्बाई के साथ, देखने का क्षेत्र संकुचित होगा;कम फोकल लम्बाई के साथ, देखने का क्षेत्र व्यापक होगा।
