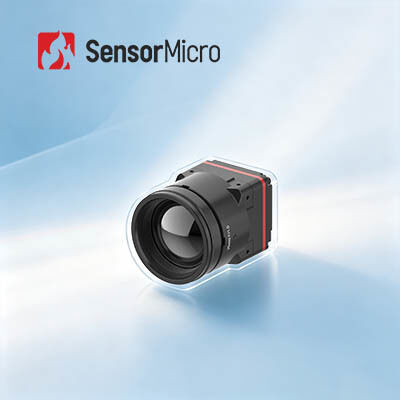

अल्ट्रा-लो 1W बिजली की खपत के लिए 1280x1024 रिज़ॉल्यूशन और 8μm पिक्सेल आकार के साथ अनकूल्ड थर्मल कैमरा कोर
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | आईटीएल1208 |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 1280x1024/8μm | नेटडी | ≤30mK |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8~14μm | वोल्टेज आपूर्ति | 4.5-5.5 वी |
| विशिष्ट बिजली की खपत | 1 माह | डिजिटल वीडियो इंटरफ़ेस | MIPI-सीएसआई |
| प्रमुखता देना | अनकूल्ड थर्मल कैमरा कोर 12um,1280x1024 सुरक्षा थर्मल कैमरा कोर |
||
उत्पाद विवरण
बड़ी ऐरे अनकूल्ड थर्मल कैमरा कोर 1280x1024 8µm वियरेबल डिवाइसेस के लिए
उत्पाद अवलोकन
iTL1208 हाई-परफॉरमेंस इन्फ्रारेड कैमरा कोर के साथ अपने थर्मल इमेजिंग उपकरणों को ऑप्टिमाइज़ करें, जो उद्योग-अग्रणी SWaP (आकार, वजन और शक्ति) दक्षता के लिए निर्मित एक अभूतपूर्व समाधान है। मेगापिक्सेल थर्मल कैमरों की पारंपरिक आकार की सीमाओं को तोड़ते हुए, iTL1208 एक अल्ट्रा-कॉम्पैक्ट 22.6×22.6×34.5mm फॉर्म फैक्टर, हल्का 35.7±2g वजन और अल्ट्रा-लो 1W बिजली की खपत प्रदान करता है, जो पोर्टेबल और मोबाइल एप्लिकेशन परिदृश्यों के लिए पूरी तरह से उपयुक्त है।
दुनिया का पहला 8µm मेगापिक्सेल थर्मल कैमरा कोर के रूप में, यह कुरकुरी, विस्तृत थर्मल छवियां कैप्चर करने के लिए एक प्रीमियम 1280×1024 हाई-रिज़ॉल्यूशन डिटेक्टर और उन्नत छवि वृद्धि एल्गोरिदम को एकीकृत करता है।
सेंसरमाइक्रो इन्फ्रारेड डिटेक्टर, थर्मल मॉड्यूल और इन्फ्रारेड कैमरा कोर के डिजाइन, निर्माण, बिक्री और विपणन में माहिर है। हम ग्राहकों को विभिन्न प्रकार के इन्फ्रारेड थर्मल इमेजिंग समाधान प्रदान करते हैं जो द्वितीयक विकास समय को छोटा करते हैं और लागत को बहुत कम करते हैं।
मुख्य विशेषताएं
- 8µm मेगापिक्सेल सफलता: दुनिया का पहला 8µm मेगापिक्सेल थर्मल कैमरा कोर जो ApexCore 1280×1024/8µm सुपर इन्फ्रारेड डिटेक्टर द्वारा संचालित है, जो अल्ट्रा-कॉम्पैक्ट एकीकरण के साथ उच्च रिज़ॉल्यूशन को संतुलित करता है।
- SWaP प्रदर्शन लीडर: केवल 22.6×22.6×34.5 मिमी मापता है, 35.7±2g (12 मिमी लेंस सहित) वजन करता है, और केवल 1W की खपत करता है, जो मेगापिक्सेल थर्मल इमेजिंग के लिए आकार की बाधा को तोड़ता है।
- जर्मेनियम-मुक्त ऑप्टिक्स: विभिन्न अनुप्रयोग आवश्यकताओं के लिए कई लेंस विकल्पों के साथ चाल्कोजेनाइड ऑप्टिक्स।
- तेज़ एकीकरण: सरलीकृत सिस्टम एकीकरण के लिए RAW और YUV डेटा आउटपुट के साथ MIPI CSI छवि आउटपुट इंटरफ़ेस।
उत्पाद विनिर्देश
| मॉडल | iTL1208 |
|---|---|
| आईआर डिटेक्टर संकेतक |
संवेदनशील सामग्री: VOx रिज़ॉल्यूशन: 1280×1024 पिक्सेल आकार: 8µm स्पेक्ट्रल प्रतिक्रिया: 8µm ~ 14µm विशिष्ट NETD: ≤30mK |
| छवि प्रसंस्करण |
डिजिटल फ्रेम दर: 25/30Hz स्टार्ट-अप समय: ≤6s डिजिटल वीडियो: RAW/YUV छवि एल्गोरिथम: NUC/3DNR/DNS/DRC/EE छवि प्रदर्शन: 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट) |
| विद्युत |
मानक बाहरी इंटरफ़ेस: 34पिन_कनेक्टर इंटरफ़ेस: BP04SD-34-0065-R0 संचार इंटरफ़ेस: TTL-232/I2C डिजिटल वीडियो इंटरफ़ेस: MIPI-CSI आपूर्ति वोल्टेज: 4.5-5.5V विशिष्ट बिजली की खपत: 1W |
| यांत्रिक |
आकार (लेंस सहित): • 5 मिमी लेंस: 22.6mm×22.6mm×50mm (लेंस बाहरी व्यास Φ37mm) • 10 मिमी लेंस: 22.6mm×22.6mm×45.3mm (लेंस बाहरी व्यास Φ33mm) • 12 मिमी लेंस: 22.6mm×22.6mm×34.5mm (लेंस बाहरी व्यास Φ26.6mm) • 17 मिमी लेंस: 22.6mm×22.6mm×35.4mm (लेंस बाहरी व्यास Φ27mm) • 25 मिमी लेंस: 22.6mm×22.6mm×44.2mm (लेंस बाहरी व्यास Φ33mm) • 35 मिमी लेंस: 22.6mm×22.6mm×50.9mm (लेंस बाहरी व्यास Φ43.2mm) वजन (लेंस सहित): • 5 मिमी लेंस: 85.5±4.5g • 10 मिमी लेंस: 70.5±3.6g • 12 मिमी लेंस: 35.7±2g • 17 मिमी लेंस: 40.7±2.1g • 25 मिमी लेंस: 71.0±3.6g • 35 मिमी लेंस: 110±5.5g |
| पर्यावरणीय अनुकूलनशीलता |
संचालन तापमान: -40℃~+70℃ भंडारण तापमान: -45℃~+85℃ आर्द्रता: 5%~95%, गैर-संक्षेपण कंपन: 5.35grms, रैंडम कंपन, 3-अक्ष प्रभाव: हाफ साइन वेव, 40g/11ms, प्रभाव दिशा 3 अक्ष, 6 दिशा प्रमाणन: ROHS2.0/REACH ऑप्टिकल लेंस: फिक्स्ड फोकस एथर्मल: 5/10/12/17/25/35mm |
औद्योगिक अनुप्रयोग
iTL1208 थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से वन अग्निशमन, बिजली रखरखाव, फोटोवोल्टिक निरीक्षण, सुरक्षा निगरानी, वियरेबल डिवाइस, पोर्टेबल डिवाइस और बहुत कुछ में उपयोग किया जाता है।
हमारी सेवा दृष्टिकोण
पूर्व-बिक्री
आवश्यकता विश्लेषण
परिदृश्य मूल्यांकन
उत्पाद चयन
अनुकूलित समाधान
परिनियोजन
तेज़ डिलीवरी
सिस्टम एकीकरण और परीक्षण
तकनीकी प्रशिक्षण
आवेदन मार्गदर्शन
बिक्री के बाद
रिमोट डायग्नोस्टिक्स
वारंटी सेवा
फर्मवेयर अपग्रेड
तकनीकी रखरखाव
अक्सर पूछे जाने वाले प्रश्न
इन्फ्रारेड डिटेक्टर रिज़ॉल्यूशन क्या है?
अर्थात, थर्मल इमेजिंग के पिक्सेल की संख्या। उच्च रिज़ॉल्यूशन का मतलब है अधिक अवलोकन और तापमान माप बिंदु, जिससे लंबी दूरी पर छोटे लक्ष्य देखे और मापे जा सकते हैं। आमतौर पर इन्फ्रारेड थर्मल इमेजिंग का रिज़ॉल्यूशन 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024, आदि से लेकर होता है। उच्च रिज़ॉल्यूशन के साथ, डिटेक्टर की लागत अधिक होगी।
दृष्टि का क्षेत्र (FOV)
यह इन्फ्रारेड थर्मल इमेजर के ऑप्टिकल सिस्टम द्वारा देखे जाने वाले वस्तु स्थान के द्वि-आयामी क्षेत्र को संदर्भित करता है। क्षैतिज FOV का उदाहरण लेते हुए, यह मानते हुए कि डिटेक्टर ऐरे का आकार A×B है, पिक्सेल का आकार d है, और लेंस की फोकल लंबाई f है, तो क्षैतिज FOV कोण θ=2×arctan (A×d/2f)।
डिटेक्टर ऐरे और पिक्सेल आकार का चयन करने के बाद, दृष्टि का क्षेत्र केवल ऑप्टिकल सिस्टम की फोकल लंबाई के साथ बदलता है: लंबी फोकल लंबाई के साथ, दृष्टि का क्षेत्र संकीर्ण होगा; छोटी फोकल लंबाई के साथ, दृष्टि का क्षेत्र व्यापक होगा।
