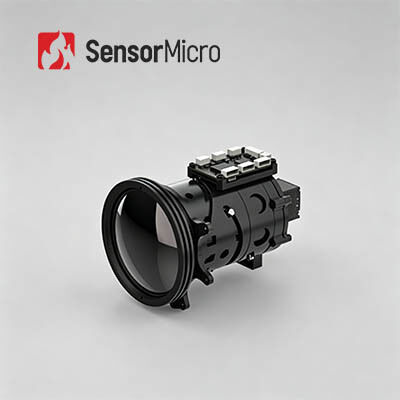

शटरलेस डिज़ाइन के साथ 640x512 रिज़ॉल्यूशन वाला अनकूल्ड थर्मल कैमरा कोर और बाहरी जानवरों के अवलोकन के लिए 12μm पिक्सेल पिच
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | iSE612 |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| वर्णक्रमीय श्रेणी | 8~14μm एलडब्ल्यू | संकल्प | 640x512 / 12μm |
|---|---|---|---|
| कैमरा लेंस | एकाधिक उपलब्ध | संचार इंटरफेस | टीटीएल-232/यूएसबी2.0 |
| नेटडी | ≤20mK | मानक बाहरी इंटरफ़ेस | 50पिन: BP040SB-50-0114-B-R0 |
| प्रमुखता देना | 640x512 संकल्प थर्मल कैमरा कोर,आउटडोर थर्मल कैमरा कोर 640x512 |
||
उत्पाद विवरण
बाहरी जानवरों के अवलोकन के लिए अनकूल्ड थर्मल कैमरा कोर 640x512 रिज़ॉल्यूशन
उत्पाद अवलोकन
iSE612 SensorMicro की iSE श्रृंखला का एक अनकूल्ड इन्फ्रारेड कैमरा कोर है, जिसमें 12μm पिक्सेल पिच के साथ 640x512 रिज़ॉल्यूशन है। यह लॉन्ग-वेव इन्फ्रारेड कैमरा मॉड्यूल असाधारण स्पष्टता और प्रदर्शन प्रदान करने के लिए उन्नत थर्मल इमेजिंग सेंसर, व्यापक ऑप्टिकल घटकों, सिग्नल प्रोसेसिंग सर्किट और मालिकाना छवि प्रसंस्करण एल्गोरिदम को जोड़ता है।
प्रमुख लाभ
- चिकना, स्थिर और लागत प्रभावी:शटरलेस डिज़ाइन ऑपरेशन के दौरान अंशांकन आवश्यकताओं को समाप्त कर देता है, जिससे पारंपरिक प्रणालियों में आम तौर पर छवि में होने वाली रुकावट को रोका जा सकता है। NETD≤20mK के साथ उच्च प्रदर्शन वाले एपेक्सकोर सिरेमिक-पैकेजिंग डिटेक्टर का उपयोग करता है।
- कॉम्पैक्ट और हल्का:नंगे कोर वजन ≤26±1.5 ग्राम के साथ 25.4×25.4×22.7 मिमी के अल्ट्रा-कॉम्पैक्ट आयाम। जगह बचाने वाला डिज़ाइन लचीला सिस्टम एकीकरण सक्षम बनाता है।
- समृद्ध एकीकरण विशेषताएं:सुपर-रिज़ॉल्यूशन एल्गोरिदम, पिक्चर-इन-पिक्चर, अनुकूलन योग्य ओएसडी, स्लीप मोड, वन-क्लिक कैलिब्रेशन और विभिन्न माइक्रो ओएलईडी डिस्प्ले के साथ संगतता का समर्थन करता है। आसान अनुकूलन के लिए कई ऑप्टिकल लेंस और एक्सटेंशन घटकों के साथ काम करता है।
तकनीकी निर्देश
| नमूना | iSE612 | |
| आईआर डिटेक्टर संकेतक | ||
| संवेदनशील सामग्री | स्वर | |
| संकल्प | 640×512 | |
| पिक्सेल आकार | 12μm | |
| वर्णक्रमीय प्रतिक्रिया | 8μm ~ 14μm | |
| विशिष्ट NETD | ≤20mK | |
| मूर्ति प्रोद्योगिकी | ||
| डिजिटल फ़्रेम दर | 50 हर्ट्ज | |
| स्टार्टअप का समय | 6s | |
| डिजिटल वीडियो | YUV420/YUV422/RGB888/RAW | |
| छवि एल्गोरिथ्म | एनयूसी/डीआरसी/डीएनएस/डीडीई/एसएफएफसी | |
| शटर रहित | का समर्थन किया | |
| छवि प्रदर्शन | 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट) | |
| छवि दिशा | क्षैतिज/ऊर्ध्वाधर/विकर्ण | |
| डिजिटल ज़ूम | 1x/2x/4x/8x | |
| विद्युतीय | ||
| मानक बाहरी इंटरफ़ेस | 50पिन:BP040SB-50-0114-B-R0 | |
| संचार इंटरफेस | टीटीएल-232/यूएसबी2.0 | |
| डिजिटल वीडियो इंटरफ़ेस | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| विस्तार घटक | USB2.0/SDI/HDMI/GIGE/कैमरालिंक/VPC/MIPI-CSI-2LANE | |
| विद्युत इंटरफ़ेस | ||
| वोल्टेज आपूर्ति | 2.7V~5.3V | |
| विशिष्ट बिजली की खपत | 0.8W@50Hz@23±3℃ | |
| मैकेनिकल/लेंस | ||
| नंगे कोर आकार (मिमी) | 25.4×25.4×22.7मिमी | φ36×24.3मिमी |
| नंगे कोर वजन (जी) | 26±1.5 | 28±1.5 |
| ऑप्टिकल लेंस | फिक्स्ड फोकस एथरमल: 4.8 मिमी/9.1 मिमी/13 मिमी/19 मिमी | फिक्स्ड फोकस एथरमल: 25 मिमी/35 मिमी/50 मिमी/70 मिमी/100 मिमी मैनुअल फोकस: 25 मिमी/35 मिमी/50 मिमी मोटर चालित लेंस: 75 मिमी/100 मिमी/150 मिमी सतत ज़ूम: 15~75मिमी/20~100मिमी/28~90मिमी/30~150मिमी/30~180मिमी/25~225मिमी |
| प्रभाव | हाफ साइन वेव, 40 ग्राम/11 एमएस, प्रभाव दिशा एक्स एक्सिस, 3 बार | 1500g@0.4ms |
| कंपन | 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष | |
| शटर घटक | वैकल्पिक | |
| पर्यावरण अनुकूलता | ||
| परिचालन तापमान | -40℃~+70℃ | |
| भंडारण तापमान | -45℃~+85℃ | |
| नमी | 5%~95%, गैर-संघनक | |
| प्रमाणन | ROHS2.0/पहुंच | |
औद्योगिक अनुप्रयोग
iSE612 थर्मल कैमरा मॉड्यूल का व्यापक रूप से औद्योगिक दृष्टि, अग्निशमन और बचाव कार्यों, सुरक्षा निगरानी, बाहरी अवलोकन, मशीन दृष्टि, उपभोक्ता इलेक्ट्रॉनिक्स और विश्वसनीय थर्मल इमेजिंग की आवश्यकता वाले विभिन्न अन्य अनुप्रयोगों में उपयोग किया जाता है।
अक्सर पूछे जाने वाले प्रश्नों
थर्मल डिटेक्टरों के बारे में
थर्मल डिटेक्टर गर्मी का पता लगाने वाले तत्वों पर थर्मल प्रभावों का उपयोग करके काम करते हैं, जिससे भौतिक संपत्ति में परिवर्तन होता है जो अवरक्त विकिरण ऊर्जा का पता लगाने में सक्षम बनाता है। ये डिटेक्टर कमरे के तापमान पर काम करते हैं और ऑपरेशन के दौरान तापमान में बदलाव का अनुभव हो सकता है, जिसके परिणामस्वरूप धीमी प्रतिक्रिया समय और फोटॉन डिटेक्टरों की तुलना में अपेक्षाकृत कम संवेदनशीलता होती है। इन्फ्रारेड थर्मल डिटेक्टरों के चार मुख्य प्रकारों में थर्मोकपल/थर्मोपाइल, पायरोइलेक्ट्रिक डिटेक्टर, थर्मिस्टर/बोलोमीटर और माइक्रोबोलोमीटर शामिल हैं।
इन्फ्रारेड थर्मल इमेजिंग कैसे काम करती है
इन्फ्रारेड थर्मल इमेजिंग सिस्टम निष्क्रिय, गैर-संपर्क पहचान और पहचान तकनीक का उपयोग करते हैं। सिस्टम इन्फ्रारेड ऑप्टिकल घटकों के माध्यम से दृश्य से इन्फ्रारेड विकिरण को फोकल प्लेन ऐरे इन्फ्रारेड डिटेक्टर पर केंद्रित करता है। थर्मल डिटेक्टर अलग-अलग तीव्रता के विकिरण संकेतों को संबंधित विद्युत संकेतों में परिवर्तित करता है, जिन्हें फिर नग्न आंखों को दिखाई देने वाली अवरक्त छवियों को बनाने के लिए प्रवर्धित और संसाधित किया जाता है।
