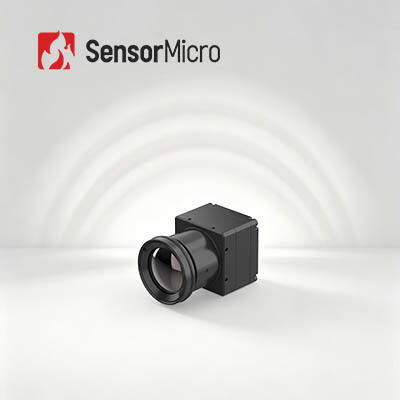

640x512/12µm अग्निशमन बचाव और औद्योगिक थर्मोग्राफी के लिए इन्फ्रारेड थर्मल कैमरा मॉड्यूल

  • 640x512/12μm Infrared Thermal Camera Module for Firefighting Rescue and Industrial Thermography
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या COIN612RG2
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
तापमान की रेंज -20℃~+550℃ (अनुकूलन योग्य) तापमान सटीकता ± 2 ℃ या ± 2%
संकल्प 640x512/12μm नेटडी ≤25mK/F1.0/25℃
वर्णक्रमीय श्रेणी 8~14μm एलडब्ल्यू आकार 25.4×25.4×15.7मिमी
प्रमुखता देना

अग्निशमन कैमरा मॉड्यूल कोर

,

बचाव कैमरा मॉड्यूल कोर 17um

,

स्थिर थर्मल कैमरा मॉड्यूल कोर
एक संदेश छोड़ें
उत्पाद विवरण

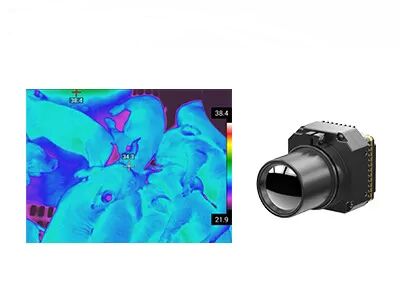

अग्निशमन बचाव के लिए इन्फ्रारेड थर्मल कैमरा मॉड्यूल कोर 640x512/12µm
उत्पाद अवलोकन

डेवलपर्स और सिस्टम इंटीग्रेटर्स के लिए तैयार किया गया, COIN612RG2 इन्फ्रारेड तापमान माप कैमरा कोर उत्कृष्ट संगतता और विस्तार क्षमता प्रदान करता है ताकि तेजी से द्वितीयक विकास का समर्थन किया जा सके। यह मानक सीरियल संचार प्रोटोकॉल का अनुपालन करता है और विविध सार्वभौमिक आउटपुट इंटरफेस से लैस है।

वैकल्पिक ऑप्टिकल लेंस की एक पूरी श्रृंखला के साथ मिलान किया गया, यह विभिन्न पहचान दूरी और दृश्य आवश्यकताओं के अनुकूल है। अंतर्निहित परिपक्व तापमान माप एल्गोरिदम और सिग्नल प्रोसेसिंग तकनीक उपयोगकर्ताओं के लिए जटिल एल्गोरिथम विकास को समाप्त करती है। इसके कॉम्पैक्ट संरचना और कम बिजली की खपत के साथ मिलकर, यह औद्योगिक थर्मल इमेजिंग सिस्टम के लिए हार्डवेयर एक्सेस से लेकर तापमान माप फ़ंक्शन प्राप्ति तक वन-स्टॉप रैपिड इंटीग्रेशन का एहसास कराता है।

मुख्य विशेषताएं
  • व्यापक कार्यक्षमता, लागत प्रभावी डिजाइन
    • एपेक्सकोर वेफर-लेवल इन्फ्रारेड डिटेक्टर का उपयोग करके विकसित, NETD≤25mK के साथ
    • बेहतर छवि गुणवत्ता के लिए व्यापक रूप से उपयोग किए जाने वाले FPA को उन्नत छवि प्रसंस्करण एल्गोरिदम के साथ जोड़ता है
    • ±2°C या ±2% तक तापमान माप सटीकता, -20°C से 150°C और 100°C से 550°C की सीमा का समर्थन करता है, जिसमें अनुकूलन योग्य एक्सटेंशन हैं
  • कॉम्पैक्ट और हल्का, कम बिजली के साथ उच्च दक्षता
    • आयाम: 25.4*25.4*15.7mm
    • वजन: 15±1g, बिजली की खपत: ≤0.65W
  • एकाधिक कॉन्फ़िगरेशन, तीव्र एकीकरण
    • विविध अनुप्रयोग आवश्यकताओं को पूरा करने के लिए वैकल्पिक ऑप्टिकल लेंस
    • USB2.0/DVP/LVDS/BT.656 छवि आउटपुट इंटरफेस का समर्थन करता है
    • सीरियल पोर्ट नियंत्रण के साथ RAW/YUV/TMP छवि डेटा आउटपुट
उत्पाद विनिर्देश
मॉडल COIN612RG2
आईआर डिटेक्टर संकेतक
संवेदनशील सामग्री VOx
रिज़ॉल्यूशन 640*512
पिक्सेल आकार 12µm
स्पेक्ट्रल प्रतिक्रिया 8µm ~ 14µm
विशिष्ट NETD ≤25mK/F1.0/25°C
छवि प्रसंस्करण
डिजिटल फ्रेम दर 25/30Hz
स्टार्ट-अप समय 6s
एनालॉग वीडियो PAL/NTSC
डिजिटल वीडियो RAW/YUV422/TMP
छवि एल्गोरिथम गैर-समानता सुधार (NUC)
3D शोर में कमी (3DNR)
2D शोर दमन (DNS)
गतिशील रेंज संपीड़न (DRC)
किनारे वृद्धि (EE)
छवि प्रदर्शन 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट)
पीसी सॉफ्टवेयर
ICC सॉफ्टवेयर मॉड्यूल नियंत्रण और वीडियो प्रदर्शन
विद्युत
मानक बाहरी इंटरफ़ेस 50 पिन: DF40C-50DP-0.4V(51), (HRS, पुरुष)
यूएसबी विस्तार बोर्ड USB3.0/USB2.0/VPC/USB2.0&VPC
संचार इंटरफ़ेस TTL-232/USB2.0
डिजिटल वीडियो इंटरफ़ेस DVP8/DVP16/USB2.0/BT.656/LVDS
आपूर्ति वोल्टेज 4.5~5.5V
विशिष्ट बिजली की खपत 0.65W
तापमान माप
संचालन तापमान -10°C~+50°C
तापमान माप सीमा -20°C~150°C, 100°C~550°C; अनुकूलन और विस्तार का समर्थन करता है
तापमान माप सटीकता ±2°C या ±2% (जो भी अधिक हो)
आंशिक तापमान माप तापमान माप क्षेत्रों के अधिकतम, न्यूनतम और औसत मान आउटपुट का समर्थन करता है
SDK एंड्रॉइड/विंडोज/लिनक्स; ग्रे से तापमान तक वीडियो स्ट्रीम विश्लेषण और रूपांतरण प्राप्त करें
यांत्रिक
बेयर कोर आकार (मिमी) 25.4*25.4*15.7mm
बेयर कोर वजन (जी) 15±1g
पर्यावरणीय अनुकूलनशीलता
संचालन तापमान -40°C~+70°C
भंडारण तापमान -45°C~+85°C
आर्द्रता 5%~95%, गैर-संक्षेपण
कंपन 5.35grms, यादृच्छिक कंपन, 3-अक्ष
प्रभाव हाफ साइन वेव, 40g/11ms, प्रभाव दिशा 3 अक्ष, 6 दिशा
प्रमाणन ROHS2.0/REACH
ऑप्टिकल लेंस
ऑप्टिकल लेंस फिक्स्ड फोकस एथर्मल: 4.8mm/7mm/9.1mm/13mm/19mm/25m/35mm
सुरक्षा स्तर IP67 (फ्रंट लेंस)
औद्योगिक अनुप्रयोग

COIN612RG2 थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से औद्योगिक विजन, अग्निशमन और बचाव, सुरक्षा निगरानी, आउटडोर अवलोकन, मशीन विजन, उपभोक्ता इलेक्ट्रॉनिक्स आदि में उपयोग किया जाता है।

इन्फ्रारेड सेंसिंग में आपका विश्वसनीय भागीदार
  • गहन तकनीकी विशेषज्ञता
    इन्फ्रारेड सेंसर तकनीक के अनुसंधान, विकास और अनुप्रयोग में कई वर्षों के अनुभव के साथ, हमने चिप डिजाइन, वेफर फैब्रिकेशन, पैकेजिंग और परीक्षण, साथ ही सिस्टम इंटीग्रेशन में मजबूत क्षमताएं बनाई हैं।
  • नवाचार और व्यावहारिक कार्यान्वयन पर केंद्रित
    हम थर्मल इमेजिंग में तकनीकी सफलताओं को चलाने के लिए प्रतिबद्ध हैं, लगातार NETD, SWaP और ऑपरेटिंग तापमान की सीमाओं को आगे बढ़ा रहे हैं।
  • विविध उत्पाद पोर्टफोलियो
    स्वतंत्र अनुसंधान एवं विकास और कई तकनीकी रास्तों द्वारा समर्थित, हम इन्फ्रारेड डिटेक्शन घटकों की एक व्यापक श्रृंखला प्रदान करते हैं - दोनों कूल्ड और अनकूल्ड।
  • कठोर विश्वसनीयता सत्यापन
    एक मजबूत गुणवत्ता प्रबंधन प्रणाली द्वारा समर्थित, हमारे उत्पाद दीर्घकालिक स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए उत्पादन के दौरान कई परीक्षण प्रक्रियाओं से गुजरते हैं।
  • पेशेवर तकनीकी सहायता
    हमारी इंजीनियरिंग टीम सिस्टम इंटीग्रेशन में तेजी लाने, दक्षता में सुधार करने और बाजार में आने के समय को कम करने के लिए ग्राहकों की आर एंड डी और उत्पाद टीमों के साथ मिलकर काम करती है।
अक्सर पूछे जाने वाले प्रश्न
थर्मल इमेजिंग तकनीक के क्या फायदे हैं?
थर्मल इमेजिंग तकनीक एक प्रकार की निष्क्रिय, गैर-संपर्क पहचान और पहचानने वाली तकनीक है। इसके दो मुख्य कार्य हैं: थर्मोग्राफी (गैर-संपर्क तापमान माप और दोष का पता लगाना) और नाइट विजन (पूर्ण अंधेरे में लक्ष्य का आसानी से पता लगाना और पहचानना)।
इन्फ्रारेड कैमरा क्या है?
इन्फ्रारेड थर्मल इमेजिंग सिस्टम इन्फ्रारेड डिटेक्टरों का उपयोग इन्फ्रारेड विकिरण को महसूस करने के लिए करता है, और इसे विद्युत संकेतों में परिवर्तित करता है जिन्हें फिर बढ़ाया जाता है, एक प्रदर्शित छवि में संसाधित किया जाता है।
इन्फ्रारेड क्या है?
पूर्ण शून्य (-273.15 डिग्री सेल्सियस या 0 केल्विन) से ऊपर तापमान वाली कोई भी वस्तु विकिरण उत्सर्जित करती है। इन्फ्रारेड विकिरण, दृश्य प्रकाश, पराबैंगनी प्रकाश, एक्स-रे, गामा किरण, ब्रह्मांडीय किरण और रेडियो तरंगों के साथ मिलकर विद्युत चुम्बकीय का पूरा स्पेक्ट्रम बनाता है। इन्फ्रारेड की तरंग दैर्ध्य 0.78µm से 1000µm के बीच होती है, यह एक प्रकार की अदृश्य प्रकाश है जिसकी तरंग दैर्ध्य लाल प्रकाश से लंबी होती है।
