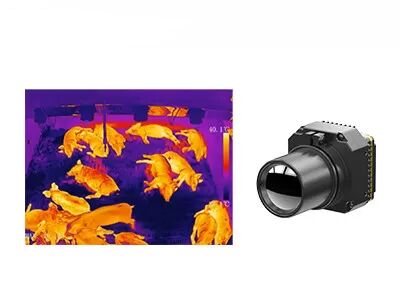

पेलोड के लिए बिना ठंडा किया हुआ इन्फ्रारेड थर्मल कैमरा मॉड्यूल कोर 25Hz 30Hz
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | COIN1212R |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| तापमान की रेंज | -20℃~+550℃ (अनुकूलन योग्य) | तापमान सटीकता | ± 2 ℃ या ± 2% |
|---|---|---|---|
| संकल्प | 1280x1024/12μm | नेटडी | ≤40mK/F1.0/25℃ |
| वर्णक्रमीय श्रेणी | 8~14μm एलडब्ल्यू | डिजिटल फ़्रेम दर | 30 हर्ट्ज |
| प्रमुखता देना | कैमरा मॉड्यूल कोर 25 हर्ट्ज,यूएवी पेलोड कैमरा मॉड्यूल कोर,अनकूल्ड कैमरा मॉड्यूल कोर |
||
उत्पाद विवरण

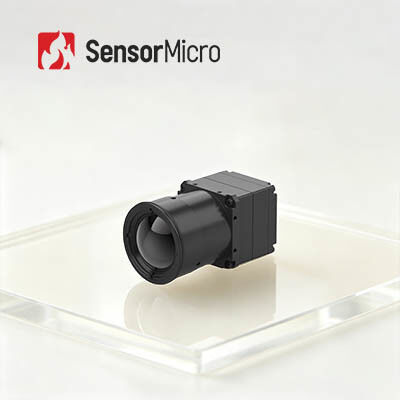

अनकूल्ड इन्फ्रारेड थर्मल कॅमेरा मॉड्यूल कोर 1280x1024/12µm तापमान मापनसह
उत्पादन विहंगावलोकन
COIN1212R इन्फ्रारेड कॅमेरा कोरमध्ये मेगापिक्सेल 1280*1024/12µm अनकूल्ड इन्फ्रारेड डिटेक्टर आहे, जो प्रगत सिग्नल प्रोसेसिंग सर्किट्स आणि तापमान मापन अल्गोरिदमसह एकत्रित आहे. हे व्यापकपणे स्वीकारलेले सीरियल कम्युनिकेशन प्रोटोकॉलला समर्थन देते आणि ऑप्टिकल लेन्स पर्यायांच्या संपूर्ण श्रेणीसह विविध व्हिडिओ आउटपुट इंटरफेस ऑफर करते.
तापमानातील फरक त्वरीत शोधण्याची आणि स्पष्ट थर्मल प्रतिमा आणि अचूक तापमान डेटा वितरीत करण्याची क्षमता, हे तापमान मापन प्रणालींच्या दुय्यम विकासाला लक्षणीयरीत्या सुलभ करते. हे इंटेलिजंट मॉनिटरिंग, हाय-एंड मॅन्युफॅक्चरिंग, प्रोसेस कंट्रोल, वैज्ञानिक संशोधन आणि इतर हाय-एंड थर्मल इमेजिंग ऍप्लिकेशन्ससाठी एक ऑल-इन-वन थर्मल इमेजिंग इंटिग्रेशन सोल्यूशन बनवते.
मुख्य वैशिष्ट्ये
- उच्च-डेफिनिशन इमेजिंग, अचूक शोध
- मेगापिक्सेल हाय-डेफिनिशन डिटेक्शनमुळे विस्तृत दृश्ये आणि मोठ्या क्षेत्रांवर इन्फ्रारेड तापमान मापन शक्य होते
- सूक्ष्म तापमान बदलांचे निरीक्षण करताना, लक्ष्याच्या अधिक थर्मल तपशील स्पष्टपणे उघड होतात
- पूर्ण-वैशिष्ट्यीकृत आणि कार्यक्षम
- टॉप-टियर लार्ज-फॉर्मेट अनकूल्ड इन्फ्रारेड डिटेक्टरसह विकसित
- प्रतिमा गुणवत्ता वाढविण्यासाठी अनेक प्रगत प्रतिमा प्रक्रिया अल्गोरिदमसह एकत्रित
- तापमान मापन अचूकता ±3°C किंवा ±3% पर्यंत, -20°C ते 150°C आणि 0 ते 550°C श्रेणींना समर्थन देते, सानुकूलित विस्तारांसह
- एकाधिक कॉन्फिगरेशन, जलद एकत्रीकरण
- DVP आणि BT.1120 सह विविध प्रतिमा आउटपुट मोडला समर्थन देते
- सीरियल पोर्ट नियंत्रणासह RAW/YUV प्रतिमा डेटा आउटपुट
उत्पादन तपशील
| मॉडेल | COIN1212R |
|---|---|
| IR डिटेक्टर निर्देशक | |
| संवेदनशील सामग्री | VOx |
| रिझोल्यूशन | 1280*1024 |
| पिक्सेल आकार | 12µm |
| स्पेक्ट्रल प्रतिसाद | 8µm ~ 14µm |
| विशिष्ट NETD | ≤40mK/F1.0/25°C |
| प्रतिमा प्रक्रिया | |
| डिजिटल फ्रेम रेट | 30Hz |
| स्टार्ट-अप वेळ | 6s |
| ॲनालॉग व्हिडिओ | / |
| डिजिटल व्हिडिओ | RAW/YUV422/TMP |
| प्रतिमा अल्गोरिदम | नॉन-युनिफॉर्मिटी करेक्शन (NUC) 3D नॉइज रिडक्शन (3DNR) 2D नॉइज सप्रेशन (DNS) डायनॅमिक रेंज कॉम्प्रेशन (DRC) एज एन्हांसमेंट (EE) |
| प्रतिमा प्रदर्शन | 10 प्रकार (व्हाइट हॉट/लावा/आयर्न रेड/हॉट आयर्न/मेडिकल/आर्क्टिक/रेनबो 1/रेनबो 2/टिंट/ब्लॅक हॉट) |
| PC सॉफ्टवेअर | |
| ICC सॉफ्टवेअर | मॉड्यूल नियंत्रण आणि व्हिडिओ प्रदर्शन |
| इलेक्ट्रिकल | |
| मानक बाह्य इंटरफेस | 50 पिन: DF40C-50DP-0.4V(51), (HRS, पुरुष) |
| एक्सटेंशन बोर्ड | USB3.0 |
| कम्युनिकेशन इंटरफेस | TTL-232 |
| डिजिटल व्हिडिओ इंटरफेस | DVP16/BT.1120/MIPI |
| पुरवठा व्होल्टेज | 4.5~5.5V |
| विशिष्ट पॉवर वापर | 1.0W |
| तापमान मापन | |
| ऑपरेटिंग तापमान | -10°C~+50°C |
| तापमान मापन श्रेणी | -20°C~150°C, 0°C~550°C; सानुकूलन आणि विस्तारास समर्थन |
| तापमान मापन अचूकता | ±2°C / ±2% पैकी मोठे |
| आंशिक तापमान मापन | तापमान मापन क्षेत्रांचे कमाल, किमान आणि सरासरी मूल्य आउटपुटला समर्थन |
| SDK | Android/Windows/Linux; ग्रे ते तापमान पर्यंत व्हिडिओ स्ट्रीम विश्लेषण आणि रूपांतरण प्राप्त करा |
| यांत्रिक | |
| बेअर कोर आकार (मिमी) | 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm |
| बेअर कोर वजन (g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| पर्यावरणीय अनुकूलता | |
| ऑपरेटिंग तापमान | -40°C~+70°C |
| स्टोरेज तापमान | -45°C~+85°C |
| आर्द्रता | 5%~95%, नॉन-कंडेन्सिंग |
| कंपन | 5.35grms, रँडम व्हायब्रेशन, 3-अक्ष |
| आघात | हाफ साइन वेव्ह, 40g/11ms, इम्पॅक्ट डायरेक्शन 3 अक्ष, 6 दिशा |
| प्रमाणन | ROHS2.0/REACH |
| ऑप्टिकल लेन्स | |
| ऑप्टिकल लेन्स | फिक्स्ड फोकस ॲथर्मल: 14mm/19mm/24mm |
| संरक्षण पातळी | IP67 (फ्रंट लेन्स) |
औद्योगिक अनुप्रयोग
COIN1212R थर्मल इमेजिंग मॉड्यूलचा वापर इलेक्ट्रिक पॉवर इन्स्पेक्शन, मशीन व्हिजन, बिल्डिंग HVAC सुरक्षा आणि मॉनिटरिंग, आउटडोअर, अग्निशमन आणि बचाव, कायदा अंमलबजावणी आणि बचाव इत्यादींमध्ये मोठ्या प्रमाणावर केला जातो.
आमची उत्पादन लाइन
- उच्च संवेदनशीलता आणि उत्कृष्ट कार्यप्रदर्शन
- इन्फ्रारेड उद्योगात जागतिक दर्जाचे तंत्रज्ञान
- विविध इन्फ्रारेड डिटेक्टर उपलब्ध - अनकूल्ड आणि कूल्ड IR डिटेक्टर दोन्ही वेगवेगळ्या फॉरमॅट आणि पिक्सेल आकारात
- मोठ्या प्रमाणात उत्पादन जलद वितरणाची खात्री करण्यासाठी - तीन उत्पादन लाइन वार्षिक उत्पादन क्षमता लाखो डिटेक्टरपर्यंत
वारंवार विचारले जाणारे प्रश्न
-
इन्फ्रारेड रेडिएशन म्हणजे काय?
इन्फ्रारेड थर्मल इमेजिंगबद्दल बोलताना, पहिली गोष्ट म्हणजे इन्फ्रारेड रेडिएशन (IR). इन्फ्रारेड रेडिएशन ऊर्जेची तरंगलांबी सुमारे 700nm पासून सुरू होते आणि सुमारे 1mm पर्यंत वाढते. सर्व वस्तू इन्फ्रारेड रेडिएशनच्या स्वरूपात विशिष्ट प्रमाणात उष्णता उत्सर्जित करतात, जी आपल्याला अदृश्य असते, कारण संपूर्ण इलेक्ट्रोमॅग्नेटिक स्पेक्ट्रममध्ये, नग्न डोळा फक्त "दृश्य प्रकाश" पाहू शकतो. -
इन्फ्रारेड थर्मल इमेजर कसे कार्य करते?
इन्फ्रारेड उपकरणाचा मुख्य घटक इन्फ्रारेड थर्मल डिटेक्टर आहे, जो सभोवतालच्या वस्तूंच्या सूक्ष्म तापमानातील फरक संवेदनशीलपणे शोधू शकतो. त्यानंतर, ते वस्तूंकडून ही रेडिएशन माहिती गोळा करते आणि इमेजिंगसाठी तापमान माहिती आउटपुट करते, जी तापमानातील फरकाच्या माहितीवर आधारित असते. वस्तू जितकी गरम असेल तितके जास्त इन्फ्रारेड रेडिएशन तयार करते. जर तीव्रता खूप जास्त असेल, तर तुम्हाला उष्णतेसारखे जाणवू शकते.
