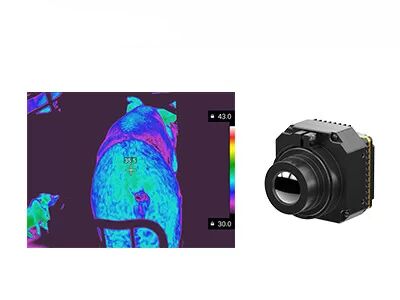

उच्च संवेदनशीलता 1280×1024 8μm इन्फ्रारेड थर्मल कैमरा मॉड्यूल NETD ≤30mK के साथ सटीक रेडिओमेट्रिक थर्मल इमेजिंग के लिए
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | आईटीएल1208आर |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| तापमान की रेंज | -20℃~+550℃ (अनुकूलन योग्य) | तापमान सटीकता | ± 2 ℃ या ± 2% |
|---|---|---|---|
| संकल्प | 1280×1024/8μm | नेटडी | ≤30mK |
| वर्णक्रमीय श्रेणी | 8~14μm एलडब्ल्यू | विशिष्ट बिजली की खपत | 1 माह |
| प्रमुखता देना | NETD 30mk कैमरा मॉड्यूल कोर,इन्फ्रारेड थर्मल कैमरा मॉड्यूल कोर,8X लगातार ज़ूम कैमरा मॉड्यूल |
||
उत्पाद विवरण
उत्पाद अवलोकन
iTL1208R दुनिया का पहला 8-माइक्रोन मेगापिक्सेल लघु इन्फ्रारेड कैमरा कोर है, जो 1280*1024 / 8μm ApexCore इन्फ्रारेड डिटेक्टर पर बनाया गया है। यह असाधारण रूप से कॉम्पैक्ट SWaP प्रोफाइल के भीतर मेगापिक्सेल थर्मल इमेजिंग और सटीक तापमान माप को जोड़ता है। केवल 22.6 * 22.6 * 34.5 मिमी मापने और 34.5 ग्राम (12 मिमी लेंस सहित) जितना हल्का होने पर, यह ±2°C या ±2% तक तापमान माप सटीकता प्रदान करता है।
यह मॉड्यूल बाहरी निरीक्षण और औद्योगिक तापमान माप अनुप्रयोगों के लिए अच्छी तरह से अनुकूल है जहां उच्च-रिज़ॉल्यूशन थर्मल इमेजिंग और सटीक तापमान माप दोनों की आवश्यकता होती है। यह हल्के स्मार्ट उपकरणों के लिए एक एकीकृत थर्मल इमेजिंग और तापमान माप समाधान प्रदान करता है।
मुख्य विशेषताएं
8μm मेगापिक्सेल सफलता
- दुनिया का पहला 8μm मेगापिक्सेल थर्मल कैमरा कोर।
- ApexCore 1280*1024 / 8μm सुपर इन्फ्रारेड डिटेक्टर द्वारा संचालित, उच्च रिज़ॉल्यूशन को अल्ट्रा-कॉम्पैक्ट एकीकरण के साथ संतुलित करता है।
SWaP प्रदर्शन में सबसे आगे
- केवल 22.6 * 22.6 * 34.5 मिमी मापता है, 34.5 ग्राम (12 मिमी लेंस के साथ) वजन करता है, और केवल 1W की खपत करता है।
- मेगापिक्सेल थर्मल इमेजिंग के लिए आकार की बाधा को तोड़ता है।
जर्मेनियम-मुक्त ऑप्टिक्स, तेज एकीकरण
- विविध अनुप्रयोग आवश्यकताओं के लिए कई लेंस विकल्पों के साथ जर्मेनियम-मुक्त चाल्कोजेनाइड ऑप्टिक्स।
- सरलीकृत सिस्टम एकीकरण के लिए RAW और YUV डेटा आउटपुट के साथ MIPI CSI छवि आउटपुट इंटरफ़ेस।
उत्पाद विनिर्देश
| मॉडल | iTL1208R |
|---|---|
| आईआर डिटेक्टर संकेतक | |
| संवेदनशील सामग्री | VOx |
| रिज़ॉल्यूशन | 1280*1024 |
| पिक्सेल आकार | 8μm |
| स्पेक्ट्रल प्रतिक्रिया | 8μm ~ 14μm |
| विशिष्ट NETD | ≤30mK |
| छवि प्रसंस्करण | |
| डिजिटल फ्रेम दर | 25/30 हर्ट्ज |
| स्टार्ट-अप समय | ≤6s |
| डिजिटल वीडियो | RAW / YUV / TMP |
| छवि एल्गोरिथम | NUC / 3DNR / DNS / DRC / EE |
| छवि प्रदर्शन | 10 प्रकार (व्हाइट हॉट / लावा / आयरन रेड / हॉट आयरन / मेडिकल / आर्कटिक / रेनबो 1 / रेनबो 2 / टिंट / ब्लैक हॉट) |
| पीसी सॉफ्टवेयर | |
| आईसीसी सॉफ्टवेयर | मॉड्यूल नियंत्रण और वीडियो डिस्प्ले |
| विद्युत | |
| मानक बाहरी इंटरफ़ेस | 34पिन_कनेक्टर इंटरफ़ेस: BP04SD-34-0065-R0 |
| संचार इंटरफ़ेस | TTL-232 / I2C |
| डिजिटल वीडियो इंटरफ़ेस | MIPI-CSI |
| आपूर्ति वोल्टेज | 4.5–5.5V |
| विशिष्ट बिजली की खपत | 1W |
| तापमान माप | |
| संचालन तापमान | -10℃ ~ +50℃ |
| तापमान माप सीमा | -20℃ ~ 150℃, 100℃ ~ 550℃; अनुकूलन और विस्तार समर्थित |
| तापमान माप सटीकता | 23℃ ±3℃ पर ±2℃ या ±2% का बड़ा |
| आंशिक तापमान माप | तापमान माप क्षेत्रों के अधिकतम, न्यूनतम और औसत मानों के आउटपुट का समर्थन करता है |
| यांत्रिक | |
| आकार (लेंस सहित) |
5 मिमी लेंस के साथ: 22.6 मिमी * 22.6 मिमी * 50 मिमी (लेंस बाहरी व्यास Φ37 मिमी)
10 मिमी लेंस के साथ: 22.6 मिमी * 22.6 मिमी * 45.3 मिमी (लेंस बाहरी व्यास Φ33 मिमी) 12 मिमी लेंस के साथ: 22.6 मिमी * 22.6 मिमी * 34.5 मिमी (लेंस बाहरी व्यास Φ26.6 मिमी) 17 मिमी लेंस के साथ: 22.6 मिमी * 22.6 मिमी * 35.4 मिमी (लेंस बाहरी व्यास Φ27 मिमी) 25 मिमी लेंस के साथ: 22.6 मिमी * 22.6 मिमी * 44.2 मिमी (लेंस बाहरी व्यास Φ33 मिमी) 35 मिमी लेंस के साथ: 22.6 मिमी * 22.6 मिमी * 50.9 मिमी (लेंस बाहरी व्यास Φ43.2 मिमी) |
| वजन (लेंस सहित) |
85.5 ± 4.5 ग्राम (5 मिमी लेंस)
70.5 ± 3.6 ग्राम (10 मिमी लेंस) 35.7 ± 2 ग्राम (12 मिमी लेंस) 40.7 ± 2.1 ग्राम (17 मिमी लेंस) 71.0 ± 3.6 ग्राम (25 मिमी लेंस) 110 ± 5.5 ग्राम (35 मिमी लेंस) |
| पर्यावरणीय अनुकूलनशीलता | |
| संचालन तापमान | -40℃ ~ +70℃ |
| भंडारण तापमान | -45℃ ~ +85℃ |
| आर्द्रता | 5% ~ 95%, गैर-संक्षेपण |
| कंपन | 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष |
| प्रभाव | हाफ साइन वेव, 40 ग्राम/11ms, प्रभाव दिशा, 3 अक्ष, 6 दिशा |
| प्रमाणन | ROHS2.0 / REACH |
| ऑप्टिकल लेंस | फिक्स्ड फोकस एथर्मल: 5 / 10 / 12 / 17 / 25 / 35 मिमी |
औद्योगिक अनुप्रयोग
iTL1208R थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से जंगल की आग, बिजली रखरखाव, फोटोवोल्टिक निरीक्षण, सुरक्षा निगरानी, पहनने योग्य उपकरणों, पोर्टेबल उपकरणों और अन्य मांग वाले औद्योगिक वातावरणों में उपयोग किया जाता है।
हमारे बारे में
हमारा दृष्टिकोण: संवेदन की सीमाओं को आगे बढ़ाना और लोगों के अपने आसपास की दुनिया से जुड़ने के तरीके को बदलना।
हमारा मिशन: दुनिया भर के उद्योगों को बदलने के लिए इन्फ्रारेड सेंसिंग तकनीक की शक्ति का उपयोग करना, जिससे स्मार्ट निर्णय, सुरक्षित वातावरण और अधिक जुड़ा हुआ भविष्य सक्षम हो सके।
हमारा मूल्य: उन्नत इन्फ्रारेड तकनीक बनाना जो दुनिया को एक बेहतर जगह बनाती है।
अक्सर पूछे जाने वाले प्रश्न
1. इन्फ्रारेड थर्मोग्राफी क्या है?
थर्मोग्राफी वस्तु की सतह के तापमान का पता लगाने की एक नई और प्रभावी गैर-आक्रामक नैदानिक विधि है। किसी वस्तु से उत्सर्जित इन्फ्रारेड (आईआर) विकिरण को तापमान वितरण मानचित्र के रूप में दर्ज और कल्पना की जाती है।
2. इन्फ्रारेड थर्मोग्राफी का उपयोग किस लिए किया जा सकता है?
इन्फ्रारेड थर्मल इमेज का उपयोग घर के निरीक्षण करने, संरचनात्मक दोषों, विद्युत दोषों, यांत्रिक दोषों, लोगों और जानवरों में शारीरिक परिवर्तनों और बहुत कुछ निर्धारित करने के लिए किया जा सकता है।
3. इन्फ्रारेड थर्मोग्राफी के क्या फायदे हैं?
गैर-विनाशकारी परीक्षण के लिए, यह परीक्षण करने में सरल और प्रतिक्रिया करने में तेज है, बिना किसी क्षति के, जिसके परिणामस्वरूप लागत की बचत होती है, कार्य दक्षता बढ़ती है, और जनशक्ति और उपकरण मूल्यह्रास कम होता है। चिकित्सा थर्मोग्राफी के लिए, यह मानव शरीर में छिपी समस्याओं को खोजने में बहुत कुशल है - 100% सुरक्षित, बिना विकिरण या दर्द के - जिससे यह प्रारंभिक स्वास्थ्य स्क्रीनिंग के लिए एक आदर्श उपकरण बन जाता है।
