औद्योगिक थर्मोग्राफी के लिए 1280x1024/12μm इन्फ्रारेड कैमरा मॉड्यूल कोर
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | COIN1212R |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| तापमान की रेंज | -20℃~+550℃ (अनुकूलन योग्य) | तापमान सटीकता | ± 2 ℃ या ± 2% |
|---|---|---|---|
| संकल्प | 1280x1024/12μm | नेटडी | ≤40mK/F1.0/25℃ |
| वर्णक्रमीय श्रेणी | 8~14μm एलडब्ल्यू | डिजिटल फ़्रेम दर | 30 हर्ट्ज |
| प्रमुखता देना | कैमरा मॉड्यूल कोर 640x512,थर्मोग्राफी कैमरा मॉड्यूल कोर,17um इन्फ्रारेड थर्मल कैमरा मॉड्यूल |
||
उत्पाद विवरण

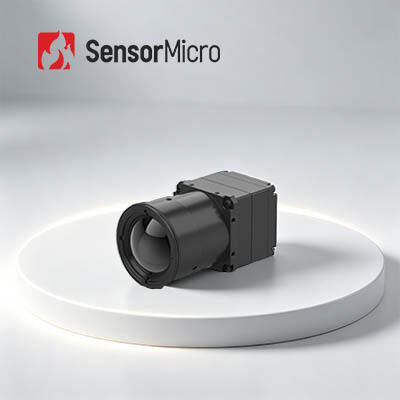

औद्योगिक थर्मोग्राफी के लिए 1280x1024 12μm इन्फ्रारेड कैमरा मॉड्यूल कोर
उत्पाद का अवलोकन
COIN1212R इन्फ्रारेड कैमरा कोर में एक मेगापिक्सल 1280*1024/12μm अनकूल्ड इन्फ्रारेड डिटेक्टर है, जो उन्नत सिग्नल प्रोसेसिंग सर्किट और तापमान माप एल्गोरिदम के साथ एकीकृत है।यह व्यापक रूप से अपनाए गए धारावाहिक संचार प्रोटोकॉल का समर्थन करता है और ऑप्टिकल लेंस विकल्पों की एक पूरी श्रृंखला के साथ विभिन्न प्रकार के वीडियो आउटपुट इंटरफ़ेस प्रदान करता है.
तापमान अंतर का शीघ्र पता लगाने और स्पष्ट थर्मल छवियों और सटीक तापमान डेटा प्रदान करने में सक्षम,यह तापमान माप प्रणाली के द्वितीयक विकास को काफी सरल बनाता है.
मुख्य विशेषताएं
उच्च परिभाषा वाली इमेजिंग, सटीक पता लगाने
- मेगापिक्सल उच्च-परिभाषा पता लगाने से व्यापक दृश्यों और बड़े क्षेत्रों पर अवरक्त तापमान माप संभव हो जाता है
- जब तापमान में मामूली बदलावों की निगरानी की जाती है, तो लक्ष्य के अधिक थर्मल विवरण स्पष्ट रूप से प्रकट होते हैं
पूरी तरह से सुसज्जित और कुशल
- शीर्ष स्तर के बड़े प्रारूप के अनकूल्ड इन्फ्रारेड डिटेक्टर के साथ विकसित
- छवि की गुणवत्ता बढ़ाने के लिए कई उन्नत छवि प्रसंस्करण एल्गोरिदम के साथ एकीकृत
- तापमान माप की सटीकता ±3°C या ±3%, अनुकूलन योग्य विस्तार के साथ -20°C से 150°C और 0 से 550°C के दायरे का समर्थन करता है
कई विन्यास, त्वरित एकीकरण
- डीवीपी और बीटी सहित विभिन्न छवि आउटपुट मोड का समर्थन करता है।1120
- सीरियल पोर्ट कंट्रोल के साथ RAW/YUV इमेज डेटा आउटपुट
उत्पाद विनिर्देश
| मॉडल | COIN1212R |
|---|---|
| आईआर डिटेक्टर सूचक |
संवेदनशील सामग्री:VOx संकल्पः1280*1024 पिक्सेल आकारः12μm स्पेक्ट्रल प्रतिक्रियाः8μm ~ 14μm विशिष्ट एनईटीडीः≤40mK/F1.0/25°C |
| छवि प्रसंस्करण |
डिजिटल फ्रेम दरः30Hz प्रारंभ समयः6s एनालॉग वीडियोः/ डिजिटल वीडियोःRAW/YUV422/TMP छवि एल्गोरिथ्मःगैर-एकसमानता सुधार (एनयूसी), 3 डी शोर कमी (3 डीएनआर), 2 डी शोर दमन (डीएनएस), गतिशील रेंज संपीड़न (डीआरसी), किनारे वृद्धि (ईई) छवि प्रदर्शनः10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट) |
| पीसी सॉफ्टवेयर | आईसीसी सॉफ्टवेयर:मॉड्यूल नियंत्रण और वीडियो डिस्प्ले |
| विद्युत |
मानक बाहरी इंटरफ़ेसः50पिनः DF40C-50DP-0.4V ((51), (HRS, पुरुष) विस्तार बोर्डःयूएसबी 3।0 संचार इंटरफ़ेसःटीटीएल-232 डिजिटल वीडियो इंटरफ़ेसःDVP16/BT.1120/MIPI आपूर्ति वोल्टेजः4.5~5.5V विशिष्ट बिजली की खपतः1.0W |
| तापमान माप |
ऑपरेटिंग तापमानः-10°C~+50°C तापमान माप सीमाः-20°C~150°C, 0°C~550°C; अनुकूलन और विस्तार का समर्थन करें तापमान माप की सटीकता:±2°C / ±2% से अधिक आंशिक तापमान माप:तापमान माप क्षेत्रों के अधिकतम, न्यूनतम और औसत समर्थन आउटपुट मूल्य एसडीके:एंड्रॉयड/विंडोज/लिनक्स; वीडियो स्ट्रीम विश्लेषण और ग्रे से तापमान में रूपांतरण प्राप्त करें |
| मैकेनिकल |
नंगे कोर का आकार ((मिमी):14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm; 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm नंगे नाभिक का भार ((g):14mm/19mm/25mm: 19.7±1g; 35mm/50mm/100m: 32.5±1g |
| पर्यावरण के अनुकूल |
ऑपरेटिंग तापमानः-40°C~+70°C भंडारण तापमानः-45°C~+85°C आर्द्रता:5%~95%, गैर-संक्षेपण कंपन:5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष प्रभाव:आधा साइन तरंग, 40g/11ms, प्रभाव दिशा 3 अक्ष, 6 दिशा प्रमाणीकरणःROHS2.0/REACH |
| ऑप्टिकल लेंस |
ऑप्टिकल लेंस:फिक्स्ड फोकस एथर्मलः 14 मिमी/19 मिमी/24 मिमी सुरक्षा स्तरःIP67 (फ्रंट लेंस) |
औद्योगिक अनुप्रयोग
COIN1212R थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से विद्युत बिजली निरीक्षण, मशीन विजन, भवन एचवीएसी सुरक्षा और निगरानी, आउटडोर, अग्निशमन और बचाव, कानून प्रवर्तन और बचाव आदि में उपयोग किया जाता है।
उत्पाद लाभ
विविध उत्पाद पोर्टफोलियो
विभिन्न एकीकरण आवश्यकताओं को पूरा करने के लिए इन्फ्रारेड डिटेक्टर, कैमरा कोर और मॉड्यूल सहित उत्पाद प्रारूपों की एक विस्तृत श्रृंखला।
उत्पाद की विविधता
कई एरे रिज़ॉल्यूशन, पिक्सेल आकार, तरंग बैंड और लेंस विकल्प संयोजन विविध अनुप्रयोगों के लिए अधिक लचीलापन प्रदान करते हैं।
उत्कृष्ट प्रदर्शन
स्पष्ट इमेजिंग, कॉम्पैक्ट आकार, कम बिजली की खपत, उच्च संवेदनशीलता और मजबूत विश्वसनीयता ऎसे डिजाइन किए गए हैं जो पर्यावरण की चुनौतियों की एक विस्तृत श्रृंखला के तहत प्रदर्शन करते हैं।
आसान एकीकरण
कई इंटरफेस विकल्प एकीकरण को सरल बनाते हैं और कई अनुप्रयोग क्षेत्रों में तेजी से विकास की अनुमति देते हैं।
अक्सर पूछे जाने वाले प्रश्न
इन्फ्रारेड आइसोथर्म क्या है?
आइसोथर्म ग्राफ पर एक ही तापमान मूल्य वाले बिंदुओं को जोड़ने वाली रेखा को आइसोथर्म कहा जाता है। आइसोथर्म अलग-अलग अवस्थाएं दिखाते हैं, और प्रतिनिधित्व किया गया तापमान भी अलग है,जो निम्नलिखित स्थितियों में विभाजित हैं:
- यदि आइसोथर्म दुर्लभ है, तो विभिन्न स्थानों के बीच तापमान का अंतर अपेक्षाकृत छोटा है; यदि आइसोथर्म घना है, तो इसका अर्थ है कि विभिन्न स्थानों में तापमान बहुत अलग है।
- यदि आइसोथर्म सीधी है तो इसका अर्थ है कि तापमान वितरण को प्रभावित करने वाले कुछ कारक हैं; यदि आइसोथर्म घुमावदार है,इसका मतलब यह है कि तापमान वितरण को प्रभावित करने वाले कई कारक हैं.
- पूर्व-पश्चिम प्रवृत्ति का अर्थ है कि तापमान अक्षांश के साथ भिन्न होता है, और अक्षांश कारक मुख्य कारक है; यदि आइसोथर्म तटरेखा के समानांतर है,जिसका अर्थ है कि समुद्र से दूरी के साथ तापमान भिन्न होता है, और समुद्र से दूरी मुख्य कारक है।
