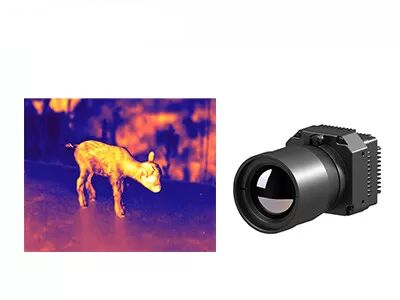

VOx अनकूल्ड इन्फ्रारेड कैमरा मॉड्यूल LWIR हाई रेजोल्यूशन 1280x1024

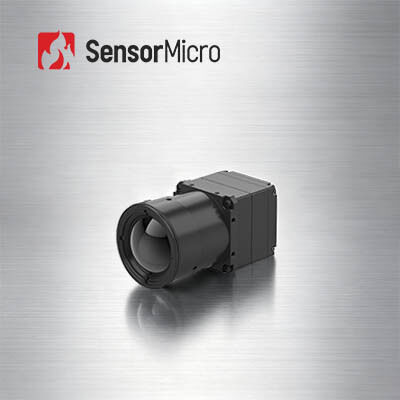

VOx उच्च रिज़ॉल्यूशन थर्मल कैमरा मॉड्यूल अनकूल्ड LWIR 1280x1024 / 12μm

PLUG1212R SensorMicro द्वारा विकसित PLUG-R श्रृंखला अनकूल्ड इन्फ्रारेड कैमरा मॉड्यूल में से एक है। यह बाजार में पसंदीदा फोकल प्लेन एरे VOx माइक्रोबोलोमीटर अनकूल्ड इन्फ्रारेड डिटेक्टर, पेशेवर सिग्नल प्रोसेसिंग सर्किट और इमेज प्रोसेसिंग प्लेटफॉर्म को अपनाता है, जो पूरी तरह से लक्ष्य इन्फ्रारेड विकिरण को तापमान डेटा में बदल देता है। इसका तापमान मापन उपलब्ध है और तापमान रेंज औद्योगिक तापमान मापन के लिए -20℃~150 ℃ से अनुकूलन योग्य हो सकती है।

बड़े एरे 1280x1024 रिज़ॉल्यूशन के साथ, PLUG1212R अनकूल्ड थर्मल मॉड्यूल अधिक छवि विवरण प्रस्तुत कर सकता है और दृश्य का बड़ा क्षेत्र समर्थन करता है। कम 12μm पिक्सेल आकार बेहतर स्थानिक रिज़ॉल्यूशन प्रदान करता है और समान रेंज मिशन को प्राप्त करने के लिए छोटे ऑप्टिकल लेंस फोकस से मेल खाता है।

- पिक्सेल पिच: 12μm

- रिज़ॉल्यूशन: 1280x1024

- स्पेक्ट्रा रेंज: 8μm -14μm

- उच्च संवेदनशीलता: NETD<30mK

- तापमान रेंज: -20℃~150℃, 100℃~550℃

- तापमान सटीकता: ±2℃ या ±2%

- उच्च विश्वसनीयता और मजबूत पर्यावरणीय अनुकूलन क्षमता।

PLU1212R इन्फ्रारेड इमेजिंग मॉड्यूल का व्यापक रूप से पावर इलेक्ट्रिसिटी, मशीन विजन, बिल्डिंग इंस्पेक्शन, मेटलर्जिकल पेट्रोकेमिकल आदि में उपयोग किया जाता है।

1. इन्फ्रारेड आइसोथर्म क्या है?

आइसोथर्म ग्राफ पर समान तापमान मान वाले बिंदुओं को जोड़ने वाली रेखा को आइसोथर्म कहा जाता है। आइसोथर्म विभिन्न राज्यों को दर्शाते हैं, और दर्शाया गया तापमान भी अलग होता है, जिसे निम्नलिखित स्थितियों में विभाजित किया गया है।

- यदि आइसोथर्म विरल है, तो विभिन्न स्थानों के बीच तापमान का अंतर अपेक्षाकृत छोटा होता है; यदि आइसोथर्म सघन है, तो इसका मतलब है कि विभिन्न स्थानों में तापमान बहुत अलग है।

- यदि आइसोथर्म सीधी है, तो इसका मतलब है कि तापमान वितरण को प्रभावित करने वाले कुछ कारक हैं; यदि आइसोथर्म घुमावदार है, तो इसका मतलब है कि तापमान वितरण को प्रभावित करने वाले कई कारक हैं

- पूर्व-पश्चिम प्रवृत्ति का अर्थ है कि तापमान अक्षांश के साथ बदलता रहता है, और अक्षांश कारक मुख्य कारक है; यदि आइसोथर्म तटरेखा के समानांतर है, जिसका अर्थ है कि तापमान समुद्र से दूरी के साथ बदलता रहता है, और समुद्र से दूरी मुख्य कारक है।
