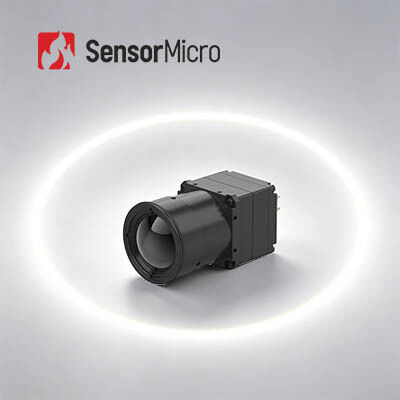

1280×1024/12μm LWIR इन्फ्रारेड कैमरा मॉड्यूल 8~14μm स्पेक्ट्रल रेंज के साथ
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | COIN1212R |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 1280x1024/12μm | नेटडी | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8~14μm | डिजिटल फ़्रेम दर | 30 हर्ट्ज |
| वोल्टेज आपूर्ति | 4.5~5.5V | विशिष्ट बिजली की खपत | 1.0 डब्ल्यू |
| प्रमुखता देना | उच्च संकल्प LWIR कैमरा मॉड्यूल,14um थर्मल कैमरा मॉड्यूल,VOx थर्मल इमेजिंग कैमरा कोर |
||
उत्पाद विवरण

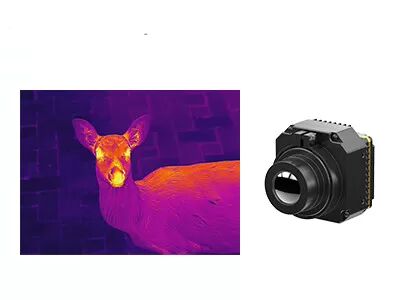

1280*1024/12μm इन्फ्रारेड कैमरा मॉड्यूल LWIR 8~14μm स्पेक्ट्रल रेंज
COIN1212R, सेंसरमाइक्रो द्वारा विकसित COIN-R श्रृंखला के अनकूल्ड इन्फ्रारेड कैमरा मॉड्यूल में से एक है। यह एक मेगापिक्सल 1280*1024/12μm अनकूल्ड इन्फ्रारेड डिटेक्टर का उपयोग करता है,व्यावसायिक संकेत प्रसंस्करण सर्किट, और उन्नत इमेज प्रोसेसिंग प्लेटफॉर्म लक्ष्य अवरक्त विकिरण को सटीक तापमान डेटा में पूरी तरह से परिवर्तित करने के लिए।मॉड्यूल औद्योगिक अनुप्रयोगों के लिए -20°C से 550°C तक अनुकूलन योग्य सीमाओं के साथ तापमान माप का समर्थन करता है.
अपने बड़े 1280x1024 रिज़ॉल्यूशन सरणी के साथ, COIN1212R अनकूल्ड थर्मल मॉड्यूल बेहतर छवि विवरण प्रदान करता है और व्यापक दृश्य क्षेत्र अनुप्रयोगों का समर्थन करता है।12μm के कम पिक्सेल आकार से बेहतर स्थानिक रिज़ॉल्यूशन मिलता है और एक ही रेंज मिशन उद्देश्यों को प्राप्त करने के लिए कम ऑप्टिकल लेंस फोकल लंबाई को सक्षम बनाता है.
मुख्य विशेषताएं
उच्च परिभाषा वाली इमेजिंग, सटीक पता लगाने
- मेगापिक्सल उच्च-परिभाषा पता लगाने से व्यापक दृश्यों और बड़े क्षेत्रों पर अवरक्त तापमान माप संभव हो जाता है
- छोटे तापमान परिवर्तनों की निगरानी करते समय अधिक थर्मल विवरणों का स्पष्ट खुलासा
पूरी तरह से सुसज्जित और कुशल
- उच्चतम स्तर के बड़े प्रारूप के अनकूल्ड इन्फ्रारेड डिटेक्टर के साथ विकसित
- बेहतर छवि गुणवत्ता के लिए कई उन्नत छवि प्रसंस्करण एल्गोरिदम के साथ एकीकृत
- तापमान माप की सटीकता ±3°C या ±3% तक, अनुकूलन योग्य विस्तार के साथ -20°C से 150°C और 0 से 550°C के दायरे का समर्थन करना
कई विन्यास, त्वरित एकीकरण
- डीवीपी और बीटी सहित विभिन्न छवि आउटपुट मोड का समर्थन करता है।1120
- सीरियल पोर्ट कंट्रोल के साथ RAW/YUV इमेज डेटा आउटपुट
उत्पाद विनिर्देश
| मॉडल | COIN1212R |
|---|---|
| आईआर डिटेक्टर सूचक | |
| संवेदनशील सामग्री | VOx |
| संकल्प | 1280*1024 |
| पिक्सेल आकार | 12μm |
| स्पेक्ट्रल प्रतिक्रिया | 8μm ~ 14μm |
| विशिष्ट NETD | ≤40mK/F1.0/25°C |
| छवि प्रसंस्करण | |
| डिजिटल फ्रेम दर | 30Hz |
| प्रारंभ समय | 6s |
| एनालॉग वीडियो | / |
| डिजिटल वीडियो | RAW/YUV422/TMP |
| छवि एल्गोरिथ्म | असमानता सुधार (एनयूसी) थ्रीडी शोर में कमी (3DNR) 2 डी शोर दमन (डीएनएस) गतिशील सीमा संपीड़न (DRC) किनारे को बढ़ाना (ईई) |
| छवि प्रदर्शन | 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट) |
| पीसी सॉफ्टवेयर | |
| आईसीसी सॉफ्टवेयर | मॉड्यूल नियंत्रण और वीडियो डिस्प्ले |
| विद्युत | |
| मानक बाहरी इंटरफ़ेस | 50पिनः DF40C-50DP-0.4V ((51), (HRS, पुरुष) |
| विस्तार बोर्ड | यूएसबी 3।0 |
| संचार इंटरफ़ेस | टीटीएल-232 |
| डिजिटल वीडियो इंटरफ़ेस | DVP16/BT.1120/MIPI |
| आपूर्ति वोल्टेज | 4.5~5.5V |
| सामान्य बिजली की खपत | 1.0W |
| तापमान माप | |
| ऑपरेटिंग तापमान | -10°C~+50°C |
| तापमान माप सीमा | -20°C~150°C, 0°C~550°C; अनुकूलन और विस्तार का समर्थन करें |
| तापमान माप की सटीकता | ±2°C / ±2% से अधिक |
| आंशिक तापमान माप | तापमान माप क्षेत्रों के अधिकतम, न्यूनतम और औसत समर्थन आउटपुट मूल्य |
| एसडीके | एंड्रॉयड/विंडोज/लिनक्स; वीडियो स्ट्रीम विश्लेषण और ग्रे से तापमान में रूपांतरण प्राप्त करें |
| मैकेनिकल | |
| नंगे कोर का आकार ((मिमी) | 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm |
| नंगे नाभिक का भार ((जी) | 14 मिमी/19 मिमी/25 मिमीः 19.7±1 ग्राम 35mm/50mm/100m: 32.5±1g |
| पर्यावरण के अनुकूल | |
| ऑपरेटिंग तापमान | -40°C~+70°C |
| भंडारण तापमान | -45°C~+85°C |
| आर्द्रता | 5%~95%, गैर-संक्षेपण |
| कंपन | 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष |
| प्रभाव | आधा साइन तरंग, 40g/11ms, प्रभाव दिशा 3 अक्ष, 6 दिशा |
| प्रमाणन | ROHS2.0/REACH |
| ऑप्टिकल लेंस | |
| ऑप्टिकल लेंस | फिक्स्ड फोकस एथर्मलः 14 मिमी/19 मिमी/24 मिमी |
| सुरक्षा स्तर | IP67 (फ्रंट लेंस) |
औद्योगिक अनुप्रयोग
COIN1212R इन्फ्रारेड इमेजिंग मॉड्यूल का व्यापक रूप से पावर इलेक्ट्रिसिटी, मशीन विजन, बिल्डिंग इंस्पेक्शन, मेटलर्जिकल पेट्रोकेमिकल और विभिन्न अन्य औद्योगिक अनुप्रयोगों में उपयोग किया जाता है।
विविध उत्पाद पोर्टफोलियो
- उत्पाद की विविधताकई एरे रिज़ॉल्यूशन, पिक्सेल आकार, तरंग बैंड और लेंस विकल्प संयोजन विविध अनुप्रयोगों के लिए अधिक लचीलापन प्रदान करते हैं।
- उत्कृष्ट प्रदर्शन:स्पष्ट इमेजिंग, कॉम्पैक्ट आकार, कम बिजली की खपत, उच्च संवेदनशीलता और मजबूत विश्वसनीयता ऎसे डिजाइन किए गए हैं जो पर्यावरण की चुनौतियों की एक विस्तृत श्रृंखला के तहत प्रदर्शन करते हैं।
- आसान एकीकरण:कई इंटरफेस विकल्प एकीकरण को सरल बनाते हैं और कई अनुप्रयोग क्षेत्रों में तेजी से विकास की अनुमति देते हैं।
अक्सर पूछे जाने वाले प्रश्न
1इन्फ्रारेड थर्मल इमेजिंग क्या है?
इन्फ्रारेड थर्मल इमेजिंग वस्तुओं के बारे में जानकारी इकट्ठा करने के लिए इन्फ्रारेड विकिरण और थर्मल ऊर्जा का उपयोग करने की एक विधि है, ताकि उनकी छवियों को तैयार किया जा सके,या वस्तुओं के तापमान की जानकारी प्राप्त, कम दृश्यता वाले वातावरण में भी।
2इन्फ्रारेड थर्मल इमेजिंग कैसे काम करती है?
इन्फ्रारेड थर्मल इमेजिंग प्रणाली इन्फ्रारेड तकनीक का एक निष्क्रिय संपर्क रहित पता लगाने और पहचान है।यह दृश्य के अवरक्त विकिरण को अवरक्त ऑप्टिकल प्रणाली के माध्यम से फोकल प्लेन सरणी अवरक्त डिटेक्टर पर केंद्रित करता है जो अवरक्त विकिरण के माध्यम से गुजर सकता हैथर्मल डिटेक्टर अलग-अलग तीव्रता के विकिरण संकेत को संबंधित विद्युत संकेत में परिवर्तित करता है और फिर प्रवर्धन और वीडियो प्रसंस्करण के माध्यम से,इन्फ्रारेड छवि बनाता है जिसे नग्न आंखों से देखा जा सकता है.
