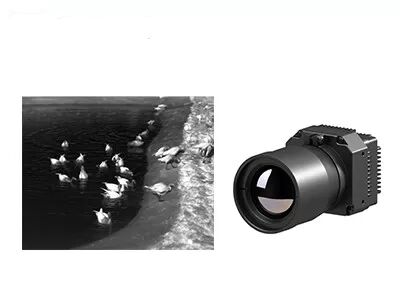

रेडियोमेट्रिक थर्मल कैमरा मॉड्यूल अनकूल्ड LWIR 1280x1024 / 12μm

  • Radiometric Thermal Camera Module Uncooled LWIR 1280x1024 / 12μm
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या COIN1212R
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 1280x1024/12μm नेटडी ≤40mK/F1.0/25℃
वर्णक्रमीय श्रेणी 8~14μm डिजिटल फ़्रेम दर 30 हर्ट्ज
विशिष्ट बिजली की खपत 1.0 डब्ल्यू वोल्टेज आपूर्ति 4.5~5.5V
प्रमुखता देना

VOx थर्मल कैमरा मॉड्यूल 12um

,

LWIR थर्मल कैमरा मॉड्यूल 1280x1024

,

VOx LWIR कैमरा मॉड्यूल
एक संदेश छोड़ें
उत्पाद विवरण

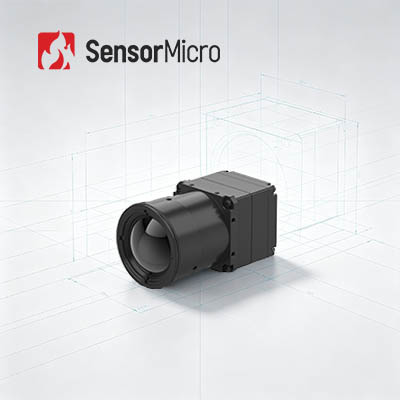

रेडियोमेट्रिक थर्मल कैमरा मॉड्यूल अनकूल्ड LWIR 1280x1024 / 12µm

COIN1212R इन्फ्रारेड कैमरा कोर में एक मेगापिक्सेल 1280*1024/12µm अनकूल्ड इन्फ्रारेड डिटेक्टर है, जो उन्नत सिग्नल प्रोसेसिंग सर्किट और तापमान माप एल्गोरिदम के साथ एकीकृत है। यह व्यापक रूप से अपनाए गए सीरियल संचार प्रोटोकॉल का समर्थन करता है और ऑप्टिकल लेंस विकल्पों की एक पूरी श्रृंखला के साथ विभिन्न वीडियो आउटपुट इंटरफेस प्रदान करता है। तापमान अंतर का तेज़ी से पता लगाने और स्पष्ट थर्मल छवियां और सटीक तापमान डेटा देने में सक्षम, यह तापमान माप प्रणालियों के द्वितीयक विकास को महत्वपूर्ण रूप से सुव्यवस्थित करता है। यह इसे बुद्धिमान निगरानी, ​​उच्च-स्तरीय विनिर्माण, प्रक्रिया नियंत्रण, वैज्ञानिक अनुसंधान और अन्य उच्च-स्तरीय थर्मल इमेजिंग अनुप्रयोगों में अनुप्रयोगों के लिए एक ऑल-इन-वन थर्मल इमेजिंग एकीकरण समाधान बनाता है।

मुख्य विशेषताएं
  • उच्च-परिभाषा इमेजिंग, सटीक पहचान
    • मेगापिक्सेल उच्च-परिभाषा पहचान व्यापक दृश्यों और बड़े क्षेत्रों पर इन्फ्रारेड तापमान माप को सक्षम बनाती है
    • छोटे तापमान भिन्नताओं की निगरानी करते समय, लक्ष्य के अधिक थर्मल विवरण स्पष्ट रूप से प्रकट होते हैं
  • पूर्ण-विशेषताओं और कुशल
    • एक शीर्ष-स्तरीय बड़े-प्रारूप अनकूल्ड इन्फ्रारेड डिटेक्टर के साथ विकसित
    • छवि गुणवत्ता बढ़ाने के लिए कई उन्नत छवि प्रसंस्करण एल्गोरिदम के साथ एकीकृत
    • तापमान माप सटीकता ±3°C या ±3% तक, -20°C से 150°C और 0 से 550°C रेंज का समर्थन करता है, अनुकूलन योग्य विस्तार के साथ
  • एकाधिक कॉन्फ़िगरेशन, तीव्र एकीकरण
    • DVP और BT.1120 सहित विभिन्न छवि आउटपुट मोड का समर्थन करता है
    • सीरियल पोर्ट नियंत्रण के साथ RAW/YUV छवि डेटा आउटपुट
उत्पाद विनिर्देश
मॉडल COIN1212R
IR डिटेक्टर संकेतक
संवेदनशील सामग्री VOx
रिज़ॉल्यूशन 1280*1024
पिक्सेल आकार 12µm
स्पेक्ट्रल प्रतिक्रिया 8µm ~ 14µm
विशिष्ट NETD ≤40mK/F1.0/25℃
छवि प्रसंस्करण
डिजिटल फ्रेम दर 30Hz
स्टार्ट-अप समय 6s
एनालॉग वीडियो /
डिजिटल वीडियो RAW/YUV422/TMP
छवि एल्गोरिथम गैर-समानता सुधार (NUC)
3D शोर में कमी (3DNR)
2D शोर दमन (DNS)
गतिशील रेंज संपीड़न (DRC)
किनारे वृद्धि (EE)
छवि प्रदर्शन 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट)
पीसी सॉफ्टवेयर
ICC सॉफ्टवेयर मॉड्यूल नियंत्रण और वीडियो प्रदर्शन
विद्युत
मानक बाहरी इंटरफ़ेस 50 पिन: DF40C-50DP-0.4V(51), (HRS, पुरुष)
विस्तार बोर्ड USB3.0
संचार इंटरफ़ेस TTL-232
डिजिटल वीडियो इंटरफ़ेस DVP16/BT.1120/MIPI
आपूर्ति वोल्टेज 4.5~5.5V
विशिष्ट बिजली की खपत 1.0W
तापमान माप
संचालन तापमान -10℃~+50℃
तापमान माप रेंज -20℃~150℃, 0℃~550℃; अनुकूलन और विस्तार का समर्थन करता है
तापमान माप सटीकता ±2℃ / ±2% का बड़ा
आंशिक तापमान माप तापमान माप क्षेत्रों के अधिकतम, न्यूनतम और औसत मान आउटपुट का समर्थन करता है
SDK Android/Windows/Linux; ग्रे से तापमान तक वीडियो स्ट्रीम विश्लेषण और रूपांतरण प्राप्त करें
यांत्रिक
बेयर कोर आकार (मिमी) 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm
35mm/50mm/100m: 35.4mm*35.4mm*17.8mm
बेयर कोर वजन (ग्राम) 14mm/19mm/25mm: 19.7±1g
35mm/50mm/100m: 32.5±1g
पर्यावरणीय अनुकूलनशीलता
संचालन तापमान -40℃~+70℃
भंडारण तापमान -45℃~+85℃
आर्द्रता 5%~95%, गैर-संक्षेपण
कंपन 5.35grms, यादृच्छिक कंपन, 3-अक्ष
प्रभाव हाफ साइन वेव, 40g/11ms, प्रभाव दिशा 3 अक्ष, 6 दिशाएं
प्रमाणन ROHS2.0/REACH
ऑप्टिकल लेंस
ऑप्टिकल लेंस फिक्स्ड फोकस एथर्मल: 14mm/19mm/24mm
सुरक्षा स्तर IP67 (सामने का लेंस)
औद्योगिक अनुप्रयोग

COIN1212R इन्फ्रारेड इमेजिंग मॉड्यूल का व्यापक रूप से पावर इलेक्ट्रिसिटी, मशीन विजन, बिल्डिंग निरीक्षण, धातुकर्म पेट्रोकेमिकल आदि में उपयोग किया जाता है।

मानकीकृत सेवा
  • पूर्ण दस्तावेज़ीकरण: उत्पाद मैनुअल, सेटअप गाइड और चयन संदर्भ। बिना किसी अनुमान के शुरुआत करें।
  • विकास और परीक्षण सहायता: नमूना एकीकृत परीक्षण, प्रदर्शन मूल्यांकन और पैरामीटर सत्यापन आसान बनाया गया।
  • उन्नत डेवलपर टूलकिट: गहन एकीकरण के लिए SDK, API, एल्गोरिदम और डिबगिंग टूल।
  • रिमोट तकनीकी सहायता: 24/7 सहायता - महत्वपूर्ण मुद्दों के लिए त्वरित प्रतिक्रिया और समय पर समाधान।
  • वारंटी: इष्टतम प्रदर्शन को बहाल करने के लिए मूल पुर्जे और सख्त प्रक्रिया पालन।
अक्सर पूछे जाने वाले प्रश्न
1. सिरेमिक पैकेजिंग इन्फ्रारेड डिटेक्टर के बारे में
सिरेमिक पैकेजिंग प्रक्रिया धातु पैकेजिंग के समान है, जो एक परिपक्व इन्फ्रारेड डिटेक्टर पैकेजिंग तकनीक है। धातु पैकेजिंग की तुलना में, पैक किए गए डिटेक्टर का आयतन और वजन काफी कम हो जाएगा। सिरेमिक पैकेजिंग के लिए, इसके रीडआउट सर्किट में स्व-समायोजित ऑपरेटिंग तापमान फ़ंक्शन होता है और इसे TEC स्थिरीकरण की आवश्यकता नहीं होती है।
2. वेफर लेवल पैकेजिंग
वेफर-लेवल पैकेजिंग, जिसे वेफर-लेवल साइज पैकेजिंग के रूप में भी जाना जाता है, सेमीकंडक्टर उद्योग में उन्नत पैकेजिंग तकनीक का एक महत्वपूर्ण हिस्सा बन गया है। वेफर लेवल पैकेजिंग (WLP) पूरी MEMS वेफर पर सीधे उच्च वैक्यूम पैकेजिंग को पूरा करने की प्रक्रिया है, फिर एक एकल इन्फ्रारेड डिटेक्टर बनाने के लिए स्क्रibing और कटिंग की जाती है। यह डाइसिंग से पहले IR डिटेक्टर वेफर पर सीधे अधिकांश या सभी पैकेजिंग और परीक्षण प्रक्रियाओं को करता है। यह एक बेहतर चिप साइज पैकेज है जो छोटे आकार, हल्के वजन, पोर्टेबल, हैंडहेल्ड, कम कीमत और उच्च उत्पादन दक्षता की जरूरतों को पूरा करता है।
