120x90 रिज़ॉल्यूशन 12μm पिक्सेल पिच 25Hz फ्रेम दर मोबाइल उपकरणों के लिए रेडियोमेट्रिक थर्मल मॉड्यूल

उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या TIMO112
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
वर्णक्रमीय श्रेणी 8~14μm फ्रेम रेट 25हर्ट्ज
संकल्प 120x90 पिक्सेल पिच 12μm
तापमान की रेंज -20℃~+550℃ उत्पादित आंकड़े 14 बिट कच्चा
प्रमुखता देना

डीवीपी इंटरफ़ेस थर्मल कैमरा मॉड्यूल

,

थर्मल कैमरा मॉड्यूल 120x90

,

14um थर्मल कैमरा कोर

एक संदेश छोड़ें
उत्पाद विवरण
उत्पाद अवलोकन

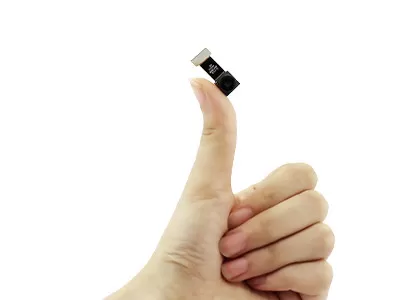

TIMO120 मिनिएचर इन्फ्रारेड मॉड्यूल वेफर-लेवल ऑप्टिक्स, एक 120×90 / 12μm वेफर-लेवल पैकेज (WLP) डिटेक्टर, और लक्ष्य क्षेत्र की थर्मल इमेज और गर्मी वितरण को तेज़ी से कैप्चर करने के लिए एक बुनियादी छवि प्रसंस्करण सर्किट को एकीकृत करता है।

TIMO120 थर्मल इमेजिंग मॉड्यूल को अनुकूलित आकार, वजन, बिजली और लागत (SWaP-C) इन्फ्रारेड इमेजिंग अनुप्रयोगों के लिए इंजीनियर किया गया है। इसकी अल्ट्रा-मिनिएचर संरचना और अल्ट्रा-लो पावर खपत इसे लागत, आकार और वजन पर सख्त आवश्यकताओं वाले विभिन्न स्मार्ट उपकरणों, थर्मल इमेजर और मोबाइल टर्मिनलों में एकीकरण के लिए आदर्श बनाती है।

मुख्य विशेषताएं
अंतिम SWaP-C अनुकूलन के साथ किफायती अल्ट्रा-मिनिएचर मॉड्यूल
  • एंट्री-लेवल इन्फ्रारेड थर्मल इमेजिंग यूनिट, अधिकतम लागत दक्षता के साथ बुनियादी थर्मल इमेजिंग कार्यक्षमता को सक्षम करता है
  • कॉम्पैक्ट आकार, हल्का और कम बिजली की खपत - मिनिएचर उपकरणों में एकीकरण के लिए आदर्श
सिद्ध प्रदर्शन और तीव्र प्रतिक्रिया
  • अल्ट्रा-लो पावर डिज़ाइन, केवल 9mW की खपत
  • 25Hz की फ्रेम दर के साथ स्मूथ इमेजिंग
लचीला एकीकरण, व्यापक संगतता
  • SPI इमेज इंटरफ़ेस का समर्थन करता है, विभिन्न एम्बेडेड प्लेटफार्मों के साथ संगत
  • RoHS 2.0 पर्यावरण मानकों के अनुरूप
उत्पाद विनिर्देश
मॉडल TIMO112
रिज़ॉल्यूशन 120×90
पिक्सेल आकार 12μm
स्पेक्ट्रल प्रतिक्रिया 8~14μm
फोकस मोड फोकस फ्री
लेंस (HFOV/FL) 50° / 1.6mm | 90° / 0.9mm
वजन (ग्राम) 1.8
आकार (मिमी, FPC के बिना) 12.6mm × 12.6mm × 8.8mm | 12.6mm × 12.6mm × 6.6mm
पिन की संख्या 40PIN
आउटपुट डेटा 14bit रॉ
फ्रेम दर 25Hz
तापमान माप सीमा -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
तापमान माप सटीकता ±2℃ / ±2% में से अधिक
ऑपरेटिंग तापमान -20℃~+60℃
आर्द्रता 5%~85%
भंडारण तापमान -45℃~+85℃
प्रमाणन RoHS 2.0 / REACH
औद्योगिक अनुप्रयोग

TIMO112 इन्फ्रारेड थर्मल कैमरा मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है, जिसमें थर्मोग्राफी, इंटेलिजेंट हार्डवेयर, स्मार्ट बिल्डिंग, स्मार्ट होम, AIoT और बहुत कुछ शामिल हैं।

TIMO112 infrared thermal camera module shown in an industrial application context
विविध उत्पाद पोर्टफोलियो

विभिन्न एकीकरण आवश्यकताओं को पूरा करने के लिए उत्पाद प्रारूपों की एक विस्तृत श्रृंखला - जिसमें इन्फ्रारेड डिटेक्टर, कैमरा कोर और मॉड्यूल शामिल हैं।

समृद्ध उत्पाद विविधता

कई ऐरे रिज़ॉल्यूशन, पिक्सेल आकार, वेवबैंड और लेंस विकल्प संयोजन विविध अनुप्रयोगों के लिए अधिक लचीलापन प्रदान करते हैं।

उत्कृष्ट प्रदर्शन

स्पष्ट इमेजिंग, कॉम्पैक्ट आकार, कम बिजली की खपत, उच्च संवेदनशीलता और मजबूत विश्वसनीयता - पर्यावरणीय चुनौतियों की एक विस्तृत श्रृंखला के तहत प्रदर्शन करने के लिए डिज़ाइन किया गया है।

आसान एकीकरण

कई इंटरफ़ेस विकल्प एकीकरण को सीधा बनाते हैं और कई एप्लिकेशन फ़ील्ड में तेजी से विकास को सक्षम करते हैं।

अक्सर पूछे जाने वाले प्रश्न
1. लेंस के संबंध में थर्मल इमेजिंग और विज़ुअल इमेजिंग के बीच क्या अंतर है?

मुख्य अंतर लेंस सामग्री में निहित है। थर्मल इमेजिंग लेंस विशेष सामग्री से बने होने चाहिए क्योंकि इन्फ्रारेड गर्मी विकिरण कांच (सिलिकॉन) से नहीं गुजर सकता है। इसके बजाय, जर्मेनियम, क्रोमियम और अन्य धातु सामग्री से बने विशेष लेंस का उपयोग किया जाता है। यह थर्मल इमेजिंग लेंस को ऑप्टिकल लेंस की तुलना में अधिक महंगा भी बनाता है, जो डिवाइस की समग्र उच्च लागत में योगदान देता है।

2. इमेजिंग सिद्धांत के संबंध में थर्मल इमेजिंग और विज़ुअल इमेजिंग के बीच क्या अंतर है?

उनके इमेजिंग सिद्धांत मौलिक रूप से समान हैं। इमेजिंग डिवाइस एक निश्चित तरंग दैर्ध्य सीमा के भीतर प्रकाश तरंगों को कैप्चर करते हैं। प्रकृति में, दृश्य प्रकाश की तरंग दैर्ध्य सीमा 0.39μm से 0.78μm तक होती है, जबकि इन्फ्रारेड थर्मल विकिरण की तरंग दैर्ध्य सीमा 0.75μm से 1000μm तक होती है। जब तक किसी लक्ष्य का तापमान पूर्ण शून्य (-273℃) से ऊपर होता है, तब तक वह इन्फ्रारेड विकिरण उत्सर्जित करेगा।
