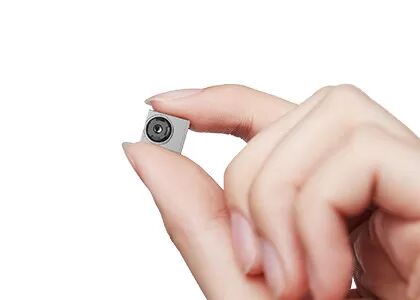

OEM छोटे आकार का बिना ठंडा किया हुआ LWIR थर्मल इमेजिंग कोर 256x192 12μm
| उत्पत्ति के प्लेस | वुहान, हुबेई प्रांत, चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | टिमो256 |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | negotiable |
| भुगतान शर्तें | एल/सी,टी/टी |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| संकल्प | 256x192 | पिक्सेल पिच | 12μM |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8 ~ 14μm | तापमान की रेंज | -20℃~+120℃ (अनुकूलन योग्य) |
| नेटडी | ≤45mK | आकार | 15x13x6.83 मिमी |
| प्रमुखता देना | थर्मल इमेजिंग कोर 256x192,छोटा थर्मल इमेजिंग कोर 12uM,ओईएम इन्फ्रारेड थर्मल कैमरा मॉड्यूल |
||
उत्पाद विवरण
TIMO256 थर्मल कैमरा कोर
हल्के वजन LWIR 256x192 रिज़ॉल्यूशन, 12μm पिक्सेल आकार के साथ अनकूल्ड थर्मल इमेजिंग कोर
उत्पाद का वर्णन
TIMO256 अनकूल्ड IR इमेजिंग मॉड्यूल, जिसे अनकूल्ड थर्मल मॉड्यूल के रूप में भी जाना जाता है, सेंसरमाइक्रो द्वारा विकसित TIMO इन्फ्रारेड कैमरा मॉड्यूल परिवार में से एक है।इसमें एक असाधारण रूप से छोटे आकार का 256x192/12μm वेफर लेवल पैकेज (WLP) इन्फ्रारेड डिटेक्टर शामिल है जो 8 से 14 माइक्रोन तक की लंबी तरंग दैर्ध्य को कवर करता है.
डब्ल्यूएलपी प्रौद्योगिकी के लिए धन्यवाद, TIMO256 थर्मल आईआर कैमरा मॉड्यूल सुपर माइक्रो संरचना प्राप्त करता है,अति कम लागत खर्च जबकि एक सस्ती कीमत पर अधिक संवेदनशीलता और बेहतर छवि गुणवत्ता प्रदान करता है, जिससे ग्राहक अपनी आवश्यकताओं के अनुसार सबसे उपयुक्त प्रकार चुन सके।
अपनी पूरी तरह से अनुकूलित संरचना के कारण, TIMO256 थर्मल कैमरा कोर लोकप्रिय है और व्यापक रूप से इन्फ्रारेड थर्मल इमेजिंग अनुप्रयोगों जैसे थर्मोग्राफी, महामारी की रोकथाम, स्मार्ट हार्डवेयर,एआईओटी आदि.
मुख्य विशेषताएं
- डिटेक्टर: WLP अनकूल्ड माइक्रोबोलोमीटर
- संकल्पः 256x192 / 12 μm
- लघु आकारः 15x13x6.83 मिमी
- NETD: ≤45mK
उत्पाद विनिर्देश
| मॉडल | TIMO-256 |
| आईआर डिटेक्टर प्रदर्शन | |
| संकल्प | 256x192 |
| पिक्सेल पिच | 12μm |
| स्पेक्ट्रल रेंज | 8~14μm |
| NETD | ≤ 45mK |
| लेंस का प्रकार | डब्ल्यूएलओ |
| फ़ोकस मोड | फिक्स्ड ज़ूम |
| एचएफओवी | 53°±1° |
| क्षेत्र की गहराई | 10 सेमी अनंत तक |
| फ्रेम दर | 1~30 हर्ट्ज (अनुकूलित) |
| तापमान माप | |
| तापमान सीमा | -20°C ~ +120°C (अनुकूलित) |
| तापमान सटीकता | अनुकूलन योग्य (शरीर या औद्योगिक थर्मोग्राफी की आवश्यकताओं को पूरा करें) |
| इंटरफेस/नियंत्रण | |
| एवीडीडी | 3.6V±0.05V |
| वीएसके/वीडीईटी | 5.0±0.05V |
| डीवीडी | 1.8V±0.05V |
| इंटरफेस | डिजिटल इंटरफेस |
| बिजली की खपत | 70mW |
| शारीरिक विशेषताएं | |
| आयाम (मिमी) | 15x13x6.83 (विशिष्टताओं को लागू किया जाएगा) |
| ऑपरेशन तापमान | -20°C ~ +60°C |
| भंडारण तापमान | -40°C ~ +85°C |
औद्योगिक अनुप्रयोग
TIMO256 थर्मल कैमरा कोर का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है, जैसे कि थर्मोग्राफी, बुद्धिमान हार्डवेयर, स्मार्ट बिल्डिंग, स्मार्ट होम, AIoT आदि।
हमारे आईआर उत्पाद
उच्च संवेदनशीलता और उत्कृष्ट प्रदर्शन
अवरक्त उद्योग में विश्व में अग्रणी प्रौद्योगिकी
विभिन्न इन्फ्रारेड डिटेक्टर उपलब्ध
विभिन्न प्रारूपों और पिक्सेल आकारों में दोनों अनकूल्ड और कूल्ड आईआर डिटेक्टर
तेजी से वितरण सुनिश्चित करने के लिए बड़े पैमाने पर उत्पादन
लाखों डिटेक्टरों की वार्षिक उत्पादन क्षमता के साथ तीन उत्पादन लाइनें।
सामान्य प्रश्न
1थर्मल इमेज और विजुअल इमेज के बीच अंतर
लेंस का मुख्य अंतर यह है कि थर्मल इमेजिंग लेंस को विशेष सामग्रियों से बनाया जाना चाहिए। इसका मुख्य कारण यह है कि अवरक्त ताप विकिरण कांच (सिलिकॉन) से नहीं गुजर सकता है,इसलिए विशेष लेंस विशेष जर्मनियम से बने होते हैंइस कारण थर्मल इमेजिंग लेंस की कीमत ऑप्टिकल लेंस की तुलना में थोड़ा अधिक होती है, जिससे पूरे डिवाइस की कीमत भी बढ़ जाती है।
2. इमेजिंग सिद्धांत के बारे में थर्मल इमेज और विजुअल इमेज के बीच अंतर
उनके इमेजिंग सिद्धांत मूल रूप से समान हैं। इमेजिंग डिवाइस एक निश्चित तरंग दैर्ध्य रेंज के भीतर प्रकाश तरंगों की छवि बनाते हैं। प्रकृति में दृश्य प्रकाश की तरंग दैर्ध्य रेंज 0.39μm से 0.78μm तक होती है,जबकि अवरक्त ताप विकिरण की तरंग दैर्ध्य सीमा 0 से है.75μm से 1000μm. जब तक लक्ष्य तापमान पूर्ण शून्य -273 °C से अधिक है, तब तक अवरक्त विकिरण होगा।
