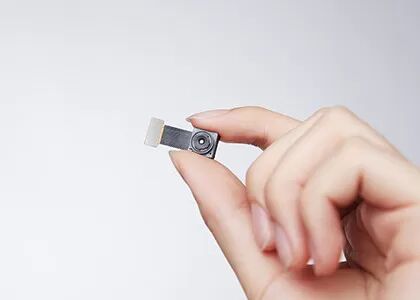

OEM छोटा आकार 120x90 रिज़ॉल्यूशन 12μm पिक्सेल पिच रेडियोमेट्रिक थर्मल मॉड्यूल अनकूल्ड थर्मल कैमरा मॉड्यूल
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | TIMO112 |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 120x90 | पिक्सेल पिच | 12μm |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8~14μm | तापमान की रेंज | -20℃~+550℃ |
| फ्रेम रेट | 25हर्ट्ज | संकेन्द्रित विधि | फोकस मुक्त |
| प्रमुखता देना | एलडब्ल्यूआईआर थर्मल इमेजिंग कैमरा मॉड्यूल,ओईएम थर्मल इमेजिंग कैमरा मॉड्यूल,अनकूल्ड थर्मल इमेजिंग कोर 12um |
||
उत्पाद विवरण
उत्पाद अवलोकन
TIMO112 अनकूल्ड IR इमेजिंग मॉड्यूल, जिसे अनकूल्ड थर्मल मॉड्यूल के रूप में भी जाना जाता है, सेंसरमाइक्रो द्वारा विकसित TIMO इन्फ्रारेड कैमरा मॉड्यूल परिवार का हिस्सा है। इसमें 8 से 14 माइक्रोन तक की लंबी-तरंग दैर्ध्य रेंज को कवर करने वाला एक असाधारण रूप से छोटा 120×90 / 12μm वेफर-लेवल पैकेज (WLP) इन्फ्रारेड डिटेक्टर शामिल है।
WLP तकनीक की बदौलत, TIMO112 थर्मल IR कैमरा मॉड्यूल एक सुपर-माइक्रो संरचना और अल्ट्रा-लो लागत प्राप्त करता है, जबकि किफायती मूल्य पर अधिक संवेदनशीलता और बेहतर छवि गुणवत्ता प्रदान करता है - जिससे ग्राहक अपनी विशिष्ट आवश्यकताओं के लिए सबसे उपयुक्त कॉन्फ़िगरेशन चुन सकते हैं।
मुख्य विशेषताएं
अंतिम SWaP-C अनुकूलन के साथ किफायती अल्ट्रा-मिनिएचर मॉड्यूल
- एंट्री-लेवल इन्फ्रारेड थर्मल इमेजिंग यूनिट, अधिकतम लागत दक्षता के साथ बुनियादी थर्मल इमेजिंग कार्यक्षमता को सक्षम करता है
- कॉम्पैक्ट आकार, हल्का वजन और कम बिजली की खपत - लघु उपकरणों में एकीकरण के लिए आदर्श
सिद्ध प्रदर्शन और तीव्र प्रतिक्रिया
- अल्ट्रा-लो पावर डिज़ाइन, केवल 9mW की खपत
- 25Hz के फ्रेम रेट के साथ स्मूथ इमेजिंग
लचीला एकीकरण, व्यापक संगतता
- SPI इमेज इंटरफ़ेस का समर्थन करता है, विभिन्न एम्बेडेड प्लेटफार्मों के साथ संगत
- RoHS 2.0 पर्यावरण मानकों के अनुरूप
उत्पाद विनिर्देश
| मॉडल | TIMO112 |
| रिज़ॉल्यूशन | 120×90 |
| पिक्सेल आकार | 12μm |
| स्पेक्ट्रल प्रतिक्रिया | 8~14μm |
| फोकस मोड | फोकस फ्री |
| लेंस (HFOV/FL) | 50° / 1.6mm | 90° / 0.9mm |
| वजन (ग्राम) | 1.8 |
| आकार (मिमी, FPC के बिना) | 12.6mm × 12.6mm × 8.8mm | 12.6mm × 12.6mm × 6.6mm |
| पिन की संख्या | 40PIN |
| आउटपुट डेटा | 14bit Raw |
| फ्रेम रेट | 25Hz |
| तापमान माप सीमा | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| तापमान माप सटीकता | ±2℃ / ±2% में से अधिक |
| ऑपरेटिंग तापमान | -20℃~+60℃ |
| आर्द्रता | 5%~85% |
| भंडारण तापमान | -45℃~+85℃ |
| प्रमाणन | RoHS 2.0 / REACH |
औद्योगिक अनुप्रयोग
TIMO112 थर्मल कैमरा कोर का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है, जिसमें थर्मोग्राफी, इंटेलिजेंट हार्डवेयर, स्मार्ट बिल्डिंग, स्मार्ट होम, AIoT और बहुत कुछ शामिल हैं।
इन्फ्रारेड सेंसिंग में आपका विश्वसनीय भागीदार
गहन तकनीकी विशेषज्ञता
इन्फ्रारेड सेंसर तकनीक के अनुसंधान, विकास और अनुप्रयोग में कई वर्षों के अनुभव के साथ, हमने चिप डिजाइन, वेफर निर्माण, पैकेजिंग और परीक्षण, साथ ही सिस्टम एकीकरण में मजबूत क्षमताएं बनाई हैं। हमारी ठोस नींव हमें लगातार नवीन और विश्वसनीय उत्पाद वितरित करने में सक्षम बनाती है जो विकसित बाजार की मांगों को पूरा करते हैं।
इन्फ्रारेड सेंसिंग में नवाचार और व्यावहारिक कार्यान्वयन पर केंद्रित
हम थर्मल इमेजिंग में तकनीकी सफलताओं को चलाने के लिए प्रतिबद्ध हैं, लगातार NETD, SWaP और ऑपरेटिंग तापमान की सीमाओं को आगे बढ़ा रहे हैं। हमारे उत्पाद सुरक्षा, औद्योगिक निगरानी, बुद्धिमान प्रणालियों और बहुत कुछ में अनुप्रयोगों में लगातार अग्रणी हैं।
विविध उत्पाद पोर्टफोलियो
स्वतंत्र आर एंड डी और कई तकनीकी रास्तों द्वारा समर्थित, हम इन्फ्रारेड डिटेक्शन घटकों की एक व्यापक श्रृंखला प्रदान करते हैं - कूल्ड और अनकूल्ड दोनों - विभिन्न उद्योगों के लिए अनुरूप समाधान प्रदान करते हैं।
कठोर विश्वसनीयता सत्यापन गुणवत्ता आश्वासन सुनिश्चित करता है
एक मजबूत गुणवत्ता प्रबंधन प्रणाली द्वारा समर्थित, हमारे उत्पाद दीर्घकालिक स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए उत्पादन के दौरान कई परीक्षण प्रक्रियाओं से गुजरते हैं।
पेशेवर तकनीकी सहायता और संयुक्त विकास सेवाएं
हमारी इंजीनियरिंग टीम सिस्टम एकीकरण में तेजी लाने, दक्षता में सुधार करने और बाजार में आने के समय को कम करने के लिए ग्राहकों की आर एंड डी और उत्पाद टीमों के साथ मिलकर काम करती है। आपकी सफलता हमारा साझा मिशन है।
अक्सर पूछे जाने वाले प्रश्न
1. थर्मल इमेज बनाम विजुअल इमेज
दृश्य प्रकाश एक विद्युत चुम्बकीय तरंग है जिसे मनुष्यों द्वारा देखा जा सकता है। इसकी तरंग दैर्ध्य सीमा आम तौर पर 360-400 एनएम और 760-830 एनएम के बीच आती है। इस विद्युत चुम्बकीय स्पेक्ट्रम को दृश्य स्पेक्ट्रम भी कहा जाता है, जिसकी आवृत्ति सीमा लगभग 830-750 टीएचजेड से 395-360 टीएचजेड तक होती है।
इन्फ्रारेड एक विद्युत चुम्बकीय तरंग है जिसकी तरंग दैर्ध्य माइक्रोवेव और दृश्य प्रकाश के बीच होती है, जो 760 नैनोमीटर (एनएम) से 1 मिलीमीटर (मिमी) तक होती है। यह अदृश्य प्रकाश है जिसकी तरंग दैर्ध्य लाल प्रकाश से लंबी होती है, जिसकी आवृत्तियाँ लगभग 430 टीएचजेड से 300 गीगाहर्ट्ज़ की सीमा में होती हैं।
2. थर्मल इमेज बनाम विजुअल इमेज के डिटेक्टर
इमेजिंग उपकरणों के मुख्य डिटेक्टरों के लिए, दृश्य प्रकाश उपकरण सीडी और सीएमओएस डिटेक्टरों का उपयोग करते हैं, जबकि थर्मल इमेजिंग कूल्ड और अनकूल्ड डिटेक्टरों का उपयोग करती है। मुख्य अंतर यह है कि दृश्य प्रकाश सीडी/सीएमओएस सेंसर दृश्य प्रकाश बैंड में प्रकाश तरंगों को महसूस कर सकते हैं, जबकि थर्मल इमेजिंग डिटेक्टर इन्फ्रारेड बैंड में थर्मल विकिरण प्रकाश तरंगों को महसूस कर सकते हैं। इन्फ्रारेड थर्मल इमेजिंग डिटेक्टरों को विभिन्न निर्माण प्रक्रियाओं और पैकेजिंग सामग्रियों के अनुसार कई प्रकारों में विभाजित किया गया है। अधिक मैक्रोस्कोपिक धारणा यह है कि इन्फ्रारेड थर्मल इमेजिंग डिटेक्टर दृश्य प्रकाश सीडी की तुलना में अधिक महंगे होते हैं।
