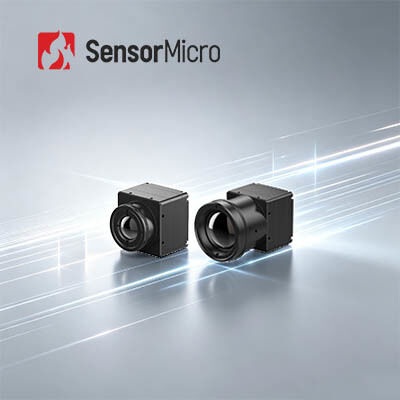

एलडब्ल्यूआईआर इन्फ्रारेड थर्मल मॉड्यूल 384x288 रिज़ॉल्यूशन 0.65W बिजली की खपत और मशीन विजन के लिए 25Hz/30Hz फ्रेम दर के साथ

  • LWIR Infrared Thermal Module with 384x288 Resolution 0.65W Power Consumption and 25Hz/30Hz Frame Rate for Machine Vision
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या COIN417G3
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 384x288 बिजली की खपत 0.65 डब्ल्यू
वर्णक्रमीय श्रेणी 8~14μm पिक्सेल पिच 17μm
नेटडी ≤30mK/F1.0/25℃ फ्रेम रेट 25/30/50 हर्ट्ज
प्रमुखता देना

LWIR इन्फ्रारेड थर्मल मॉड्यूल

,

640x512 इन्फ्रारेड थर्मल मॉड्यूल

,

UAV पेलोड LWIR थर्मल मॉड्यूल
एक संदेश छोड़ें
उत्पाद विवरण
एलडब्ल्यूआईआर इन्फ्रारेड थर्मल मॉड्यूल 384x288 मशीन विजन के लिए 25 हर्ट्ज/30 हर्ट्ज
उत्पाद का अवलोकन

COIN417G3 में एक 384×288/17μm अनकूल्ड इन्फ्रारेड डिटेक्टर शामिल है, जिसमें एक विशिष्ट NETD ≤30mK है। इस थर्मल मॉड्यूल में एक कॉम्पैक्ट डिजाइन, हल्के संरचना और 0.65W तक कम बिजली की खपत है।उन्नत छवि एल्गोरिदम असाधारण रूप से चिकनी थर्मल इमेजिंग प्रदान करते हैं.

विभिन्न किनारे देखने के परिदृश्यों के लिए अनुकूलित, COIN417G3 वेफर-स्तर अवरक्त कैमरा कोर सुरक्षा निगरानी और बाहरी सीमा अवलोकन के लिए विश्वसनीय रात थर्मल पता लगाने प्रदान करता है।औद्योगिक और मशीन विजन कार्यप्रवाहों के लिएऑटोमोटिव एडीएएस और उपभोक्ता एआईओटी उपकरणों के लिए, अल्ट्रा-लो बिजली की खपत उपकरण स्टैंडबाय जीवनकाल को बढ़ाता है।समृद्ध विस्तार इंटरफेस सभी मुख्यधारा के एम्बेडेड विजन टर्मिनलों के साथ निर्बाध एकीकरण की अनुमति देता है.

मुख्य विशेषताएं
  • व्यापक कार्यक्षमता, लागत प्रभावी डिजाइन
    • उच्च लागत प्रदर्शन वाले वेफर स्तर के पैकेजिंग डिटेक्टर का उपयोग करके विकसित किया गया
    • छवि की गुणवत्ता बढ़ाने के लिए उन्नत छवि प्रसंस्करण एल्गोरिदम के साथ एकीकृत
  • उत्कृष्ट प्रदर्शन, बेहतर इमेजिंग
    • उच्च संवेदनशीलता के साथ विशिष्ट NETD ≤30mK
    • अगली पीढ़ी के इमेज एल्गोरिदम स्पष्ट और तेज थर्मल इमेज प्रदान करते हैं
  • लचीला विस्तार, त्वरित एकीकरण
    • विभिन्न अनुप्रयोग परिदृश्यों के लिए कई ऑप्टिकल लेंस विकल्प उपलब्ध
    • USB2.0/DVP/LVDS/BT.656 छवि आउटपुट इंटरफ़ेस का समर्थन करता है
    • सीरियल पोर्ट नियंत्रण के साथ आउटपुट RAW/YUV छवि डेटा
उत्पाद विनिर्देश
मॉडल COIN417G3
आईआर डिटेक्टर सूचक
संवेदनशील सामग्री VOx
संकल्प 384×288
पिक्सेल आकार 17μm
स्पेक्ट्रल प्रतिक्रिया 8μm ~ 14μm
विशिष्ट NETD ≤30mK/F1.0/25°C
छवि प्रसंस्करण
डिजिटल फ्रेम दर 25/30/50 हर्ट्ज
प्रारंभ समय 6s
एनालॉग वीडियो PAL/NTSC
डिजिटल वीडियो RAW/YUV422
छवि एल्गोरिथ्म असमानता सुधार (एनयूसी)
थ्रीडी शोर में कमी (3DNR)
2 डी शोर दमन (डीएनएस)
गतिशील सीमा संपीड़न (DRC)
किनारे को बढ़ाना (ईई)
छवि प्रदर्शन 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट)
पीसी सॉफ्टवेयर
आईसीसी सॉफ्टवेयर मॉड्यूल नियंत्रण और वीडियो डिस्प्ले
विद्युत
मानक बाहरी इंटरफ़ेस 50Pin: DF40C-50DP-0.4V ((51), (HRS, Male)
विस्तार बोर्ड USB3.0/USB2.0/VPC/USB2.0&VPC
संचार इंटरफ़ेस टीटीएल-232/यूएसबी2.0
डिजिटल वीडियो इंटरफ़ेस DVP8/DVP16/USB2.0/BT.656/LVDS
आपूर्ति वोल्टेज 4.5~5.5V
सामान्य बिजली की खपत 0.65W
मैकेनिकल
नंगे कोर का आकार ((मिमी) 25.4mm × 25.4mm × 16.5mm
नंगे नाभिक का भार ((जी) 16.6±1
पर्यावरण के अनुकूल
ऑपरेटिंग तापमान -40°C~+70°C
भंडारण तापमान -45°C~+85°C
आर्द्रता 5%~95%, गैर-संक्षेपण
कंपन यादृच्छिक कंपन, 5.35 ग्राम, 3-अक्ष
प्रभाव आधा साइन तरंग, 40g/11ms, प्रभाव दिशा X अक्ष, 3 बार
प्रमाणन ROHS2.0/REACH
ऑप्टिकल लेंस
ऑप्टिकल लेंस फिक्स्ड फोकस एथर्मल: 4.8 मिमी/7 मिमी/9.1 मिमी/13 मिमी/19 मिमी/25 मिमी/35 मिमी
सुरक्षा स्तर IP67 (फ्रंट लेंस)
औद्योगिक अनुप्रयोग

COIN417G3 थर्मल इमेजिंग मॉड्यूल को औद्योगिक दृष्टि, सुरक्षा निगरानी, अग्निशमन और बचाव, आउटडोर, मशीन दृष्टि, ADAS और संबंधित क्षेत्रों में लागू किया जाता है।

हमारी सेवा का तरीका
पूर्व-बिक्री
  • आवश्यकता विश्लेषण
  • परिदृश्य मूल्यांकन
  • उत्पाद चयन
  • अनुकूलित समाधान
तैनाती
  • शीघ्र वितरण
  • प्रणाली एकीकरण और परीक्षण
  • तकनीकी प्रशिक्षण
  • आवेदन के लिए मार्गदर्शन
बिक्री के बाद
  • दूरस्थ निदान
  • वारंटी सेवा
  • फर्मवेयर उन्नयन
अक्सर पूछे जाने वाले प्रश्न
टी2एसएल ठंडा इन्फ्रारेड डिटेक्टर के फायदे

टाइप II सुपरग्रिट मुख्य रूप से उच्च प्रदर्शन अवरक्त फोकल प्लेन इमेजिंग सरणी के निर्माण में प्रयोग किया जाता है।ठंडा इन्फ्रारेड फोकल प्लेन डिटेक्टर उत्पाद विभिन्न क्षेत्रों में व्यापक बाजार संभावनाओं के साथ कई फायदे प्रदान करते हैं:

  • उच्च क्वांटम दक्षता, उच्च फ्रेम दर, उच्च संवेदनशीलता
  • मजबूत प्रवेश, मजबूत विरोधी हस्तक्षेप
  • सभी मौसमों में संचालन
  • व्यापक प्रतिक्रिया बैंड और उच्च परिचालन तापमान
  • छोटी अंधेरी धारा, लंबी तरंग/दोहरे रंग का उच्च पता लगाने की दक्षता
  • उच्च पता लगाने की दर, बेहतर एकरूपता, बड़े क्षेत्र सरणी उपकरणों के लिए अधिक उपयुक्त
