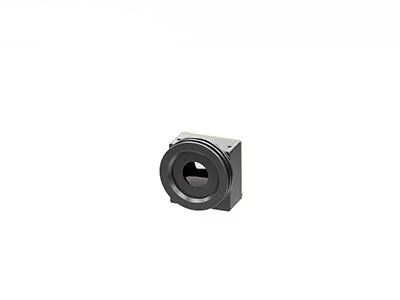

आउटडोर डिटेक्शन के लिए 25 मिमी लेंस अनकूल्ड LWIR थर्मल मॉड्यूल 640x512 12μM
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| संकल्प | 640x512 | बिजली की खपत | 0.8 डब्ल्यू |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8 ~ 14μm | पिक्सेल पिच | 12सुक्ष्ममापी |
| एनईटीडी | <40एमके | फ्रेम रेट | 25 हर्ट्ज / 30 हर्ट्ज |
| हाई लाइट | 25 मिमी लेंस थर्मल मॉड्यूल,आउटडोर डिटेक्शन LWIR थर्मल मॉड्यूल,डिटेक्शन थर्मल कैमरा कोर |
||
उत्पाद विवरण
अनकूल्ड LWIR थर्मल मॉड्यूल: 640x512 12μm, आउटडोर डिटेक्शन के लिए 25 मिमी लेंस
उत्पाद वर्णन
TWIN612 थर्मल मॉड्यूल ग्लोबल सेंसर टेक्नोलॉजी द्वारा विकसित एक नया आगमन उत्पाद है।
640x512/12μm अनकूल्ड इन्फ्रारेड कैमरा कोर एक उच्च प्रदर्शन वाला थर्मल इमेजिंग उपकरण है जो उन्नत इमेजिंग क्षमताओं और थर्मल विकिरण के प्रति असाधारण संवेदनशीलता प्रदान करता है।अत्याधुनिक अनकूल्ड माइक्रोबोलोमीटर तकनीक का उपयोग करके निर्मित, यह कैमरा कोर पारंपरिक थर्मल इमेजिंग सेंसर की तुलना में बेहतर छवि गुणवत्ता और विवरण प्रदान करता है।
640x512 पिक्सेल सरणी और 12µm की पिक्सेल पिच के साथ, यह कैमरा कोर 50 mk से कम की संवेदनशीलता के साथ अल्ट्रा-उच्च रिज़ॉल्यूशन इमेजिंग और असाधारण तापमान संवेदनशीलता प्रदान करता है।यह 14 बिट्स तक की एक विस्तृत गतिशील रेंज भी प्रदान करता है, जो विभिन्न ऑपरेटिंग वातावरणों में असाधारण सटीकता सुनिश्चित करता है।
सिरेमिक पैकेजिंग प्रक्रिया धातु पैकेजिंग के समान है, जो एक परिपक्व इन्फ्रारेड डिटेक्टर पैकेजिंग तकनीक है।धातु पैकेजिंग की तुलना में, पैक किए गए डिटेक्टर की मात्रा और वजन बहुत कम हो जाएगा।इस प्रकार, TWIN612 थर्मल मॉड्यूल उन उद्योगों पर लागू किया जा सकता है जिनकी आकार, वजन और बिजली की खपत पर सख्त आवश्यकताएं हैं।
मुख्य विशेषताएं
- मिनी आकार: 25.4 मिमी × 25.4 मिमी × 35 मिमी
- हल्का वजन: 25 ग्राम
- विशिष्ट NETD<40mk
- तीव्र, स्पष्ट थर्मल इमेजिंग
- सामान्य बिजली की खपत 0.8W जितनी कम
उत्पाद की विशेषताएं
| नमूना | TWIN612/आर |
| आईआर डिटेक्टर प्रदर्शन | |
| संकल्प | 640×512 |
| पिक्सेल आकार | 12μm |
| वर्णक्रमीय श्रेणी | 8~14μm |
| विशिष्ट NETD | ＜40एमके |
| मूर्ति प्रोद्योगिकी | |
| फ्रेम रेट | 25हर्ट्ज/30हर्ट्ज |
| स्टार्टअप का समय | 6s |
| एनालॉग वीडियो | पीएएल/एनटीएससी |
| डिजिटल वीडियो | YUV/BT.656/LVDS/USB2.0 |
| छवि प्रदर्शन | कुल 11 (व्हाइट हॉट/लावा/आयरनबो/एक्वा/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो1/रेनबो2/रेड हॉट/ब्लैक हॉट) |
| छवि एल्गोरिथ्म | एनयूसी/3डी/2डी/डीआरसी/ईई |
| विद्युत निर्दिष्टीकरण | |
| मानक बाहरी इंटरफ़ेस | 50पिन_एचआरएस |
| संचार इंटरफेस | आरएस232/यूएसबी2.0 |
| वोल्टेज आपूर्ति | 4~5.5V |
| विशिष्ट बिजली की खपत | 0.8W |
| तापमान माप | |
| तापमान रेंज आपरेट करना | -10℃~50℃ |
| तापमान मापन रेंज | -20℃~150℃, 0℃~550℃ |
| तापमान माप सटीकता | ±2℃ या ±2% से अधिक |
| एसडीके | विंडोज़/लिनक्स;वीडियो स्ट्रीम विश्लेषण और ग्रे से तापमान में रूपांतरण प्राप्त करें |
| भौतिक विशेषताएं | |
| आयाम (मिमी) | 25.4×25.4×35 (लेंस के बिना) |
| वज़न | 25 ग्राम (लेंस के बिना) |
| पर्यावरण अनुकूलता | |
| परिचालन तापमान | -40℃～+70℃ |
| भंडारण तापमान | -45℃～+85℃ |
| नमी | 5%~95%, गैर-संघनक |
| कंपन | 5.35 ग्राम, 3 एक्सिस |
| झटका | हाफ साइन वेव, 40 ग्राम/11 एमएस, 3 एक्सिस, 6 दिशा |
| प्रकाशिकी | |
| वैकल्पिक लेंस | फिक्स्ड एथरमल: 13 मिमी |
औद्योगिक अनुप्रयोग
TWIN612/R थर्मल इमेजिंग मॉड्यूल को थर्मोग्राफी, सुरक्षा निगरानी, यूएवी पेलोड, रोबोट, इंटेलिजेंट हार्डवेयर, एडीएएस, अग्निशमन और बचाव के क्षेत्र में लागू किया जाता है।
हमारे फायदे
पूछे जाने वाले प्रश्न
1. इन्फ्रारेड कैमरा क्या है?
इन्फ्रारेड थर्मल इमेजिंग सिस्टम इन्फ्रारेड विकिरण को समझने के लिए इन्फ्रारेड डिटेक्टरों का उपयोग करता है, और इसे विद्युत संकेतों में परिवर्तित करता है जिन्हें फिर प्रवर्धित किया जाता है, प्रदर्शित छवि में संसाधित किया जाता है।
2. इन्फ्रारेड कैमरे का मूल सिद्धांत
थर्मल इमेजिंग तकनीक एक प्रकार की निष्क्रिय, गैर-संपर्क पहचान और पहचानने वाली तकनीक है।इसके दो मुख्य कार्य हैं:
-थर्मोग्राफ़ी: गैर-संपर्क तापमान माप और दोष का पता लगाना
-रात्रि दृष्टि: पूर्ण अंधेरे में लक्ष्य का आसानी से पता लगाना और पहचानना
