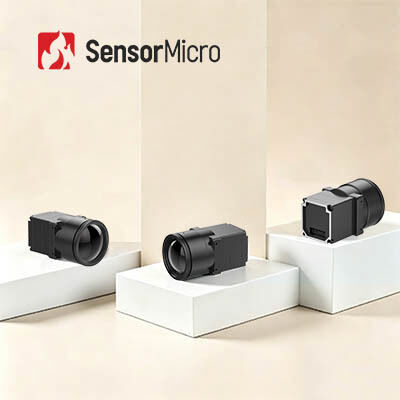

1280x1024 रिज़ॉल्यूशन 12μm पिक्सेल पिच और 30 हर्ट्ज फ्रेम दर के साथ अनकूल्ड एलडब्ल्यूआईआर थर्मल मॉड्यूल

  • Uncooled LWIR Thermal Module with 1280x1024 Resolution 12μm Pixel Pitch and 30Hz Frame Rate
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या COIN1212
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
फ्रेम रेट 30 हर्ट्ज संकल्प 1280x1024
वोल्टेज आपूर्ति 4.5~5.5V बिजली की खपत 1.0 डब्ल्यू
वर्णक्रमीय श्रेणी 8~14μm पिक्सेल पिच 12μm
प्रमुखता देना

25 मिमी लेंस थर्मल मॉड्यूल

,

आउटडोर डिटेक्शन LWIR थर्मल मॉड्यूल

,

डिटेक्शन थर्मल कैमरा कोर
एक संदेश छोड़ें
उत्पाद विवरण
14/19/25 मिमी लेंस के साथ अनकूल्ड LWIR थर्मल मॉड्यूल 1280x1024 12μm
COIN1212 इन्फ्रारेड कैमरा कोर
उत्पाद अवलोकन

उच्च-स्तरीय औद्योगिक और वैज्ञानिक थर्मल इमेजिंग अनुप्रयोगों के लिए तैयार, COIN1212 इन्फ्रारेड कैमरा कोर अल्ट्रा-फाइन थर्मल डिटेक्शन और लंबी दूरी की हाई-डेफिनिशन इमेजिंग प्राप्त करने के लिए 1280×1024 मेगापिक्सेल रिज़ॉल्यूशन के साथ एक प्रीमियम बड़े प्रारूप 12μm वेफर-स्तरीय इन्फ्रारेड डिटेक्टर का लाभ उठाता है।

उन्नत स्व-अनुकूली इमेजिंग एल्गोरिदम द्वारा सशक्त, यह जटिल वातावरण में छवि गुणवत्ता को अनुकूलित करता है और सूक्ष्म तापमान भिन्नता और लक्ष्य विवरण को सटीक रूप से कैप्चर करता है। पूर्ण-रेंज ऑप्टिकल लेंस संगतता और मल्टी-प्रोटोकॉल, मल्टी-इंटरफ़ेस आउटपुट क्षमताओं के साथ, यह प्रमुख बुनियादी ढांचे की सुरक्षा निगरानी, ​​​​उच्च परिशुद्धता विनिर्माण गुणवत्ता निरीक्षण, बुद्धिमान यातायात धारणा और पेशेवर वैज्ञानिक अनुसंधान प्रयोगों के लिए एक अत्यधिक एकीकृत, विश्वसनीय थर्मल इमेजिंग कोर समाधान प्रदान करता है।

मुख्य विशेषताएं
  • हाई-डेफिनिशन इमेजिंग, सटीक जांच
    • 1280×1024/12μm मेगापिक्सेल रिज़ॉल्यूशन विस्तृत क्षेत्र-दृश्य और लंबी दूरी की एचडी इमेजिंग को सक्षम बनाता है
    • निकट-सीमा अवलोकन के दौरान स्पष्ट रूप से बारीक लक्ष्य विवरण कैप्चर करता है
  • पूर्ण-विशेषताओं वाला और लागत-प्रभावी
    • उद्योग-अग्रणी बड़े प्रारूप वाले वेफर-स्तरीय इन्फ्रारेड डिटेक्टर के साथ निर्मित
    • छवि स्पष्टता और दृश्य गुणवत्ता बढ़ाने के लिए उन्नत छवि प्रसंस्करण एल्गोरिदम के साथ एकीकृत
  • तीव्र एकीकरण, त्वरित विकास
    • डीवीपी और बीटी.1120 सहित कई छवि आउटपुट इंटरफेस का समर्थन करता है
    • सीरियल पोर्ट नियंत्रण के साथ RAW/YUV छवि डेटा आउटपुट करता है
उत्पाद विशिष्टताएँ
नमूना COIN1212
आईआर डिटेक्टर संकेतक
संवेदनशील सामग्री स्वर
संकल्प 1280×1024
पिक्सेल आकार 12μm
वर्णक्रमीय प्रतिक्रिया 8μm ~ 14μm
विशिष्ट NETD ≤40mK/F1.0/25℃
मूर्ति प्रोद्योगिकी
डिजिटल फ़्रेम दर 30 हर्ट्ज
स्टार्टअप का समय 6s
एनालॉग वीडियो /
डिजिटल वीडियो रॉ/YUV422
छवि एल्गोरिथ्म गैर-एकरूपता सुधार (एनयूसी)
3डी शोर में कमी (3डीएनआर)
2डी शोर दमन (डीएनएस)
गतिशील रेंज संपीड़न (डीआरसी)
एज एन्हांसमेंट (ईई)
छवि प्रदर्शन 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट)
पीसी सॉफ्टवेयर
आईसीसी सॉफ्टवेयर मॉड्यूल नियंत्रण एवं वीडियो प्रदर्शन
विद्युतीय
मानक बाहरी इंटरफ़ेस 50पिन: डीएफ40सी-50डीपी-0.4वी(51), (एचआरएस,पुरुष)
एक्सटेंशन बोर्ड यूएसबी 3.0
संचार इंटरफेस टीटीएल 232
डिजिटल वीडियो इंटरफ़ेस डीवीपी16/बीटी.1120/एमआईपीआई
वोल्टेज आपूर्ति 4.5~5.5V
विशिष्ट बिजली की खपत 1.0W
यांत्रिक
नंगे कोर आकार (मिमी) 14मिमी/19मिमी/25मिमी: 25.4मिमी×25.4मिमी×19.3मिमी
35 मिमी / 50 मिमी / 100 मीटर: 35.4 मिमी × 35.4 मिमी × 17.8 मिमी
नंगे कोर वजन (जी) 14मिमी/19मिमी/25मिमी: 19.7±1 ग्राम
35 मिमी/50 मिमी/100 मीटर: 32.5±1 ग्राम
पर्यावरण अनुकूलता
परिचालन तापमान -40℃~+70℃
भंडारण तापमान -45℃~+85℃
नमी 5%~95%, गैर-संघनक
कंपन 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष
प्रभाव हाफ साइन वेव, 40 ग्राम/11 एमएस, प्रभाव दिशा एक्स एक्सिस, 3 बार
प्रमाणन ROHS2.0/पहुंच
ऑप्टिकल लेंस
ऑप्टिकल लेंस फिक्स्ड फोकस एथरमल: 14 मिमी / 19 मिमी / 25 मिमी / 35 मिमी / 50 मिमी / 100 मिमी
सुरक्षा स्तर IP67(फ्रंट लेंस)
औद्योगिक अनुप्रयोग
  • प्रमुख बुनियादी ढांचे की निगरानी
  • उच्च स्तरीय विनिर्माण
  • औद्योगिक निरीक्षण
  • वैज्ञानिक अनुसंधान
कंपनी प्रोफाइल

इन्फ्रारेड डिटेक्टरों के विश्व-अग्रणी निर्माता और सेवा प्रदाता के रूप में, SensorMicro इन्फ्रारेड थर्मल इमेजिंग समाधानों में वर्षों के गहन अनुभव का दावा करता है। "सेंसरमाइक्रो, सेंस मोर" के मूल दर्शन से प्रेरित और उपयोगकर्ता की जरूरतों से प्रेरित होकर, हम इन्फ्रारेड प्रौद्योगिकी की पूरी क्षमता को अनलॉक करने, दुनिया भर में ग्राहकों को उच्च प्रदर्शन वाले उत्पाद और पेशेवर सेवाएं प्रदान करने के लिए समर्पित हैं।

अक्सर पूछे जाने वाले प्रश्नों
इन्फ्रारेड कैमरा क्या है?

इन्फ्रारेड थर्मल इमेजिंग सिस्टम इन्फ्रारेड विकिरण को समझने के लिए इन्फ्रारेड डिटेक्टरों का उपयोग करता है, और इसे विद्युत संकेतों में परिवर्तित करता है जिन्हें फिर प्रवर्धित किया जाता है, प्रदर्शित छवि में संसाधित किया जाता है।

इन्फ्रारेड कैमरे का मूल सिद्धांत

थर्मल इमेजिंग तकनीक एक प्रकार की निष्क्रिय, गैर-संपर्क पहचान और पहचानने वाली तकनीक है। इसके दो मुख्य कार्य हैं:

  • थर्मोग्राफी: गैर-संपर्क तापमान माप और दोष का पता लगाना
  • रात्रि दृष्टि: पूर्ण अंधकार में लक्ष्य का आसानी से पता लगाना और पहचानना
