तीव्र और स्पष्ट इमेजिंग और उच्च सटीकता तापमान के लिए सिरेमिक पैकेज्ड LWIR थर्मल मॉड्यूल। माप
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| संकल्प | 640x512 | बिजली की खपत | 0.8 डब्ल्यू |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8 ~ 14μm | पिक्सेल पिच | 12सुक्ष्ममापी |
| एनईटीडी | <40एमके | फ्रेम रेट | 25 हर्ट्ज / 30 हर्ट्ज |
| हाई लाइट | सिरेमिक पैकेज्ड LWIR थर्मल मॉड्यूल,क्लियर इमेजिंग LWIR थर्मल मॉड्यूल,ADAS LWIR कैमरा मॉड्यूल |
||
उत्पाद विवरण
तीव्र और स्पष्ट इमेजिंग और उच्च सटीकता तापमान के लिए सिरेमिक पैकेज्ड LWIR थर्मल मॉड्यूल।माप
उत्पाद वर्णन

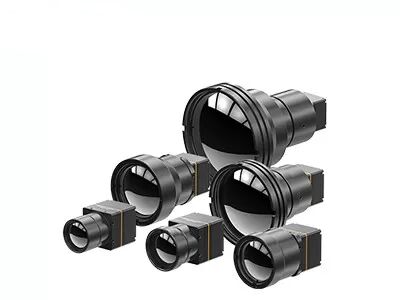

TWIN612 थर्मल मॉड्यूल ग्लोबल सेंसर टेक्नोलॉजी द्वारा विकसित एक नया आगमन उत्पाद है।यह 640×512/12µm सिरेमिक पैकेज अनकूल्ड इन्फ्रारेड डिटेक्टर को एकीकृत करता है।विशिष्ट NETD＜40mk के साथ, TWIN612 थर्मल मॉड्यूल स्पष्ट, तेज और अधिक विस्तृत छवि प्रस्तुत कर सकता है।
-20℃~150℃/0~550℃ की तापमान माप सीमा, ±2℃ या ±2% की सटीकता और 30 हर्ट्ज तक फ्रेम दर के साथ, थर्मल मॉड्यूल चिकनी थर्मल छवि और सटीक तापमान माप की गारंटी देता है।
TWIN612 थर्मल मॉड्यूल में कॉम्पैक्ट डिज़ाइन, हल्के वजन की संरचना और 0.8w जितनी कम बिजली की खपत के फायदे हैं।उन्नत छवि एल्गोरिदम और तापमान माप फ़ंक्शन के साथ, TWIN612 थर्मल मॉड्यूल अधिक स्थिर छवियां और सटीक तापमान प्रस्तुत करता है।
सिरेमिक पैकेजिंग प्रक्रिया धातु पैकेजिंग के समान है, जो एक परिपक्व इन्फ्रारेड डिटेक्टर पैकेजिंग तकनीक है।धातु पैकेजिंग की तुलना में, पैक किए गए डिटेक्टर की मात्रा और वजन बहुत कम हो जाएगा।इस प्रकार, TWIN612 थर्मल मॉड्यूल उन उद्योगों पर लागू किया जा सकता है जिनकी आकार, वजन और बिजली की खपत पर सख्त आवश्यकताएं हैं।
मुख्य विशेषताएं
- मिनी आकार: 25.4 मिमी × 25.4 मिमी × 35 मिमी
- हल्का वजन: 25 ग्राम
- विशिष्ट NETD<40mk
- तीव्र, स्पष्ट थर्मल इमेजिंग
- सामान्य बिजली की खपत 0.8W जितनी कम
उत्पाद की विशेषताएं
| नमूना | TWIN612/आर |
| आईआर डिटेक्टर प्रदर्शन | |
| संकल्प | 640×512 |
| पिक्सेल आकार | 12μm |
| वर्णक्रमीय श्रेणी | 8~14μm |
| विशिष्ट NETD | ＜40एमके |
| मूर्ति प्रोद्योगिकी | |
| फ्रेम रेट | 25हर्ट्ज/30हर्ट्ज |
| स्टार्टअप का समय | 6s |
| एनालॉग वीडियो | पीएएल/एनटीएससी |
| डिजिटल वीडियो | YUV/BT.656/LVDS/USB2.0 |
| छवि प्रदर्शन | कुल 11 (व्हाइट हॉट/लावा/आयरनबो/एक्वा/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो1/रेनबो2/रेड हॉट/ब्लैक हॉट) |
| छवि एल्गोरिथ्म | एनयूसी/3डी/2डी/डीआरसी/ईई |
| विद्युत निर्दिष्टीकरण | |
| मानक बाहरी इंटरफ़ेस | 50पिन_एचआरएस |
| संचार इंटरफेस | आरएस232/यूएसबी2.0 |
| वोल्टेज आपूर्ति | 4~5.5V |
| विशिष्ट बिजली की खपत | 0.8W |
| तापमान माप | |
| तापमान रेंज आपरेट करना | -10℃~50℃ |
| तापमान मापन रेंज | -20℃~150℃, 0℃~550℃ |
| तापमान माप सटीकता | ±2℃ या ±2% से अधिक |
| एसडीके | विंडोज़/लिनक्स;वीडियो स्ट्रीम विश्लेषण और ग्रे से तापमान में रूपांतरण प्राप्त करें |
| भौतिक विशेषताएं | |
| आयाम (मिमी) | 25.4×25.4×35 (लेंस के बिना) |
| वज़न | 25 ग्राम (लेंस के बिना) |
| पर्यावरण अनुकूलता | |
| परिचालन तापमान | -40℃～+70℃ |
| भंडारण तापमान | -45℃～+85℃ |
| नमी | 5%~95%, गैर-संघनक |
| कंपन | 5.35 ग्राम, 3 एक्सिस |
| झटका | हाफ साइन वेव, 40 ग्राम/11 एमएस, 3 एक्सिस, 6 दिशा |
| प्रकाशिकी | |
| वैकल्पिक लेंस | फिक्स्ड एथरमल: 13 मिमी |
औद्योगिक अनुप्रयोग
TWIN612/R थर्मल इमेजिंग मॉड्यूल को थर्मोग्राफी, सुरक्षा निगरानी, यूएवी पेलोड, रोबोट, इंटेलिजेंट हार्डवेयर, एडीएएस, अग्निशमन और बचाव के क्षेत्र में लागू किया जाता है।
हमारे फायदे
पूछे जाने वाले प्रश्न
1.इन्फ्रारेड क्या है?
इन्फ्रारेड विद्युत चुम्बकीय स्पेक्ट्रम के उस हिस्से को संदर्भित करता है जो दृश्य प्रकाश की सीमा से परे होता है।इसमें दृश्य प्रकाश की तुलना में तरंग दैर्ध्य अधिक होता है और इसका उपयोग आमतौर पर गर्मी का पता लगाने के लिए किया जाता है।
2. इन्फ्रारेड तकनीक कैसे काम करती है?
इन्फ्रारेड तकनीक विशेष इन्फ्रारेड सेंसर का उपयोग करके काम करती है जो इन्फ्रारेड विकिरण का पता लगा सकती है और माप सकती है।वस्तुएँ अपने तापमान के आधार पर अवरक्त विकिरण उत्सर्जित करती हैं, और ये अवरक्त सेंसर उत्सर्जित विकिरण को पकड़ सकते हैं और इसे मापने योग्य संकेत में परिवर्तित कर सकते हैं।
3. इन्फ्रारेड के अनुप्रयोग क्या हैं?
इन्फ्रारेड तकनीक के विभिन्न उद्योगों और क्षेत्रों में असंख्य अनुप्रयोग हैं।कुछ सामान्य अनुप्रयोगों में भवन निरीक्षण के लिए थर्मल इमेजिंग कैमरे, रात्रि दृष्टि उपकरण, रिमोट डिटेक्शन, सुरक्षा प्रणालियाँ, चिकित्सा इमेजिंग आदि शामिल हैं।
