LWIR अनकूल्ड थर्मल इमेजिंग मॉड्यूल: 640x512 12µM डिटेक्टर, NETD
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 640x512 | बिजली की खपत | 0.8 डब्ल्यू |
---|---|---|---|
वर्णक्रमीय श्रेणी | 8 ~ 14μm | पिक्सेल पिच | 12सुक्ष्ममापी |
एनईटीडी | <40एमके | फ्रेम रेट | 25 हर्ट्ज / 30 हर्ट्ज |
हाई लाइट | LWIR अनकूल्ड थर्मल मॉड्यूल 640x512,12uM डिटेक्टर थर्मल मॉड्यूल,डिटेक्टर LWIR थर्मल मॉड्यूल |

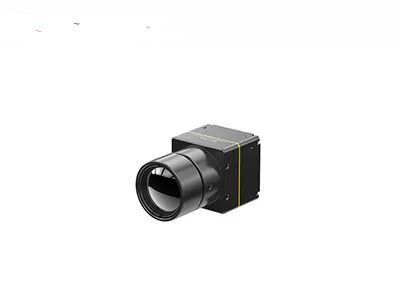

LWIR अनकूल्ड थर्मल इमेजिंग मॉड्यूल: 640x512 12µM डिटेक्टर, NETD<40mk
TWIN612 थर्मल मॉड्यूल ग्लोबल सेंसर टेक्नोलॉजी द्वारा विकसित एक नया आगमन उत्पाद है।यह 640×512/12µm सिरेमिक पैकेज अनकूल्ड इन्फ्रारेड डिटेक्टर को एकीकृत करता है।विशिष्ट NETD<40mk के साथ, TWIN612 थर्मल मॉड्यूल स्पष्ट, तेज और अधिक विस्तृत छवि प्रस्तुत कर सकता है।
-20℃~150℃/0~550℃ की तापमान माप सीमा, ±2℃ या ±2% की सटीकता और 30 हर्ट्ज तक फ्रेम दर के साथ, थर्मल मॉड्यूल चिकनी थर्मल छवि और सटीक तापमान माप की गारंटी देता है।
TWIN612 थर्मल मॉड्यूल में कॉम्पैक्ट डिज़ाइन, हल्के वजन की संरचना और 0.8w जितनी कम बिजली की खपत के फायदे हैं।उन्नत छवि एल्गोरिदम और तापमान माप फ़ंक्शन के साथ, TWIN612 थर्मल मॉड्यूल अधिक स्थिर छवियां और सटीक तापमान प्रस्तुत करता है।
सिरेमिक पैकेजिंग प्रक्रिया धातु पैकेजिंग के समान है, जो एक परिपक्व इन्फ्रारेड डिटेक्टर पैकेजिंग तकनीक है।धातु पैकेजिंग की तुलना में, पैक किए गए डिटेक्टर की मात्रा और वजन बहुत कम हो जाएगा।इस प्रकार, TWIN612 थर्मल मॉड्यूल उन उद्योगों पर लागू किया जा सकता है जिनकी आकार, वजन और बिजली की खपत पर सख्त आवश्यकताएं हैं।
- मिनी आकार: 25.4 मिमी × 25.4 मिमी × 35 मिमी
- हल्का वजन: 25 ग्राम
- विशिष्ट NETD<40mk
- तीव्र, स्पष्ट थर्मल इमेजिंग
- सामान्य बिजली की खपत 0.8W जितनी कम
नमूना | TWIN612/आर |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 640×512 |
पिक्सेल आकार | 12μm |
वर्णक्रमीय श्रेणी | 8~14μm |
विशिष्ट NETD | <40एमके |
मूर्ति प्रोद्योगिकी | |
फ्रेम रेट | 25हर्ट्ज/30हर्ट्ज |
स्टार्टअप का समय | 6s |
एनालॉग वीडियो | पीएएल/एनटीएससी |
डिजिटल वीडियो | YUV/BT.656/LVDS/USB2.0 |
छवि प्रदर्शन | कुल 11 (व्हाइट हॉट/लावा/आयरनबो/एक्वा/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो1/रेनबो2/रेड हॉट/ब्लैक हॉट) |
छवि एल्गोरिथ्म | एनयूसी/3डी/2डी/डीआरसी/ईई |
विद्युत निर्दिष्टीकरण | |
मानक बाहरी इंटरफ़ेस | 50पिन_एचआरएस |
संचार इंटरफेस | आरएस232/यूएसबी2.0 |
वोल्टेज आपूर्ति | 4~5.5V |
विशिष्ट बिजली की खपत | 0.8W |
तापमान माप | |
तापमान रेंज आपरेट करना | -10℃~50℃ |
तापमान मापन रेंज | -20℃~150℃, 0℃~550℃ |
तापमान माप सटीकता | ±2℃ या ±2% से अधिक |
एसडीके | विंडोज़/लिनक्स;वीडियो स्ट्रीम विश्लेषण और ग्रे से तापमान में रूपांतरण प्राप्त करें |
भौतिक विशेषताएं | |
आयाम (मिमी) | 25.4×25.4×35 (लेंस के बिना) |
वज़न | 25 ग्राम (लेंस के बिना) |
पर्यावरण अनुकूलता | |
परिचालन तापमान | -40℃~+70℃ |
भंडारण तापमान | -45℃~+85℃ |
नमी | 5%~95%, गैर-संघनक |
कंपन | 5.35 ग्राम, 3 एक्सिस |
झटका | हाफ साइन वेव, 40 ग्राम/11 एमएस, 3 एक्सिस, 6 दिशा |
प्रकाशिकी | |
वैकल्पिक लेंस | फिक्स्ड एथरमल: 13 मिमी |
TWIN612/R थर्मल इमेजिंग मॉड्यूल को थर्मोग्राफी, सुरक्षा निगरानी, यूएवी पेलोड, रोबोट, इंटेलिजेंट हार्डवेयर, एडीएएस, अग्निशमन और बचाव के क्षेत्र में लागू किया जाता है।
1. इन्फ्रारेड और थर्मल इमेजिंग के बीच क्या अंतर है?
इन्फ्रारेड दृश्य प्रकाश से परे विद्युत चुम्बकीय विकिरण की सीमा को संदर्भित करता है, जबकि थर्मल इमेजिंग एक ऐसी तकनीक है जो वस्तुओं के तापमान भिन्नता को पकड़ने और उनके ताप पैटर्न का दृश्य प्रतिनिधित्व बनाने के लिए इन्फ्रारेड विकिरण का उपयोग करती है।सरल शब्दों में, थर्मल इमेजिंग इन्फ्रारेड तकनीक का एक अनुप्रयोग है।
2. क्या इन्फ्रारेड छिपी हुई वस्तुओं का पता लगा सकता है?
इन्फ्रारेड तकनीक कभी-कभी वस्तु और उसके आसपास के तापमान में अंतर का पता लगाकर छिपी हुई वस्तुओं का पता लगा सकती है।उदाहरण के लिए, इन्फ्रारेड कैमरों का उपयोग छिपे हुए ताप स्रोतों, जैसे जीवित जीवों या अत्यधिक गर्म विद्युत घटकों का पता लगाने के लिए किया जा सकता है, जो मानव आंखों को दिखाई नहीं दे सकते हैं।
3. इन्फ्रारेड तापमान माप कितना सटीक है?
यदि सही ढंग से उपयोग किया जाए तो इन्फ्रारेड तापमान माप यथोचित सटीक परिणाम प्रदान कर सकता है।हालाँकि, सटीकता दूरी, उत्सर्जन (मापी जाने वाली वस्तु की सतह के गुण), पर्यावरणीय स्थिति और उपयोग किए जा रहे इन्फ्रारेड थर्मामीटर या कैमरे की गुणवत्ता जैसे कारकों से प्रभावित हो सकती है।
