LWIR थर्मल इमेजिंग मॉड्यूल ±2℃ या ±2% की तापमान माप सटीकता के साथ
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 640x512 | बिजली की खपत | 0.8 डब्ल्यू |
---|---|---|---|
वर्णक्रमीय श्रेणी | 8 ~ 14μm | पिक्सेल पिच | 12सुक्ष्ममापी |
एनईटीडी | <40एमके | फ्रेम रेट | 25 हर्ट्ज / 30 हर्ट्ज |
हाई लाइट | साफ़ LWIR थर्मल इमेजिंग मॉड्यूल,25Hz LWIR थर्मल इमेजिंग मॉड्यूल,मेडिकल LWIR थर्मल कैमरा मॉड्यूल |

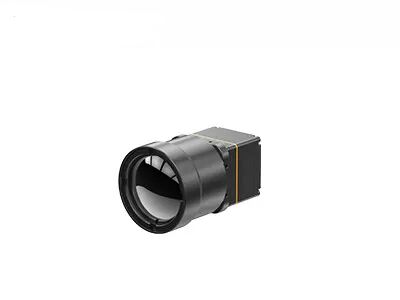

±2℃ या ±2% की तापमान माप सटीकता के साथ LWIR थर्मल इमेजिंग मॉड्यूल
TWIN612 थर्मल मॉड्यूल ग्लोबल सेंसर टेक्नोलॉजी द्वारा विकसित एक नया आगमन उत्पाद है।यह 640×512/12µm सिरेमिक पैकेज अनकूल्ड इन्फ्रारेड डिटेक्टर को एकीकृत करता है।विशिष्ट NETD<40mk के साथ, TWIN612 थर्मल मॉड्यूल स्पष्ट, तेज और अधिक विस्तृत छवि प्रस्तुत कर सकता है।
-20℃~150℃/0~550℃ की तापमान माप सीमा, ±2℃ या ±2% की सटीकता और 30 हर्ट्ज तक फ्रेम दर के साथ, थर्मल मॉड्यूल चिकनी थर्मल छवि और सटीक तापमान माप की गारंटी देता है।
TWIN612 थर्मल मॉड्यूल में कॉम्पैक्ट डिज़ाइन, हल्के वजन की संरचना और 0.8w जितनी कम बिजली की खपत के फायदे हैं।उन्नत छवि एल्गोरिदम और तापमान माप फ़ंक्शन के साथ, TWIN612 थर्मल मॉड्यूल अधिक स्थिर छवियां और सटीक तापमान प्रस्तुत करता है।
सिरेमिक पैकेजिंग प्रक्रिया धातु पैकेजिंग के समान है, जो एक परिपक्व इन्फ्रारेड डिटेक्टर पैकेजिंग तकनीक है।धातु पैकेजिंग की तुलना में, पैक किए गए डिटेक्टर की मात्रा और वजन बहुत कम हो जाएगा।इस प्रकार, TWIN612 थर्मल मॉड्यूल उन उद्योगों पर लागू किया जा सकता है जिनकी आकार, वजन और बिजली की खपत पर सख्त आवश्यकताएं हैं।
- मिनी आकार: 25.4 मिमी × 25.4 मिमी × 35 मिमी
- हल्का वजन: 25 ग्राम
- विशिष्ट NETD<40mk
- तीव्र, स्पष्ट थर्मल इमेजिंग
- सामान्य बिजली की खपत 0.8W जितनी कम
नमूना | TWIN612/आर |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 640×512 |
पिक्सेल आकार | 12μm |
वर्णक्रमीय श्रेणी | 8~14μm |
विशिष्ट NETD | <40एमके |
मूर्ति प्रोद्योगिकी | |
फ्रेम रेट | 25हर्ट्ज/30हर्ट्ज |
स्टार्टअप का समय | 6s |
एनालॉग वीडियो | पीएएल/एनटीएससी |
डिजिटल वीडियो | YUV/BT.656/LVDS/USB2.0 |
छवि प्रदर्शन | कुल 11 (व्हाइट हॉट/लावा/आयरनबो/एक्वा/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो1/रेनबो2/रेड हॉट/ब्लैक हॉट) |
छवि एल्गोरिथ्म | एनयूसी/3डी/2डी/डीआरसी/ईई |
विद्युत निर्दिष्टीकरण | |
मानक बाहरी इंटरफ़ेस | 50पिन_एचआरएस |
संचार इंटरफेस | आरएस232/यूएसबी2.0 |
वोल्टेज आपूर्ति | 4~5.5V |
विशिष्ट बिजली की खपत | 0.8W |
तापमान माप | |
तापमान रेंज आपरेट करना | -10℃~50℃ |
तापमान मापन रेंज | -20℃~150℃, 0℃~550℃ |
तापमान माप सटीकता | ±2℃ या ±2% से अधिक |
एसडीके | विंडोज़/लिनक्स;वीडियो स्ट्रीम विश्लेषण और ग्रे से तापमान में रूपांतरण प्राप्त करें |
भौतिक विशेषताएं | |
आयाम (मिमी) | 25.4×25.4×35 (लेंस के बिना) |
वज़न | 25 ग्राम (लेंस के बिना) |
पर्यावरण अनुकूलता | |
परिचालन तापमान | -40℃~+70℃ |
भंडारण तापमान | -45℃~+85℃ |
नमी | 5%~95%, गैर-संघनक |
कंपन | 5.35 ग्राम, 3 एक्सिस |
झटका | हाफ साइन वेव, 40 ग्राम/11 एमएस, 3 एक्सिस, 6 दिशा |
प्रकाशिकी | |
वैकल्पिक लेंस | फिक्स्ड एथरमल: 13 मिमी |
TWIN612/R थर्मल इमेजिंग मॉड्यूल को थर्मोग्राफी, सुरक्षा निगरानी, यूएवी पेलोड, रोबोट, इंटेलिजेंट हार्डवेयर, एडीएएस, अग्निशमन और बचाव के क्षेत्र में लागू किया जाता है।
1. थर्मल कैमरा कोर संपूर्ण थर्मल कैमरों से किस प्रकार भिन्न हैं?
थर्मल कैमरा कोर थर्मल कैमरों के मुख्य घटक हैं, जबकि पूर्ण थर्मल कैमरों में थर्मल कैमरा कोर के साथ-साथ एक आवास, डिस्प्ले मॉड्यूल, उपयोगकर्ता इंटरफ़ेस और छवि भंडारण और डेटा प्रोसेसिंग क्षमताओं जैसी अतिरिक्त सुविधाएं शामिल होती हैं।थर्मल कैमरा कोर का उपयोग अक्सर निर्माताओं या इंटीग्रेटर्स द्वारा विशिष्ट अनुप्रयोगों के लिए कस्टम थर्मल इमेजिंग समाधान विकसित करने के लिए किया जाता है।
2. इन्फ्रारेड डिटेक्टरों और थर्मल कैमरा कोर के अनुप्रयोग क्या हैं?
इन्फ्रारेड डिटेक्टर और थर्मल कैमरा कोर का उपयोग विभिन्न क्षेत्रों और अनुप्रयोगों में किया जाता है, जिनमें शामिल हैं:
थर्मोग्राफी और बिल्डिंग डायग्नोस्टिक्स
औद्योगिक प्रक्रिया की निगरानी और नियंत्रण
सुरक्षा एवं निगरानी
अग्निशमन और खोज एवं बचाव कार्य
ऑटोमोटिव सुरक्षा प्रणालियाँ
मेडिकल इमेजिंग
कृषि एवं पशु निगरानी
विभिन्न वैज्ञानिक विषयों में अनुसंधान एवं विकास
3. क्या इन्फ्रारेड डिटेक्टर और थर्मल कैमरा कोर विभिन्न प्रकार के होते हैं?
हाँ, विभिन्न प्रकार के इन्फ्रारेड डिटेक्टर हैं, जिनमें थर्मोपाइल्स, बोलोमीटर, पायरोइलेक्ट्रिक डिटेक्टर और फोटॉन डिटेक्टर शामिल हैं।इसी तरह, विभिन्न प्रकार के थर्मल कैमरा कोर उपलब्ध हैं, जिनमें बुनियादी अनुप्रयोगों के लिए उपयुक्त कम-रिज़ॉल्यूशन वाले कोर से लेकर उन्नत थर्मल इमेजिंग सिस्टम में उपयोग किए जाने वाले उच्च-रिज़ॉल्यूशन वाले कोर तक शामिल हैं।डिटेक्टर प्रकार और कैमरा कोर का चुनाव एप्लिकेशन की विशिष्ट आवश्यकताओं पर निर्भर करता है।
