-20℃~150℃/0~550℃ के तापमान माप रेंज के साथ LWIR थर्मल कैमरा मॉड्यूल

-20℃~150℃/0~550℃ का तापमान माप रेंज के साथ LWIR थर्मल कैमरा मॉड्यूल

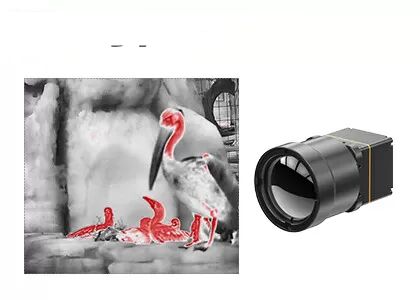

TWIN612 थर्मल मॉड्यूल SensorMicro द्वारा विकसित एक नया उत्पाद है। यह 640×512/12µm सिरेमिक पैकेज्ड अनकूल्ड इन्फ्रारेड डिटेक्टर को एकीकृत करता है। विशिष्ट NETD＜40mk के साथ, TWIN612 थर्मल मॉड्यूल स्पष्ट, तीक्ष्ण और अधिक विस्तृत छवि प्रस्तुत कर सकता है।

-20℃~150℃/0~550℃ के तापमान माप रेंज, ±2℃ या ±2% की सटीकता और 30Hz तक की फ्रेम दर के साथ, थर्मल मॉड्यूल चिकनी थर्मल छवि और सटीक तापमान माप की गारंटी देता है।

TWIN612 थर्मल मॉड्यूल में कॉम्पैक्ट डिज़ाइन, हल्के वजन की संरचना और 0.8w जितना कम बिजली की खपत के फायदे हैं। बेहतर छवि एल्गोरिदम और तापमान माप फ़ंक्शन के साथ, TWIN612 थर्मल मॉड्यूल अधिक स्थिर छवियां और सटीक तापमान प्रस्तुत करता है।

सिरेमिक पैकेजिंग प्रक्रिया धातु पैकेजिंग के समान है, जो एक परिपक्व इन्फ्रारेड डिटेक्टर पैकेजिंग तकनीक है। धातु पैकेजिंग की तुलना में, पैकेज्ड डिटेक्टर का आयतन और वजन बहुत कम हो जाएगा। इस प्रकार, TWIN612 थर्मल मॉड्यूल उन उद्योगों में लागू किया जा सकता है जिनकी आकार, वजन और बिजली की खपत पर सख्त आवश्यकताएं हैं।

- मिनी आकार: 25.4mm×25.4mm×35mm
- हल्का वजन: 25g
- विशिष्ट NETD<40mk
- तेज, स्पष्ट थर्मल इमेजिंग
- 0.8W जितना कम विशिष्ट बिजली की खपत


TWIN612/R थर्मल इमेजिंग मॉड्यूल का उपयोग थर्मोग्राफी, सुरक्षा निगरानी, यूएवी पेलोड, रोबोट, इंटेलिजेंट हार्डवेयर, ADAS, अग्निशमन और बचाव के क्षेत्र में किया जाता है


1. क्या थर्मल कैमरे दीवारों या अन्य ठोस वस्तुओं से देख सकते हैं?

नहीं, थर्मल कैमरे दीवारों या ठोस वस्तुओं से नहीं देख सकते हैं। वे अपने दृश्य क्षेत्र में वस्तुओं द्वारा उत्सर्जित या परावर्तित अवरक्त विकिरण का पता लगाते हैं और मापते हैं। हालांकि, कुछ सामग्री, जैसे कांच, अवरक्त विकिरण को गुजरने देती हैं, इसलिए थर्मल कैमरे इन पारदर्शी सामग्रियों से “देख” सकते हैं।

2. कूल्ड और अनकूल्ड थर्मल मॉड्यूल क्या हैं?

कूल्ड और अनकूल्ड थर्मल मॉड्यूल अवरक्त (आईआर) इमेजिंग सिस्टम के प्रकार हैं जिनका उपयोग थर्मल विकिरण को कैप्चर और विश्लेषण करने के लिए किया जाता है। इनका उपयोग आमतौर पर निगरानी, अग्निशमन, औद्योगिक निरीक्षण जैसे अनुप्रयोगों में किया जाता है

3. कूल्ड और अनकूल्ड थर्मल मॉड्यूल के बीच क्या अंतर है?

मुख्य अंतर उपयोग की जाने वाली सेंसर तकनीक के प्रकार में निहित है। कूल्ड थर्मल मॉड्यूल सेंसर को बेहद कम तापमान पर बनाए रखने के लिए एक क्रायोजेनिक कूलिंग तंत्र को शामिल करते हैं, आमतौर पर -200 डिग्री सेल्सियस से नीचे। यह कूलिंग संवेदनशीलता को बढ़ाता है और सेंसर के शोर को कम करता है, जिसके परिणामस्वरूप उच्च छवि गुणवत्ता और लंबी दूरी और उच्च-रिज़ॉल्यूशन अनुप्रयोगों में बेहतर प्रदर्शन होता है। हालांकि, कूल्ड थर्मल मॉड्यूल अधिक महंगे, बड़े होते हैं और आवधिक रखरखाव की आवश्यकता होती है।

दूसरी ओर, अनकूल्ड थर्मल मॉड्यूल माइक्रोबोलोमीटर सेंसर का उपयोग करते हैं जो कमरे के तापमान पर काम करते हैं। ये सेंसर तापमान में परिवर्तन का पता लगाते हैं और उन्हें विद्युत संकेतों में परिवर्तित करते हैं, जिन्हें तब थर्मल छवियां बनाने के लिए संसाधित किया जाता है। अनकूल्ड थर्मल मॉड्यूल छोटे, अधिक कॉम्पैक्ट, कम खर्चीले होते हैं और उन्हें कोई रखरखाव की आवश्यकता नहीं होती है। हालांकि, वे कम संवेदनशीलता प्रदान करते हैं और मांग वाले परिदृश्यों में अच्छा प्रदर्शन नहीं कर सकते हैं।
