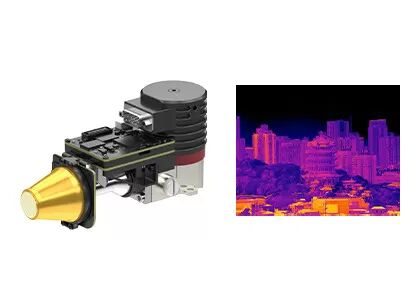

उच्च संकल्प OEM कूल्ड कैमरा मॉड्यूल 1280x1024 / 12μm एमसीटी एमडब्ल्यूआईआर

उच्च संकल्प 1280x1024 / 12μm एमसीटी एमडब्ल्यूआईआर कूल्ड इन्फ्रारेड मॉड्यूल निकटता बोर्ड के साथ

EYAS1212 1280x1024 प्रारूपों 12μm पिच IR FPA पर आधारित एक उच्च रिज़ॉल्यूशन वाला एनालॉग-डिजिटल कूल्ड इंफ्रारेड मॉड्यूल है।

इस एडी मॉड्यूल में एक निकटता बोर्ड शामिल है जो एफपीए समय और संवेदनशील बिजली आपूर्ति प्रदान करता है।इसके अलावा, कैमरा लिंक इंटरफ़ेस 16 बिट कच्चे डेटा को आउटपुट करता है जो सिस्टम में डिटेक्टर के एकीकरण को बहुत सरल करता है।

इसलिए, EYAS1212 AD मॉड्यूल OEM ग्राहकों के लिए GST C1212M 1280x1024@12μm कूल्ड इंफ्रारेड डिटेक्टर पर तेजी से स्वीकृति परीक्षण करना आसान बनाता है, तेजी से माध्यमिक विकास शुरू करता है और कूल्ड इंफ्रारेड मॉड्यूल या पूर्ण इन्फ्रारेड थर्मल कैमरा या कूल्ड के आधार पर सिस्टम के विकास की अवधि को छोटा करता है। अवरक्त डिटेक्टर।

- विकसित करने और एकीकृत करने में आसान

- कैमरालिंक इंटरफ़ेस आउटपुट 16 बिट रॉ डेटा, सीरियल पोर्ट कंट्रोल

- एकीकृत संरचना, आयाम डिटेक्टर के अनुरूप हैं

- 5V सिंगल-सप्लाई

- हाई स्पीड मूविंग टारगेट को पकड़ने में सक्षम

EYAS1212 थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि।

1. अनकूल्ड और कूल्ड IR डिटेक्टरों में क्या अंतर है?

वर्तमान में बाजार में दो प्रकार के इन्फ्रारेड थर्मल इमेजिंग सेंसर हैं, कूल्ड और अनकूल्ड।

अनकूल्ड IR डिटेक्टर परिवेश के तापमान पर काम करता है।यह सेमी-कंडक्टर उद्योग पर आधारित है और इस प्रकार आमतौर पर छोटे आकार और कम लागत के साथ बड़ी मात्रा में गढ़ा जा सकता है।अनकूल्ड आईआर डिटेक्टर पोर्टेबल/हैंडहेल्ड/मोबाइल उपकरणों में व्यापक रूप से उपयोग किए जाते हैं।

कूल्ड आईआर डिटेक्टरों को एक यूनिट में पैक किया जाता है जो उन्हें बेहद कम तापमान पर रखता है जिसे क्रायो कूलर द्वारा समर्थित किया जाएगा।वे बिना कूल्ड सेंसर की तुलना में बहुत बड़े, अधिक महंगे और कम विश्वसनीय हैं, मुख्य रूप से जटिल शीतलन प्रणालियों के कारण जिनकी उन्हें आवश्यकता होती है।हालांकि, कूल्ड सिस्टम अविश्वसनीय रूप से संवेदनशील होते हैं और आमतौर पर लंबी दूरी के मिशन को प्राप्त करने के लिए लंबे फोकल लेंथ ऑप्टिक्स के साथ काम करते हैं।

2. कूल्ड इंफ्रारेड डिटेक्टरों के क्या फायदे हैं?

कूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टर कम तापमान पर संचालित होता है जो एक डिटेक्टर देवर कूलर (डीडीसी) द्वारा प्रदान किया जाता है।इसमें उच्च संवेदनशीलता है और यह बिना कूल्ड इंफ्रारेड डिटेक्टर की तुलना में अधिक सूक्ष्म तापमान अंतर को भेद सकता है।यह बहुत लंबी दूरी पर वस्तुओं का पता लगा सकता है, पहचान सकता है और पहचान सकता है जो दस किलोमीटर से अधिक दूर है।कूल्ड डिटेक्टर की संरचना बहुत जटिल है जिसके परिणामस्वरूप अनकूल्ड डिटेक्टर की तुलना में अपेक्षाकृत अधिक लागत आती है।
