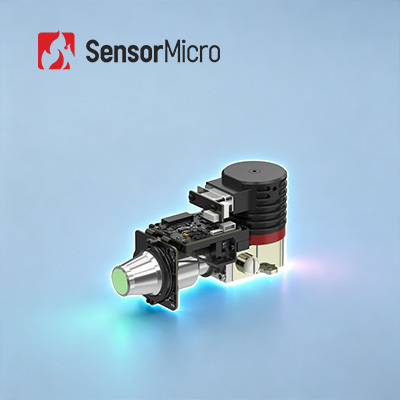

15µm 640x512 कूल्ड IR डिटेक्टर इंटीग्रेशन MCT MWIR कैमरा मॉड्यूल
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | EYAS G615MA |
| न्यूनतम आदेश मात्रा | एक टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 640x512/15μm | नेटडी | 16mK(F2); 18एमके(एफ4) |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 3.7~4.8μm | फ्रेम रेट | 1 ~ 120 हर्ट्ज, समायोज्य |
| स्थिर शक्ति (23℃) | ≤8.5w | ठंडा करने का समय (23℃) | ≤6 मिनट 30 सेकंड |
| प्रमुखता देना | 640x512 कूल्ड इर डिटेक्टर,17mK कूल्ड इर डिटेक्टर,5V MWIR कैमरा मॉड्यूल |
||
उत्पाद विवरण
15μm 640x512 ठंडा आईआर डिटेक्टर एकीकरण एमसीटी MWIR कैमरा मॉड्यूल
उत्पाद का अवलोकन
EYAS G615MA 640x512 / 15μm MCT MWIR ठंडा इन्फ्रारेड डिटेक्टर एकीकरण के लिए एक त्वरक का प्रतिनिधित्व करता है, जिसे OEM ग्राहकों के लिए विकास और परीक्षण प्रक्रियाओं को सुव्यवस्थित करने के लिए डिज़ाइन किया गया है।
EYAS श्रृंखला के ठंडा AD मॉड्यूल में ठंडा IR डिटेक्टरों से एनालॉग सिग्नल को डिजिटल वीडियो स्ट्रीम आउटपुट में परिवर्तित करने के लिए प्री-एम्पलीफायर कार्यक्षमता शामिल है।विभिन्न रिज़ॉल्यूशन प्रारूपों और तरंग बैंड में उपलब्ध, EYAS G615MA विशेष रूप से RS058 क्रायोकोलर तकनीक के साथ एक 640x512/15μm MWIR ठंडा डिटेक्टर को एकीकृत करता है।
यह थर्मल इमेजिंग मॉड्यूल 120 हर्ट्ज तक की फ्रेम दर प्राप्त करता है और स्नैपशॉट, आईटीआर/आईडब्ल्यूआर, विंडोज और एंटी-फ्लोमिंग सहित कई कार्य मोड का समर्थन करता है।एकीकृत निकटता बोर्ड तेजी से स्वीकृति परीक्षण और त्वरित माध्यमिक विकास को सक्षम बनाता है, जिससे मॉड्यूलों और ठंडा इन्फ्रारेड डिटेक्टरों पर आधारित पूर्ण उत्पादों के विकास की समयसीमा में काफी कमी आई है।
मुख्य विशेषताएं
- एनालॉग से डिजिटल रूपांतरण, त्वरित विकास- एनालॉग से डिजिटल रूपांतरण और आयामी रूप से सुसंगत एकीकृत डिजाइन के लिए एकीकृत एडी सर्किट के साथ 640x512 एमडब्ल्यूआईआर ठंडा अवरक्त डिटेक्टरों पर आधारित
- उच्च बहुमुखी प्रतिभा के लिए मध्य तरंग ठंडा अवरक्त- उत्कृष्ट स्थिरता और स्थिर आपूर्ति के साथ मिड-वेव कूलिंग तकनीक, व्यापक अनुकूलन क्षमता के लिए मुख्यधारा के संकल्प के साथ
- उत्कृष्ट प्रदर्शन, आसान एकीकरण- कैमरेलिंक इंटरफ़ेस सीरियल पोर्ट नियंत्रण के साथ 16-बिट कच्चे डेटा आउटपुट करता है, तेजी से चलने वाले लक्ष्यों को कैप्चर करने के लिए 1 से 120 हर्ट्ज तक समायोज्य उच्च फ्रेम दर
उत्पाद विनिर्देश
| मॉडल | EYAS G615MA |
|---|---|
| संकेतक | |
| संकल्प | 640*512 |
| पिक्सेल आकार | 15μm |
| स्पेक्ट्रल प्रतिक्रिया | 3.7μm±0.2μm ∙4.8μm±0.2μm |
| IR डिटेक्टर NETD ((23°C) | 16mK ((F2); 18mK ((F4) |
| कार्य मोड | |
| फ्रेम दर | 1~120Hz, समायोज्य |
| कार्य मोड | स्नैपशॉट, आईटीआर/आईडब्ल्यूआर एकीकरण मोड, एंटी-फ्लोमिंग, विंडोज मोड |
| विद्युत | |
| मानक बाहरी इंटरफ़ेस | 60 पिनः 37201-SM060-032W1R01 5पिन: A1257WR-S-5P-LCP |
| डिजिटल वीडियो | 16 बिट कैमरालिंक (कैमरालिंक बेस मोड) |
| बाहरी सिंक | सीसी1: बाहरी फ्रेम सिंक्रोन |
| संचार | कैमरालिंक यूएआरटी (डिफ़ॉल्ट)/आरएस232 (अनुकूलित) बाउड दरः 9600 बीपीएस (डिफ़ॉल्ट) |
| विद्युत आपूर्ति | एडी बोर्डः 5V क्रियोकूलर: 24V |
| स्थिर शक्ति (23°C) | ≤8.5W |
| ठंडा होने का समय (23°C) | ≤6min30s |
| आकार (मिमी) | 142*59*78 |
| वजन (जी) | ≤650 |
| ऑपरेटिंग तापमान | -40°C~+71°C |
औद्योगिक अनुप्रयोग
ईवाईएएस जी615एमए थर्मल इमेजिंग मॉड्यूल को गैर-विनाशकारी परीक्षण (एनडीटी), पर्यावरण निगरानी, लंबी दूरी की निगरानी,वैज्ञानिक अनुसंधान, और विभिन्न औद्योगिक निरीक्षण अनुप्रयोग।
अक्सर पूछे जाने वाले प्रश्न
1सही इन्फ्रारेड डिटेक्टर रिज़ॉल्यूशन कैसे चुनें?
चयन वास्तविक उत्पाद आवश्यकताओं और अनुप्रयोगों पर निर्भर करता है, जिसमें मूल्य एक महत्वपूर्ण विचार कारक है।कम रिज़ॉल्यूशन वाले इन्फ्रारेड डिटेक्टर जैसे 120x90विशेष प्रयोजनों जैसे कि दूरस्थ निगरानी के लिए असाधारण रूप से स्पष्ट छवियों की आवश्यकता वाले अनुप्रयोगों के लिए, 1280x1024 के उच्च संकल्प वाले डिटेक्टरों की सिफारिश की जाती है।.
2एमसीटी/एचजीसीडीटीई डिटेक्टर क्या है?
एमसीटी (मेर्क्यूरी-कैडमियम-टेलुराइड), जिसे एचजीसीडीटीई के रूप में भी जाना जाता है, कैडमियम टेलुराइड (सीडीटीई) और पारा टेलुराइड (एचजीटीई) से बना एक रासायनिक यौगिक है, जिसका उपयोग आमतौर पर फोटोडेटेक्टर अनुप्रयोगों में किया जाता है।एमसीटी/एचजीसीडीटीई डिटेक्टर क्रायोजेनिक वातावरण में काम करने वाले प्रकाश संवाहक डिटेक्टर हैं जो अवरक्त विकिरण का पता लगाने में सक्षम हैंथर्मल सेंसरों की तुलना में इन डिटेक्टरों में बेहतर संवेदनशीलता दिखाई देती है।
3ठंडे इन्फ्रारेड डिटेक्टरों के क्या फायदे हैं?
ठंडा इन्फ्रारेड फोकल प्लेन डिटेक्टर डिटेक्टर डेवर कूलर (डीडीसी) सिस्टम द्वारा बनाए रखे गए कम तापमान पर काम करते हैं। वे बेहतर संवेदनशीलता प्रदान करते हैं,अनकूल्ड इन्फ्रारेड डिटेक्टरों की तुलना में अधिक सूक्ष्म तापमान भिन्नताओं का पता लगाने में सक्षमये प्रणाली दस किलोमीटर से अधिक की दूरी पर वस्तुओं का पता लगाने, पहचानने और पहचानने में सक्षम हैं।ठंडा किए गए डिटेक्टरों के जटिल संरचनात्मक डिजाइन के परिणामस्वरूप अनकूल्ड विकल्पों की तुलना में अपेक्षाकृत अधिक लागत होती है.
