निकटता बोर्ड के साथ एमसीटी एमडब्ल्यूआईआर कैमरा कोर उच्च संवेदनशीलता

  • MCT MWIR Camera Core High Sensitivity With Proximity Board
उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम GST
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या EYAS615A
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य Negotiable
भुगतान शर्तें एल/सी, टी/टी

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
संकल्प 640x512 / 15μm नेटडी ≤17mK
वर्णक्रमीय श्रेणी 3.7 ~ 4.8μm आकार 147x58.5x71 मिमी
हाई लाइट

MWIR कैमरा कोर उच्च संवेदनशीलता

,

निकटता बोर्ड के साथ MWIR कैमरा कोर

,

17mK एमसीटी मॉड्यूल
एक संदेश छोड़ें
उत्पाद विवरण
EYAS615A कूल्ड थर्मल इमेजिंग कोर



उच्च संवेदनशीलता 640x512@15μm RS058 MCT MWIR MCT MWIR कूल्ड इन्फ्रारेड मॉड्यूल निकटता बोर्ड के साथ



उत्पाद वर्णन

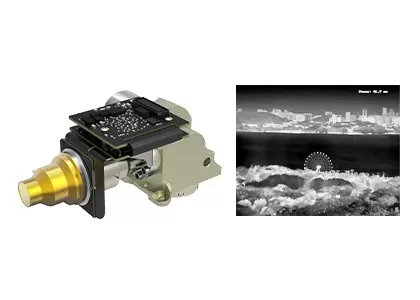

EYAS615A AD मॉड्यूल एक एनालॉग-डिजिटल कूल्ड इंफ्रारेड मॉड्यूल है जो 640x512 प्रारूपों 15μm पिच IR FPA पर आधारित है।EYAS615A का विशिष्ट NETD 17mK से कम है।उच्च संवेदनशीलता बहुत लंबी दूरी पर बहुत छोटे अवरक्त विकिरण अंतर के लिए पहचान या पहचान सुनिश्चित करती है।



इस एडी मॉड्यूल में एक निकटता बोर्ड शामिल है जो एफपीए समय और संवेदनशील बिजली आपूर्ति प्रदान करता है।इसके अलावा, कैमरा लिंक इंटरफ़ेस 16 बिट कच्चे डेटा को आउटपुट करता है जो सिस्टम में डिटेक्टर के एकीकरण को बहुत सरल करता है।



इसलिए, EYAS615A मॉड्यूल OEM ग्राहकों के लिए GST C615M 640x512@15μm कूल्ड इंफ्रारेड डिटेक्टर पर तेजी से स्वीकृति परीक्षण करना आसान बनाता है, तेजी से माध्यमिक विकास शुरू करता है और कूल्ड इंफ्रारेड मॉड्यूल या पूर्ण इन्फ्रारेड थर्मल कैमरा या कूल्ड इंफ्रारेड पर आधारित सिस्टम के विकास की अवधि को छोटा करता है। संसूचक।



मुख्य विशेषताएं



- विकसित करने और एकीकृत करने में आसान

- कैमरालिंक इंटरफ़ेस आउटपुट 16 बिट रॉ डेटा, सीरियल पोर्ट कंट्रोल

- एकीकृत संरचना, आयाम डिटेक्टर के अनुरूप हैं

- 5V सिंगल-सप्लाई

- हाई स्पीड मूविंग टारगेट को पकड़ने में सक्षम



उत्पाद की विशेषताएं



आदर्श EYAS615A
आईआर डिटेक्टर प्रदर्शन
संकल्प 640x512
पिक्सेल पिच 15μm
क्रायोकूलर RS058
वर्णक्रमीय श्रेणी 3.7μm～4.8μm मेगावाट
ठंडा करने का समय (25 डिग्री सेल्सियस) 6मिनट
इष्टतम एनईटीडी (20 डिग्री सेल्सियस) ≤17mK
काम प्रणाली
फ्रेम रेट 1 ~ 120 हर्ट्ज समायोज्य
काम प्रणाली स्नैपशॉट;आईटीआर/आईडब्ल्यूआर एकीकरण मोड;विंडोज मोड;विरोधी प्रस्फुटन
विद्युत विशिष्टता
मानक बाहरी इंटरफ़ेस क्यूएसएच 60 पिन
डिजिटल वीडियो कैमरालिंक: आउटपुट 16 बिट रॉ डेटा
बाहरी सिंक CC1: INT/फ़्रेम बाहरी सिंक;CC2: एमसी बाहरी सिंक
संचार कैमरालिंक सीरियल पोर्ट: टीएफजी+/-, टीसी+/-;9600bps
बिजली की आपूर्ति 1 चैनल इमेजिंग पैनल: 5V
1 चैनल क्रायोकूलर: 24V
स्थिर बिजली की खपत 7W
आयाम (मिमी) 147×58.5×71
वज़न ≤680g
वर्किंग टेम्परेचर -40°C ~ +60°C
कंपन परिमाण कंपन: जीजेबी वाहन पर चढ़कर हाई स्पीड ट्रांसपोर्ट
शॉक: हाफ-साइन वेव, 40g 11 ms, 3 एक्सिस 6 डायरेक्शन 3 टाइम्स प्रत्येक



औद्योगिक अनुप्रयोग



EYAS615A थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि।



निकटता बोर्ड के साथ एमसीटी एमडब्ल्यूआईआर कैमरा कोर उच्च संवेदनशीलता 0



हमारे फायदे



निकटता बोर्ड के साथ एमसीटी एमडब्ल्यूआईआर कैमरा कोर उच्च संवेदनशीलता 1

पूछे जाने वाले प्रश्न



1. फोकल प्लेन ऐरे इंफ्रारेड डिटेक्टरों का उपयोग किन उद्योगों में किया जाता है?

इन्फ्रारेड फोकल प्लेन डिटेक्टर थर्मल इमेजिंग सिस्टम का मुख्य घटक है, और वस्तुओं की इन्फ्रारेड जानकारी का पता लगाने, पहचानने और विश्लेषण करने की कुंजी है।इसमें यातायात, निरीक्षण, सुरक्षा निगरानी, ​​मौसम विज्ञान, चिकित्सा और अन्य उद्योगों में अनुप्रयोगों की एक विस्तृत श्रृंखला है।



2. कूल्ड और अनकूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टर की विशेषताएं क्या हैं?

इन्फ्रारेड फोकल प्लेन डिटेक्टरों को कूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टर और अनकूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टर में विभाजित किया जा सकता है।कूल्ड इंफ्रारेड डिटेक्टर उच्च संवेदनशीलता के साथ कम तापमान वाले वैक्यूम वातावरण में काम करता है और अधिक सूक्ष्म तापमान अंतर को अलग कर सकता है, जबकि बिना कूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टर को क्रायोजेनिक वातावरण की आवश्यकता नहीं होती है और यह कमरे के तापमान पर काम कर सकता है।
