उच्च संवेदनशीलता थर्मल इमेजिंग के लिए 640x512 रिज़ॉल्यूशन 15μm पिक्सेल आकार 20mK NETD कूल्ड MWIR इन्फ्रारेड कैमरा मॉड्यूल

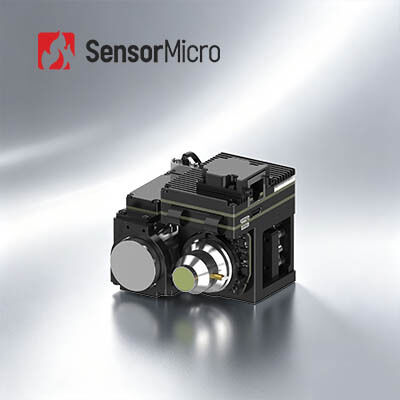

  • 640x512 Resolution 15μm Pixel Size 20mK NETD Cooled MWIR Infrared Camera Module for High-Sensitivity Thermal Imaging
  • 640x512 Resolution 15μm Pixel Size 20mK NETD Cooled MWIR Infrared Camera Module for High-Sensitivity Thermal Imaging
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या गेविन GC615HMG
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें एल/सी,टी/टी
उत्पाद विवरण
संकल्प 640x512 / 15μm आईआर डिटेक्टर एनईटीडी (23℃) 20एमके (एफ4)
वर्णक्रमीय श्रेणी 3.7μm±0.2μm~4.8μm±0.2μm आकार 71×55×84मिमी
वजन (छ) ≤350 बिजली की आपूर्ति 12V±1V
प्रमुखता देना

RS046 MWIR कैमरा मॉड्यूल

,

MWIR कैमरा मॉड्यूल 640x512

,

MWIR कैमरा मॉड्यूल एकीकृत संरचना
एक संदेश छोड़ें
उत्पाद विवरण
640x512 / 15μm कूल्ड हॉट MWIR इन्फ्रारेड कैमरा मॉड्यूल
उत्पाद अवलोकन

उच्च-मानक औद्योगिक और पेशेवर इन्फ्रारेड एकीकरण परिदृश्यों के लिए तैयार, GAVIN GC615HMG MWIR कूल्ड इन्फ्रारेड कैमरा कोर उच्च-रिज़ॉल्यूशन इमेजिंग, उत्कृष्ट पर्यावरणीय अनुकूलनशीलता और बेहतर SWaP प्रदर्शन को जोड़ता है। 640×512/15μm उच्च परिशुद्धता डिटेक्टर और बहु-आयामी छवि अनुकूलन एल्गोरिदम विभिन्न कामकाजी परिस्थितियों में स्पष्ट, स्थिर और विस्तृत थर्मल छवियां सुनिश्चित करते हैं। 150K उच्च तापमान प्रतिरोध, तीव्र शीतलन क्षमता, लघु आकार और कम बिजली की खपत के साथ, यह मोबाइल और पोर्टेबल उपकरणों की सख्त मात्रा, वजन और ऊर्जा खपत सीमाओं के लिए पूरी तरह से अनुकूल है। फुल-रेंज हाई-स्पीड डिजिटल इंटरफेस और लचीले डेटा आउटपुट का समर्थन करते हुए, यह त्वरित माध्यमिक विकास और सिस्टम डॉकिंग को सक्षम बनाता है, जो लंबी दूरी के इन्फ्रारेड डिटेक्शन, मोबाइल मॉनिटरिंग पेलोड और लंबे-चक्र अनअटेंडेड औद्योगिक मॉनिटरिंग सिस्टम पर व्यापक रूप से लागू होता है।

मुख्य विशेषताएं
  • मुख्यधारा एफपीए, स्पष्ट इमेजिंग- 640×512/15μm बड़े प्रारूप वाले HOT MWIR कूल्ड इंफ्रारेड डिटेक्टर के आधार पर विकसित किया गया है, जो उत्कृष्ट बहुमुखी प्रतिभा प्रदान करता है। डीआरसी, 2डी/3डी शोर में कमी और एज एन्हांसमेंट (ईई) सहित अगली पीढ़ी के इमेज प्रोसेसिंग एल्गोरिदम से लैस, जो स्पष्ट छवियां प्रदान करता है।
  • हॉट टेक्नोलॉजी अग्रणी स्वैप अनुकूलन- शीतलन समय ≤ 3min30s के साथ, 150K तक उच्च तापमान संचालन का समर्थन करता है। कॉम्पैक्ट आकार: 71×55×84 मिमी, वजन: 350 ग्राम, बिजली की खपत: 7W।
  • समृद्ध इंटरफ़ेस, आसान एकीकरण- कैमरालिंक/यूएसबी 3.0/गीगई/एचडीएमआई/एसडीआई/एमआईपीआई/फाइबर ऑप्टिक इंटरफेस का समर्थन करता है। लचीला RAW/YUV छवि आउटपुट।
उत्पाद विशिष्टताएँ
नमूना गेविन GC615HMG
प्रदर्शन सूचक संकल्प:640×512
पिक्सेल आकार:15μm
क्रायोकूलर:आरएस058
वर्णक्रमीय प्रतिक्रिया:3.7μm±0.2μm~4.8μm±0.2μm
आईआर डिटेक्टर एनईटीडी (23℃):20एमके (एफ4)
मूर्ति प्रोद्योगिकी फ्रेम रेट:50 हर्ट्ज (एफ4) / 30 हर्ट्ज (एफ5.5)
डिजिटल ज़ूम:1× से 8× सतत डिजिटल ज़ूम
छवि दिशा:क्षैतिज/ऊर्ध्वाधर/तिरछे पलटें
छवि एल्गोरिथम:डीआरसी, 2डी/3डी छवि शोर में कमी, ईई
विद्युतीय एनालॉग वीडियो:पीएएल/एनटीएससी
डिजिटल वीडियो:मानक: डीवीपी/एलवीडीएस/यूएसबी2.0
विकल्प: कैमरालिंक/USB3.0/GigE/SDI/HDMI/MIPI/सिंगल-मोड ऑप्टिकल फाइबर/मल्टी-मोड ऑप्टिकल फाइबर
बाहरी सिंक:मानक: एलवी-टीटीएल
विकल्प: आरएस422/एलवीडीएस
संचार:मानक: USB2.0/LV-TTL
विकल्प: RS422/CAN/USB3.0/GigE
बिजली की आपूर्ति:12V±1V
स्थिर बिजली की खपत (23℃):≤7W
ठंडा करने का समय (23℃):≤3मिनट30s
भौतिक आकार (मिमी):71×55×84
वज़न (जी):≤350
परिचालन तापमान:-40℃~+71℃
ऑप्टिकल लेंस निश्चित फोकस:25मिमी/एफ2
सतत ज़ूम:18~275mm/F5.5 110~1100mm/F5.5 15~300mm/F4 23~450mm/F4
औद्योगिक अनुप्रयोग

GAVIN GC615HMG थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से एनडीटी, पर्यावरण निगरानी, ​​​​लंबी दूरी की निगरानी, ​​​​वैज्ञानिक अनुसंधान आदि जैसे कई क्षेत्रों में उपयोग किया जाता है।

हमारे फायदे
  • व्यापक उत्पाद रेंज- विभिन्न एकीकरण आवश्यकताओं को पूरा करने के लिए इन्फ्रारेड डिटेक्टरों, कैमरा कोर और मॉड्यूल सहित उत्पाद प्रारूपों की एक विस्तृत श्रृंखला।
  • समृद्ध उत्पाद विविधता- एकाधिक सरणी रिज़ॉल्यूशन, पिक्सेल आकार, वेवबैंड और लेंस विकल्प संयोजन विविध अनुप्रयोगों के लिए अधिक लचीलापन प्रदान करते हैं।
  • बेहतरीन प्रदर्शन- स्पष्ट इमेजिंग, कॉम्पैक्ट आकार, कम बिजली की खपत, उच्च संवेदनशीलता और मजबूत विश्वसनीयता - पर्यावरणीय चुनौतियों की एक विस्तृत श्रृंखला के तहत प्रदर्शन करने के लिए डिज़ाइन किया गया है।
  • आसान एकीकरण- एकाधिक इंटरफ़ेस विकल्प एकीकरण को सरल बनाते हैं और कई एप्लिकेशन क्षेत्रों में तेजी से विकास को सक्षम बनाते हैं।
अक्सर पूछे जाने वाले प्रश्नों
1. एनईटीडी क्या है?

NETD का तात्पर्य "शोर समतुल्य तापमान अंतर" से है। यह इस बात का माप है कि थर्मल इमेजिंग डिटेक्टर छवि में थर्मल विकिरण में बहुत छोटे अंतर के बीच कितनी अच्छी तरह अंतर करने में सक्षम है। NETD को आमतौर पर मिलि-केल्विन (mK) में व्यक्त किया जा रहा है। आमतौर पर NETD का आंकड़ा जितना कम होगा, थर्मल संवेदनशीलता उतनी ही अधिक होगी।

2. आपके अनुप्रयोग के लिए इन्फ्रारेड डिटेक्टर/थर्मल मॉड्यूल पर मुख्य विचार क्या हैं?
  • डिटेक्टर संकल्प
  • पिक्सेल आकार
  • नेटडी
  • छवि गुणवत्ता
  • लेंस विकल्प
  • बिजली की खपत
  • आकार और वजन
  • मैकेनिकल और इलेक्ट्रिकल इंटरफ़ेस
  • बजट
3. कूल्ड और अनकूल्ड इन्फ्रारेड फोकल प्लेन डिटेक्टर की विशेषताएं क्या हैं?

इन्फ्रारेड फोकल प्लेन डिटेक्टरों को कूल्ड इन्फ्रारेड फोकल प्लेन डिटेक्टर और अनकूल्ड इन्फ्रारेड फोकल प्लेन डिटेक्टर में विभाजित किया जा सकता है। कूल्ड इंफ्रारेड डिटेक्टर उच्च संवेदनशीलता के साथ कम तापमान वाले वैक्यूम वातावरण में काम करता है और अधिक सूक्ष्म तापमान अंतर को अलग कर सकता है, जबकि अनकूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टर को क्रायोजेनिक वातावरण की आवश्यकता नहीं होती है और यह कमरे के तापमान पर काम कर सकता है।
