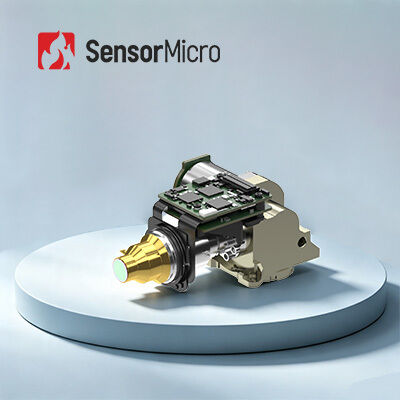

EYAS G615MB MWIR कूल्ड कैमरा मॉड्यूल, 640x512 रेज़ोल्यूशन और 15µm पिक्सेल साइज़ के साथ आसान एकीकरण के लिए

  • EYAS G615MB MWIR Cooled Camera Module with 640x512 Resolution and 15μm Pixel Size for Easy Integration
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या EYAS G615MB
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 640x512 / 15μm नेटडी 20mK(F4); 25एमके(एफ5.5)
वर्णक्रमीय श्रेणी 3.7~4.8μm आकार 122×86×60मिमी
ठंडा करने का समय(23℃) ≤5 मिनट 30 सेकंड वज़न ≤400 ग्राम
प्रमुखता देना

MWIR इन्फ्रारेड थर्मल इमेजिंग मॉड्यूल

,

640x512 इन्फ्रारेड थर्मल इमेजिंग मॉड्यूल

,

15μM MWIR थर्मल मॉड्यूल
एक संदेश छोड़ें
उत्पाद विवरण
EYAS G615MB कूल्ड MWIR इन्फ्रारेड थर्मल इमेजिंग मॉड्यूल आसान एकीकरण 640x512 / 15µm
आसान एकीकरण 640x512/15 µm MCT MWIR कूल्ड इन्फ्रारेड थर्मल मॉड्यूल

EYAS श्रृंखला कूल्ड AD मॉड्यूल प्री-एम्पलीफायर कार्यक्षमता प्रदान करते हैं जो कूल्ड IR डिटेक्टरों से एनालॉग सिग्नल को डिजिटल वीडियो स्ट्रीम आउटपुट में परिवर्तित करते हैं। विभिन्न अनुप्रयोग आवश्यकताओं के अनुरूप विभिन्न रिज़ॉल्यूशन प्रारूपों और वेव बैंड में उपलब्ध।

EYAS G615MB कूल्ड AD मॉड्यूल एक 640×512/15µm MWIR कूल्ड इन्फ्रारेड डिटेक्टर को AD सर्किट बोर्ड और RS046 रोटरी स्टर्लिंग क्रायोकूलर के साथ एकीकृत करता है। यह मॉड्यूल कूल्ड इन्फ्रारेड डिटेक्टरों से एनालॉग आउटपुट सिग्नल को डिजिटल वीडियो स्ट्रीम में परिवर्तित करता है, साथ ही ड्राइव पावर और कंट्रोल टाइमिंग भी प्रदान करता है। OEM ग्राहकों को डिटेक्टरों का तेज़ी से परीक्षण और सत्यापन करने में मदद करने के लिए डिज़ाइन किया गया है, यह कूल्ड इन्फ्रारेड डिटेक्टरों और पूर्ण प्रणालियों के बीच एकीकरण को सरल बनाता है, जिससे विकास की प्रगति में काफी तेज़ी आती है।

एक इन्फ्रारेड डिटेक्टर आपूर्तिकर्ता और OEM इन्फ्रारेड थर्मल कोर निर्माता के रूप में, हम ग्राहकों को विभिन्न परिपक्व और प्रभावी थर्मल इमेजिंग समाधान प्रदान करते हैं।

मुख्य विशेषताएं
  • एनालॉग-टू-डिजिटल रूपांतरण, त्वरित विकास - 640x512 MWIR कूल्ड इन्फ्रारेड डिटेक्टरों पर आधारित, जिसमें एनालॉग-टू-डिजिटल रूपांतरण के लिए एकीकृत AD सर्किट है। डिटेक्टर के आयामों के अनुरूप एकीकृत डिज़ाइन।
  • उच्च बहुमुखी प्रतिभा के लिए मिड-वेव कूल्ड इन्फ्रारेड - उत्कृष्ट स्थिरता और स्थिर आपूर्ति के साथ मिड-वेव कूलिंग। मुख्यधारा का रिज़ॉल्यूशन व्यापक अनुकूलन क्षमता प्रदान करता है।
  • उत्कृष्ट प्रदर्शन, आसान एकीकरण - तेज गति वाले लक्ष्यों को कैप्चर करने के लिए 1 से 100 हर्ट्ज तक समायोज्य उच्च फ्रेम दर। Cameralink इंटरफ़ेस 16-बिट रॉ डेटा को सीरियल पोर्ट नियंत्रण के साथ आउटपुट करता है।
उत्पाद विनिर्देश
मॉडल EYAS G615MB
संकेतक
रिज़ॉल्यूशन 640×512
पिक्सेल आकार 15µm
स्पेक्ट्रल प्रतिक्रिया 3.7µm±0.2µm～4.8µm±0.2µm
IR डिटेक्टर NETD(23℃) 20mK(F4)
25mK(F5.5)
कार्य मोड
फ्रेम दर 1~ 100Hz, समायोज्य
कार्य मोड स्नैपशॉट
ITR/IWR एकीकरण मोड
एंटी-ब्लूमिंग
विंडोज मोड
इलेक्ट्रिकल
मानक बाहरी इंटरफ़ेस 60pin: 37201-SM060-032W1R01
5pin: A1257WR-S-5P-LCP
डिजिटल वीडियो 16 बिट CameraLink (CameraLink बेस मोड)
बाहरी सिंक CC1: बाहरी फ्रेम सिंक्रोनस
संचार CameraLink UART (डिफ़ॉल्ट)/ RS232 (अनुकूलन योग्य)
बाउड दर: 9600bps (डिफ़ॉल्ट)
बिजली की आपूर्ति AD बोर्ड: 5V
क्रायोकूलर: 12V
स्थिर शक्ति (23℃) ≤8.5W
कूलिंग समय (23℃) ≤5min30s
आकार (मिमी) 122×86×60
वजन (ग्राम) ≤400
ऑपरेटिंग तापमान -40℃~+71℃
औद्योगिक अनुप्रयोग

EYAS G615MB थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से NDT, पर्यावरण निगरानी, लंबी दूरी की निगरानी, वैज्ञानिक अनुसंधान और बहुत कुछ सहित कई क्षेत्रों में उपयोग किया जाता है।

विविध उत्पाद पोर्टफोलियो
  • उत्पाद प्रारूपों की विस्तृत श्रृंखला - विभिन्न एकीकरण आवश्यकताओं को पूरा करने के लिए इन्फ्रारेड डिटेक्टरों, कैमरा कोर और मॉड्यूल सहित व्यापक चयन।
  • समृद्ध उत्पाद विविधता - एकाधिक सरणी रिज़ॉल्यूशन, पिक्सेल आकार, वेवबैंड और लेंस विकल्प संयोजन विविध अनुप्रयोगों के लिए अधिक लचीलापन प्रदान करते हैं।
  • उत्कृष्ट प्रदर्शन - स्पष्ट इमेजिंग, कॉम्पैक्ट आकार, कम बिजली की खपत, उच्च संवेदनशीलता और मजबूत विश्वसनीयता - पर्यावरणीय चुनौतियों की एक विस्तृत श्रृंखला के तहत प्रदर्शन करने के लिए डिज़ाइन किया गया है।
  • आसान एकीकरण - एकाधिक इंटरफ़ेस विकल्प एकीकरण को सीधा बनाते हैं और कई अनुप्रयोग क्षेत्रों में तेजी से विकास को सक्षम करते हैं।
अक्सर पूछे जाने वाले प्रश्न
1. अनकूल्ड इन्फ्रारेड डिटेक्टरों के क्या फायदे हैं?

अनकूल्ड इन्फ्रारेड फोकल प्लेन डिटेक्टर बिना कूलिंग डिवाइस के काम करते हैं और कमरे के तापमान पर काम करते हैं। वे तेज स्टार्ट-अप, कम बिजली की खपत, छोटे आकार, हल्के वजन, लंबे जीवनकाल और कम लागत जैसे फायदे प्रदान करते हैं।

2. आपके एप्लिकेशन के लिए इन्फ्रारेड डिटेक्टर / थर्मल मॉड्यूल के लिए मुख्य विचार क्या हैं?
  • डिटेक्टर रिज़ॉल्यूशन
  • पिक्सेल आकार
  • NETD
  • छवि की गुणवत्ता
  • लेंस विकल्प
  • बिजली की खपत
  • आकार और वजन
  • यांत्रिक और विद्युत इंटरफ़ेस
  • बजट
