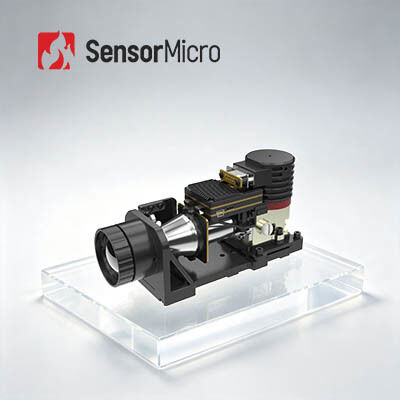

640x512 रिज़ॉल्यूशन और 25µm पिक्सेल आकार के साथ कूल्ड एमडब्ल्यूआईआर थर्मल इमेजिंग मॉड्यूल, उच्च संवेदनशीलता 10mK NETD के लिए
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | गेविन GC625MC |
| न्यूनतम आदेश मात्रा | एक टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| तकनीकी | अवरक्त | फ्रेम रेट | 50हर्ट्ज/100हर्ट्ज |
|---|---|---|---|
| संकल्प | 640x512 / 25μm | आईआर डिटेक्टर एनईटीडी(23℃) | 10mK(F2) |
| वर्णक्रमीय श्रेणी | 3.7~4.8μm मेगावाट | आकार | 148×59×81मिमी |
| प्रमुखता देना | HgCdTe MWIR कैमरा मॉड्यूल,MWIR कैमरा मॉड्यूल 640x512 |
||
उत्पाद विवरण
हैंडहेल्ड थर्मल कैमरों के लिए ठंडा 640x512/25μm MWIR थर्मल इमेजिंग मॉड्यूल
उत्पाद का अवलोकन
गेविन जीसी श्रृंखला मानक ठंडा इन्फ्रारेड मॉड्यूल प्लेटफॉर्म का प्रतिनिधित्व करती है, जो विभिन्न रिज़ॉल्यूशन प्रारूपों, तरंग बैंड और निरंतर ऑप्टिकल लेंस विकल्पों में उपलब्ध है।गेविन GC625MC एक प्रीमियम MWIR ठंडा इन्फ्रारेड कैमरा कोर है जिसमें एक 640×512/25μm MWIR डिटेक्टर एकीकृत है.
अपने बड़े 25μm पिक्सेल आकार के साथ, यह मॉड्यूल एक ही प्रारूप के विकल्पों की तुलना में एक बड़ा अवरक्त विकिरण सेंसर क्षेत्र और बेहतर संकेत-शोर अनुपात प्रदान करता है।कई अंतर्निहित छवि प्रसंस्करण एल्गोरिदम से सुसज्जित, यह पूर्ण अंधेरे या कठोर मौसम की स्थिति में भी स्पष्ट अवरक्त छवियां प्रदान करता है।
मुख्य विशेषताएं
- मुख्यधारा का रिज़ॉल्यूशन, असाधारण छवि गुणवत्ता- स्थिर छवि गुणवत्ता और व्यापक संगतता के लिए 640x512/25μm MWIR ठंडा अवरक्त डिटेक्टर द्वारा संचालित
- बेहतर सिग्नल प्रदर्शन- 25μm बड़े पिक्सेल आकार स्पष्ट चित्र और उच्च संकेत-शोर अनुपात (SNR) प्रदान करता है
- उन्नत छवि प्रसंस्करण- बेहतर स्पष्टता के लिए डीआरसी, 2 डी / 3 डी शोर में कमी, और किनारे वृद्धि (ईई) को एकीकृत करता है
- उच्च विश्वसनीयता और संवेदनशीलता- MWIR ठंडा थर्मल इमेजिंग तकनीक उत्कृष्ट अनुकूलन क्षमता और स्थिरता सुनिश्चित करती है
- उत्कृष्ट ताप संवेदनशीलता- सटीक तापमान माप के लिए NETD ≤ 10mK
- आसान एकीकरण और लचीला विन्यास- RAW/YUV छवि डेटा आउटपुट और कई निरंतर ज़ूम ऑप्टिकल कॉन्फ़िगरेशन के साथ कैमरालिंक इंटरफ़ेस का समर्थन करता है
उत्पाद विनिर्देश
| मॉडल | गेविन GC625MC |
|---|---|
| संकल्प | 640x512 |
| पिक्सेल आकार | 25μm |
| क्रियोकूलर | RS079 |
| स्पेक्ट्रल प्रतिक्रिया | 3.7μm±0.2μm ∙4.8μm±0.2μm |
| IR डिटेक्टर NETD ((23°C) | 10mK ((F2) |
| फ्रेम दर | 50 हर्ट्ज/100 हर्ट्ज |
| डिजिटल ज़ूम | 1× से 8× निरंतर डिजिटल ज़ूम |
| छवि दिशा | क्षैतिज/ऊर्ध्वाधर/व्याकरणीय फ्लिप |
| छवि एल्गोरिथ्म | डीआरसी, 2 डी/3 डी छवि शोर में कमी, ईई |
| एनालॉग वीडियो | PAL/NTSC |
| डिजिटल वीडियो | मानक: डीवीपी/एलवीडीएस/यूएसबी2.0@50 हर्ट्ज विकल्पः कैमरालिंक/यूएसबी3.0/जीआईजीई/एसडीआई/एचडीएमआई/एमआईपीआई/एकल मोड ऑप्टिकल फाइबर/मल्टी-मोड ऑप्टिकल फाइबर |
| बाहरी सिंक | मानकः LV-TTL विकल्पः RS422/LVDS |
| संचार | मानकः USB2.0/LV-TTL विकल्पः RS422/CAN/USB3.0/GigE |
| विद्युत आपूर्ति | 24V±4V |
| स्थिर बिजली की खपत ((23°C) | ≤18W |
| ठंडा होने का समय ((23°C) | ≤9 मिनट |
| आकार ((मिमी) | 148×59×81 |
| वजन ((g) | ≤730 |
| ऑपरेटिंग तापमान | -40°C~+71°C |
| लेंस विकल्प | 40 मिमी/एफ2 |
औद्योगिक अनुप्रयोग
गैविन जीसी625एमसी थर्मल इन्फ्रारेड कैमरा मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जिनमें एनडीटी (गैर-विनाशकारी परीक्षण), पर्यावरण निगरानी, लंबी दूरी की निगरानी, वैज्ञानिक अनुसंधान,और विभिन्न औद्योगिक अनुप्रयोगों.
मानक सेवा
- पूर्ण प्रलेखन- निर्बाध कार्यान्वयन के लिए उत्पाद मैनुअल, सेटअप गाइड और चयन संदर्भ
- विकास एवं परीक्षण सहायता- नमूना एकीकृत परीक्षण, प्रदर्शन मूल्यांकन और पैरामीटर सत्यापन
- उन्नत डेवलपर टूलकिट- गहरी एकीकरण के लिए एसडीके, एपीआई, एल्गोरिदम और डिबगिंग उपकरण
- दूरस्थ तकनीकी सहायता- महत्वपूर्ण मुद्दों के लिए त्वरित प्रतिक्रिया और समय पर समाधान के साथ 24/7 समर्थन
- पूर्ण गारंटी- मूल भागों और इष्टतम प्रदर्शन बहाल करने के लिए सख्त प्रक्रिया अनुपालन
अक्सर पूछे जाने वाले प्रश्न
इन्फ्रारेड डिटेक्टर का सही रिज़ॉल्यूशन कैसे चुनें?
चयन आपके विशिष्ट अनुप्रयोग आवश्यकताओं और बजट विचार पर निर्भर करता है। बुनियादी अनुप्रयोगों के लिए जहां छवि गुणवत्ता महत्वपूर्ण नहीं है, कम संकल्प डिटेक्टर (120x90, 256x192,400x300) पर्याप्त हो सकता हैउच्च स्पष्टता की आवश्यकता वाले अनुप्रयोगों के लिए, जैसे कि दूरस्थ निगरानी, 1280x1024 जैसे उच्च संकल्प वाले डिटेक्टरों की सिफारिश की जाती है।
थर्मल इमेजिंग के लिए सही छद्म रंग का चयन कैसे करें?
ग्रे-व्हाइट पैलेट छोटे तापमान अंतर वाले लक्ष्यों के लिए अधिक उपयुक्त है।
लाल और नीले रंग का पैलेट दृश्यों में समस्याग्रस्त बिंदुओं की पहचान करने के लिए सबसे अच्छा काम करता है।
लोहे का लाल रंग बिजली उद्योग के लिए मानक रंग पैलेट के रूप में कार्य करता है।
नोटःरंग पैलेट के चयन के बावजूद वास्तविक थर्मल तापमान माप अपरिवर्तित रहते हैं।
उपयुक्त इन्फ्रारेड थर्मल कैमरा लेंस कैसे चुनें?
मानक लेंस- उपयुक्त दूरी पर सामान्य लक्ष्यों के लिए उपयुक्त
टेलीफोटो लेंस- लंबी दूरी से देखे जाने वाले अपेक्षाकृत छोटे लक्ष्यों के लिए आदर्श
चौड़ा कोण लेंस- नजदीकी दूरी पर वस्तुओं को अधिक विस्तार से देखने के लिए बेहतर
मैक्रो लेंस- निकट दूरी पर बहुत छोटे लक्ष्यों के लिए डिज़ाइन किया गया, जैसे चिप सर्किट
