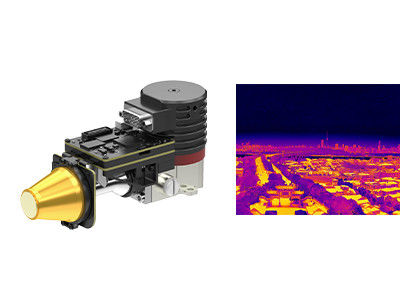

OEM MCT MWIR उच्च संकल्प कूल्ड कैमरा मॉड्यूल 1280x1024 12um
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 1280x1024 | पिक्सेल पिच | 12μm |
---|---|---|---|
नेटडी | 20mK | वर्णक्रमीय श्रेणी | 3.7 ~ 4.8μm मेगावाट |
आकार | 149x58.5x71mm | फ्रेम रेट | 1 ~ 100 हर्ट्ज समायोज्य |
हाई लाइट | कूल्ड कैमरा मॉड्यूल 1280x1024,OEM MCT कूल्ड कैमरा मॉड्यूल,12um MWIR कैमरा मॉड्यूल: |

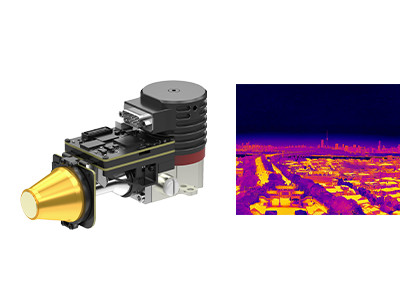

उच्च संकल्प 1280x1024 / 12μm एमसीटी एमडब्ल्यूआईआर कूल्ड इन्फ्रारेड मॉड्यूल निकटता बोर्ड के साथ
EYAS1212 1280x1024 प्रारूपों 12μm पिच IR FPA पर आधारित एक उच्च रिज़ॉल्यूशन वाला एनालॉग-डिजिटल कूल्ड इंफ्रारेड मॉड्यूल है।
इस एडी मॉड्यूल में एक निकटता बोर्ड शामिल है जो एफपीए समय और संवेदनशील बिजली आपूर्ति प्रदान करता है।इसके अलावा, कैमरा लिंक इंटरफ़ेस 16 बिट कच्चे डेटा को आउटपुट करता है जो सिस्टम में डिटेक्टर के एकीकरण को बहुत सरल करता है।
इसलिए, EYAS1212 AD मॉड्यूल OEM ग्राहकों के लिए GST C1212M 1280x1024@12μm कूल्ड इंफ्रारेड डिटेक्टर पर तेजी से स्वीकृति परीक्षण करना आसान बनाता है, तेजी से माध्यमिक विकास शुरू करता है और कूल्ड इंफ्रारेड मॉड्यूल या पूर्ण इन्फ्रारेड थर्मल कैमरा या कूल्ड के आधार पर सिस्टम के विकास की अवधि को छोटा करता है। अवरक्त डिटेक्टर।
- विकसित करने और एकीकृत करने में आसान
- कैमरालिंक इंटरफ़ेस आउटपुट 16 बिट रॉ डेटा, सीरियल पोर्ट कंट्रोल
- एकीकृत संरचना, आयाम डिटेक्टर के अनुरूप हैं
- 5V सिंगल-सप्लाई
- हाई स्पीड मूविंग टारगेट को पकड़ने में सक्षम
आदर्श | EYAS1212 |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 1280x1024 |
पिक्सेल पिच | 12μm |
क्रायोकूलर | RS058F |
वर्णक्रमीय श्रेणी | 3.7μm~4.8μm मेगावाट |
ठंडा करने का समय (25 डिग्री सेल्सियस) | 6मिनट |
इष्टतम एनईटीडी (20 डिग्री सेल्सियस) | ≤20mK |
काम प्रणाली | |
फ्रेम रेट | 1 ~ 100 हर्ट्ज समायोज्य |
काम प्रणाली | स्नैपशॉट;आईटीआर/आईडब्ल्यूआर एकीकरण मोड;विंडोज मोड;विरोधी प्रस्फुटन |
विद्युत विशिष्टता | |
मानक बाहरी इंटरफ़ेस | क्यूएसएच 60pin |
डिजिटल वीडियो | कैमरालिंक: आउटपुट 16 बिट रॉ डेटा |
बाहरी सिंक | CC1: INT/फ़्रेम बाहरी सिंक;CC2: एमसी बाहरी सिंक |
संचार | कैमरालिंक सीरियल पोर्ट: टीएफजी+/-, टीसी+/-;9600bps |
बिजली की आपूर्ति | 1 चैनल इमेजिंग पैनल: 5V 1 चैनल क्रायोकूलर: 24V |
स्थिर बिजली की खपत | 9डब्ल्यू |
आयाम (मिमी) | 149×58.5×71 |
वज़न | ≤680g |
वर्किंग टेम्परेचर | -40°C ~ +60°C |
कंपन परिमाण | कंपन: जीजेबी वाहन पर चढ़कर हाई स्पीड ट्रांसपोर्ट शॉक: हाफ-साइन वेव, 40g 11 ms, 3 एक्सिस 6 डायरेक्शन 3 टाइम्स प्रत्येक |
EYAS1212 थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि।
1. एमसीटी/एचजीसीडीटीई डिटेक्टर क्या है?
MCT, जिसे HgCdTe भी कहा जाता है, मरकरी-कैडमियम-टेलुरिड को संदर्भित करता है जो कैडमियम टेलुराइड (CdTe) और मरकरी टेलुराइड (HgTe) का एक रासायनिक यौगिक है और फोटोडेटेक्टर में एक सामान्य सामग्री है।MCT/HgCdTe डिटेक्टर एक फोटोकॉन्डक्टिव डिटेक्टर है जो क्रायोजेनिक वातावरण में संचालित होता है और अवरक्त विकिरण का पता लगा सकता है।यह थर्मल सेंसर की तुलना में अधिक संवेदनशील है।
2. T2SL डिटेक्टर क्या है?
T2SL टाइप- II सुपरलैटिस को संदर्भित करता है, जो एक कृत्रिम सामग्री है जिसमें नैनोमीटर आकार में बारी-बारी से विकास आवधिक विषमता होती है।इसमें उच्च एकरूपता और बेहतर ऑप्टिकल संपत्ति है, जैसे कि बड़े इलेक्ट्रॉन प्रभावी द्रव्यमान, बड़े अवशोषण गुणांक और उच्च क्वांटम दक्षता।एमसीटी इन्फ्रारेड डिटेक्टर की तुलना में, टी 2 एसएल इन्फ्रारेड डिटेक्टर में मध्यम और लंबी तरंग बैंड में एमसीटी इन्फ्रारेड डिटेक्टर के समान सामग्री एकरूपता, कम लागत और समान प्रदर्शन होता है, लेकिन बहुत लंबी तरंग बैंड में इसके बहुत फायदे हैं।
3. कम रोशनी, सक्रिय IR और थर्मल इमेजिंग में क्या अंतर है?
कम रोशनी को प्राकृतिक प्रकाश की आवश्यकता होती है और कमजोर प्राकृतिक प्रकाश छवि को इमेज इंटेंसिफायर के माध्यम से बढ़ी हुई इलेक्ट्रॉनिक छवि में बदल देती है;
सक्रिय IR सक्रिय रूप से अवरक्त प्रकाश का उत्सर्जन करता है और लक्ष्य द्वारा परावर्तित अवरक्त किरण का उपयोग करता है।इसमें बहुत खराब छिपाव है;
थर्मल इमेजिंग को किसी प्रकाश की आवश्यकता नहीं होती है और यह एक निष्क्रिय इन्फ्रारेड नाइट विजन है जो लक्ष्य और दृश्य या किसी वस्तु के विभिन्न हिस्सों के बीच अवरक्त विकिरण अंतर का पता लगाता है।रात के दौरान या यहां तक कि कोहरे, बारिश और अन्य कठोर वातावरण में आसपास की रोशनी की स्थिति में बदलाव से प्रभावित न हों।
4. क्या आप थर्मल इमेजिंग को ब्लॉक कर सकते हैं?
ज्यादातर मामलों में, आप नहीं कर सकते।लेकिन इन्फ्रारेड किरणें दीवारों में प्रवेश नहीं कर सकती हैं, और कांच भी आईआर को अवरुद्ध कर सकता है।इसलिए, यदि आप पता नहीं लगाना चाहते हैं, तो आप थर्मल इमेजिंग को अवरुद्ध करने के लिए कांच या दीवारों के पीछे छिप सकते हैं।
