1280x1024 रेज़ोल्यूशन MWIR कूल्ड थर्मल कैमरा मॉड्यूल 1~100Hz एडजस्टेबल फ्रेम रेट और 12µm पिक्सेल पिच के साथ
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | EYAS G1212MA |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 1280x1024 | पिक्सेल पिच | 12μm |
|---|---|---|---|
| नेटडी | 18एमके(एफ2/एफ4) | वर्णक्रमीय श्रेणी | 3.7~4.8μm मेगावाट |
| आकार | 148×59×80मिमी | फ्रेम रेट | 1~100Hz एडजस्टेबल |
| प्रमुखता देना | MCT MWIR कूल्ड कैमरा मॉड्यूल,100Hz कूल्ड कैमरा मॉड्यूल,1280x1024 Mwir कैमरा मॉड्यूल: |
||
उत्पाद विवरण

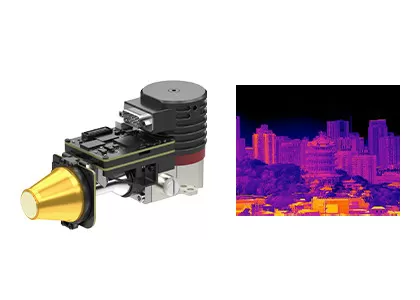

1280x1024 एमसीटी MWIR शीतल थर्मल कैमरा मॉड्यूल 1~100 हर्ट्ज फ्रेम दर के साथ
निकटता बोर्ड के साथ उच्च संकल्प 1280x1024 / 12 μm एमसीटी MWIR ठंडा अवरक्त मॉड्यूल
EYAS G1212MA ठंडा AD मॉड्यूल में 1280×1024/12μm मेगापिक्सल का उच्च परिभाषा MWIR ठंडा इन्फ्रारेड डिटेक्टर एक एनालॉग-टू-डिजिटल (AD) बोर्ड के साथ होता है।एक RS058 घूर्णी स्टर्लिंग क्रायोकूलर से सुसज्जित, यह डिटेक्टर से एनालॉग सिग्नल को उच्च गुणवत्ता वाले डिजिटल स्ट्रीम में परिवर्तित करके स्थिर डिजिटल वीडियो आउटपुट प्रदान करता है।EYAS G1212MA तेजी से डिटेक्टर परीक्षण करने में सक्षम बनाता है, सुव्यवस्थित प्रणाली एकीकरण और त्वरित विकास चक्र।
मुख्य विशेषताएं
एनालॉग से डिजिटल रूपांतरण, त्वरित विकास
- एनालॉग से डिजिटल रूपांतरण के लिए एडी सर्किट के साथ उच्च प्रदर्शन MWIR ठंडा इन्फ्रारेड डिटेक्टर पर आधारित
- डिटेक्टर के अनुरूप आयामों के साथ एकीकृत डिजाइन
मेगापिक्सल इमेजिंग, स्पष्टता को फिर से परिभाषित करना
- एक 1280×1024/12μm MWIR उच्च संकल्प ठंडा अवरक्त डिटेक्टर से सुसज्जित
- बेहतर, अधिक विस्तृत छवियों के लिए 640×512 MWIR AD मॉड्यूल की स्पष्टता का 4 गुना प्रदान करता है
उत्कृष्ट प्रदर्शन, आसान एकीकरण
- 1 से 100 हर्ट्ज तक समायोज्य उच्च फ्रेम दर, तेजी से चलने वाले लक्ष्यों को कैप्चर करने में सक्षम
- कैमरेलिंक इंटरफ़ेस सीरियल पोर्ट नियंत्रण के साथ 16-बिट कच्चे डेटा आउटपुट करता है
उत्पाद विनिर्देश
| मॉडल | EYAS G1212MA |
|---|---|
| संकेतक | |
| संकल्प | 1280×1024 |
| पिक्सेल आकार | 12μm |
| स्पेक्ट्रल प्रतिक्रिया | 3.7μm±0.2μm ∙4.8μm±0.2μm |
| IR डिटेक्टर NETD ((23°C) | 18mK ((F2/F4) |
| कार्य मोड | |
| फ्रेम दर | 1~100 हर्ट्ज, समायोज्य |
| कार्य मोड | स्नैपशॉट |
| आईटीआर/आईडब्ल्यूआर एकीकरण मोड | विरोधी खिलना विंडोज मोड |
| विद्युत | |
| मानक बाहरी इंटरफ़ेस | 60 पिनः 37201-SM060-032W1R01 5पिन: A1257WR-S-5P-LCP |
| डिजिटल वीडियो | 16 बिट कैमरालिंक (कैमरालिंक डुअलबेस मोड) |
| बाहरी सिंक | सीसी1: बाहरी फ्रेम सिंक्रोन |
| संचार | कैमरालिंक यूएआरटी (डिफ़ॉल्ट)/आरएस232 (अनुकूलित) बाउड दरः 9600 बीपीएस (डिफ़ॉल्ट) |
| विद्युत आपूर्ति | एडी बोर्डः 5V क्रियोकूलर: 24V |
| स्थिर शक्ति (23°C) | ≤12W |
| ठंडा होने का समय (23°C) | ≤7 मिनट |
| आकार (मिमी) | 148×59×80 |
| वजन (जी) | ≤630 |
| ऑपरेटिंग तापमान | -40°C~+71°C |
औद्योगिक अनुप्रयोग
ईवाईएएस जी1212 एमए थर्मल इमेजिंग मॉड्यूल का उपयोग एनडीटी, पर्यावरण निगरानी, लंबी दूरी की निगरानी, वैज्ञानिक अनुसंधान आदि जैसे कई क्षेत्रों में व्यापक रूप से किया जाता है।
उत्पाद पोर्टफोलियो लाभ
विविध उत्पाद पोर्टफोलियो
विभिन्न एकीकरण आवश्यकताओं को पूरा करने के लिए इन्फ्रारेड डिटेक्टर, कैमरा कोर और मॉड्यूल सहित उत्पाद प्रारूपों की एक विस्तृत श्रृंखला।
उत्पाद की विविधता
कई एरे रिज़ॉल्यूशन, पिक्सेल आकार, तरंग बैंड और लेंस विकल्प संयोजन विविध अनुप्रयोगों के लिए अधिक लचीलापन प्रदान करते हैं।
उत्कृष्ट प्रदर्शन
- स्पष्ट इमेजिंग, कॉम्पैक्ट आकार, कम बिजली की खपत, उच्च संवेदनशीलता और मजबूत विश्वसनीयता
- पर्यावरणीय चुनौतियों की एक विस्तृत श्रृंखला के तहत प्रदर्शन करने के लिए डिज़ाइन किया गया
आसान एकीकरण
कई इंटरफेस विकल्प एकीकरण को सरल बनाते हैं और कई अनुप्रयोग क्षेत्रों में तेजी से विकास की अनुमति देते हैं।
अक्सर पूछे जाने वाले प्रश्न
अनकूल्ड और कूल्ड आईआर डिटेक्टरों में क्या अंतर है?
वर्तमान में बाजार में दो प्रकार के इन्फ्रारेड थर्मल इमेजिंग सेंसर हैं, ठंडा और अनकूल्ड। अनकूल्ड आईआर डिटेक्टर परिवेश के तापमान पर काम करता है।यह अर्धचालक उद्योग पर आधारित है और इसलिए आमतौर पर छोटे आकार और कम लागत के साथ बड़ी मात्रा में निर्मित किया जा सकता है।अनकूल्ड आईआर डिटेक्टरों का व्यापक रूप से पोर्टेबल/हैंडहेल्ड/मोबाइल उपकरणों में उपयोग किया जाता है।ठंडा IR डिटेक्टर एक इकाई में पैक किए जाते हैं जो उन्हें एक बहुत कम तापमान पर रखता है जिसे एक क्रायो कूलर द्वारा समर्थित किया जाना चाहिएवे अनकूल्ड सेंसरों की तुलना में बहुत बड़े, महंगे और कम विश्वसनीय हैं, मुख्य रूप से जटिल शीतलन प्रणालियों के कारण।ठंडा प्रणाली अविश्वसनीय रूप से संवेदनशील हैं और आमतौर पर लंबी दूरी के मिशन को प्राप्त करने के लिए लंबी फोकल दूरी ऑप्टिक्स के साथ काम करते हैं.
ठंडे इन्फ्रारेड डिटेक्टरों के क्या फायदे हैं?
ठंडा इन्फ्रारेड फोकल प्लेन डिटेक्टर कम तापमान पर काम करता है जो डिटेक्टर डेवर कूलर (ddc) द्वारा प्रदान किया जाता है।यह उच्च संवेदनशीलता है और uncooled अवरक्त डिटेक्टर की तुलना में अधिक सूक्ष्म तापमान अंतर को अलग कर सकते हैंयह 10 किलोमीटर से अधिक की दूरी पर वस्तुओं का पता लगा सकता है, पहचान सकता है और उन्हें पहचान सकता है।ठंडा डिटेक्टर की संरचना बहुत जटिल है जिसके परिणामस्वरूप अनकूल्ड डिटेक्टर की तुलना में अपेक्षाकृत उच्च लागत होती है.
इन्फ्रारेड थर्मल इमेजिंग क्या है?
प्रकृति में, जिन वस्तुओं का तापमान पूर्ण शून्य (-273°C) से अधिक है, वे सभी अवरक्त किरणें उत्सर्जित कर सकती हैं।लक्ष्य और पृष्ठभूमि के बीच इन्फ्रारेड विकिरण तापमान अंतर को मापने के लिए इन्फ्रारेड कैमरा डिटेक्टर का उपयोग करके, आप विभिन्न अवरक्त छवियों प्राप्त कर सकते हैं, जो भी थर्मल छवियों कहा जाता है.
इन्फ्रारेड डिटेक्टर कैसे काम करते हैं?
लक्ष्य द्वारा उत्सर्जित इन्फ्रारेड विकिरण थर्मल डिटेक्टर की सेंसिशन रेंज में प्रवेश करता है,फिर इन्फ्रारेड डिटेक्टर अलग-अलग तीव्रता के विकिरण संकेत को संबंधित विद्युत संकेत में बदल देता है, और फिर प्रवर्धन और वीडियो प्रसंस्करण के माध्यम से, अवरक्त छवि बनाता है जिसे नग्न आंखों से देखा जा सकता है।
