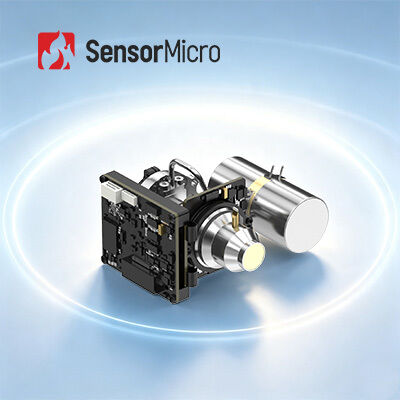

EYAS G615HMG HOT MWIR कूल्ड इन्फ्रारेड AD मॉड्यूल 640x512 रिज़ॉल्यूशन और 15μm पिक्सेल आकार के साथ
| उत्पत्ति के प्लेस | वुहान, हुबेई प्रांत, चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | EYAS G615HMG |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| आकार | 72×87×51मिमी | संकल्प | 640x512 / 15μm |
|---|---|---|---|
| नेटडी | 20mK(F4) | मध्य तरंग दैर्ध्य | 3.7~4.8μm |
| विशेषताएँ | आसान एकीकरण | प्रकार | ठंडा एडी मॉड्यूल |
| प्रमुखता देना | EYAS 330 कूल्ड कैमरा मॉड्यूल,RoHS कूल्ड कैमरा मॉड्यूल,320x256 इन्फ्रारेड कैमरा कोर |
||
उत्पाद विवरण
EYAS G615HMG HOT MWIR कूल्ड इन्फ्रारेड AD मॉड्यूल 640x512/15µm
उत्पाद अवलोकन
EYAS G615HMG कूल्ड AD मॉड्यूल एक 640×512/15µm HOT (हाई ऑपरेटिंग टेम्परेचर) MWIR कूल्ड इन्फ्रारेड डिटेक्टर को एनालॉग-टू-डिजिटल सर्किट बोर्ड के साथ एकीकृत करता है। एक उच्च-प्रदर्शन लीनियर स्टर्लिंग क्रायोकूलर की विशेषता वाला यह मॉड्यूल, आवश्यक ड्राइविंग पावर और टाइमिंग कंट्रोल प्रदान करते हुए एनालॉग आउटपुट सिग्नल को डिजिटल वीडियो स्ट्रीम में परिवर्तित करता है।
यह समाधान OEM ग्राहकों को इन्फ्रारेड डिटेक्टर स्वीकृति परीक्षण को सुव्यवस्थित करने, सिस्टम एकीकरण को सरल बनाने और विकास चक्रों को तेज करने में सक्षम बनाता है। HOT तकनीक (150K तक ऑपरेटिंग तापमान) बेहतर विश्वसनीयता के साथ अनुकूलित आकार, वजन और शक्ति (SWaP) विशेषताओं को प्रदान करती है, जो इसे उच्च स्थिरता की आवश्यकता वाले हल्के अनुप्रयोगों के लिए आदर्श बनाती है।
मुख्य विशेषताएं
मुख्यधारा संगतता, त्वरित विकास
- व्यापक प्लेटफ़ॉर्म संगतता के लिए मुख्यधारा 640×512/15µm HOT MWIR कूल्ड इन्फ्रारेड डिटेक्टर पर आधारित
- एनालॉग-टू-डिजिटल रूपांतरण के लिए एकीकृत AD सर्किट त्वरित सिस्टम एकीकरण को सक्षम बनाता है
- डिटेक्टर के समान आयामों के साथ ऑल-इन-वन डिज़ाइन
HOT तकनीक अनुकूलित SWaP को सक्षम बनाती है
- फोकल प्लेन ऑपरेटिंग तापमान 150 K तक बढ़ाया गया
- कॉम्पैक्ट आयाम: ≤ 72×87×51 मिमी
- हल्का: ≤ 250 ग्राम
- कम बिजली की खपत: ≤ 4.5 डब्ल्यू
उत्कृष्ट प्रदर्शन, आसान एकीकरण
- तेजी से चलने वाले लक्ष्यों को कैप्चर करने के लिए 1-120 हर्ट्ज से समायोज्य फ्रेम दर
- कैमरा लिंक इंटरफ़ेस 16-बिट रॉ डेटा आउटपुट करता है
- सीरियल पोर्ट नियंत्रण क्षमता
तकनीकी विशिष्टताएँ
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | EYAS G615HMG |
| रिज़ॉल्यूशन | 640×512 |
| पिक्सेल आकार | 15µm |
| स्पेक्ट्रल प्रतिक्रिया | 3.7µm±0.2µm～4.8µm±0.2µm |
| IR डिटेक्टर NETD(23℃) | 20mK(F4) |
| फ्रेम दर | 1~120Hz, समायोज्य |
| कार्य मोड | स्नैपशॉट, ITR/IWR एकीकरण मोड, एंटी-ब्लूमिंग, विंडोज मोड |
| मानक बाहरी इंटरफ़ेस | 60 पिन: 37201-SM060-032W1R01 5 पिन: A1257WR-S-5P-LCP |
| डिजिटल वीडियो | 16 बिट कैमरालिंक (कैमरालिंक बेस मोड) |
| बाहरी सिंक | CC1: बाहरी फ्रेम सिंक्रोनस |
| संचार | कैमरालिंक UART (डिफ़ॉल्ट)/ RS232 (अनुकूलन योग्य) बॉड दर: 9600bps (डिफ़ॉल्ट) |
| बिजली की आपूर्ति | AD बोर्ड: 5V क्रायोकूलर: 12V |
| स्थिर शक्ति (23℃) | ≤4.5W |
| कूलिंग समय (23℃) | ≤3मिनट |
| आकार | 72×87×51 मिमी |
| वजन | ≤250 ग्राम |
| ऑपरेटिंग तापमान | -40℃~+71℃ |
औद्योगिक अनुप्रयोग
EYAS G615HMG थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से कई अनुप्रयोगों में उपयोग किया जाता है, जिसमें गैर-विनाशकारी परीक्षण (NDT), पर्यावरण निगरानी, लंबी दूरी की निगरानी, वैज्ञानिक अनुसंधान और विभिन्न औद्योगिक निरीक्षण प्रक्रियाएं शामिल हैं।
विनिर्माण क्षमताएं
- उच्च संवेदनशीलता और उत्कृष्ट प्रदर्शन: इन्फ्रारेड उद्योग में विश्व-अग्रणी तकनीक
- विभिन्न इन्फ्रारेड डिटेक्टर उपलब्ध: विभिन्न प्रारूपों और पिक्सेल आकारों में अनकूल्ड और कूल्ड दोनों IR डिटेक्टर
- तेजी से डिलीवरी सुनिश्चित करने के लिए वॉल्यूम उत्पादन: लाखों डिटेक्टरों की वार्षिक उत्पादन क्षमता के साथ तीन उत्पादन लाइनें
- उन्नत सुविधाएं: 20,000 वर्ग मीटर क्लीन रूम स्पेस के साथ 30,000 वर्ग मीटर की सुविधा
अक्सर पूछे जाने वाले प्रश्न
इन्फ्रारेड थर्मल इमेजिंग क्या है?
इन्फ्रारेड थर्मल इमेजिंग वस्तुओं के बारे में जानकारी एकत्र करने के लिए इन्फ्रारेड विकिरण और थर्मल ऊर्जा का उपयोग करती है। वस्तुओं और उनके पृष्ठभूमि वातावरण के बीच विकिरण अंतर का पता लगाकर, साथ ही वस्तुओं के भीतर भिन्नताओं का पता लगाकर, इन्फ्रारेड थर्मल छवियां विकिरण उतार-चढ़ाव प्रदर्शित करती हैं जो दृश्य विशेषताओं को प्रकट करती हैं।
इन्फ्रारेड थर्मल इमेजिंग के अनुप्रयोग क्या हैं?
तापमान माप और हर मौसम में इमेजिंग इन्फ्रारेड थर्मल इमेजिंग तकनीक के दो मूलभूत कार्य हैं। इन तकनीकों का उपयोग करके विकसित उत्पादों को बिजली, सुरक्षा और निगरानी, औद्योगिक विनिर्माण, वैज्ञानिक अनुसंधान, चिकित्सा उपचार और अन्य पारंपरिक क्षेत्रों में व्यापक रूप से तैनात किया जाता है।
इन्फ्रारेड थर्मल इमेजिंग कैसे काम करती है?
प्रकृति में, पूर्ण शून्य (-273℃) से ऊपर के तापमान वाली सभी वस्तुएं इन्फ्रारेड विकिरण उत्सर्जित करती हैं। इन्फ्रारेड कैमरा डिटेक्टर लक्ष्य और उनके पृष्ठभूमि के बीच तापमान अंतर को मापते हैं, जिससे विशिष्ट इन्फ्रारेड छवियां बनती हैं जिन्हें थर्मल छवियां कहा जाता है।
इन्फ्रारेड डिटेक्टर कैसे काम करते हैं?
लक्ष्यों द्वारा उत्सर्जित इन्फ्रारेड विकिरण थर्मल डिटेक्टर की संवेदन सीमा में प्रवेश करता है। इन्फ्रारेड डिटेक्टर विभिन्न तीव्रता विकिरण संकेतों को संबंधित विद्युत संकेतों में परिवर्तित करता है, जिन्हें फिर दृश्य इन्फ्रारेड छवियों को बनाने के लिए प्रवर्धित और संसाधित किया जाता है।
कूल्ड इन्फ्रारेड डिटेक्टरों के क्या फायदे हैं?
कूल्ड इन्फ्रारेड फोकल प्लेन डिटेक्टर डिटेक्टर डीवर कूलर (DDC) द्वारा प्रदान किए गए कम तापमान पर काम करते हैं। वे बेहतर संवेदनशीलता प्रदान करते हैं, अनकूल्ड डिटेक्टरों की तुलना में अधिक सूक्ष्म तापमान अंतर को अलग करते हैं। यह दस किलोमीटर से अधिक दूरी पर वस्तुओं का पता लगाने, पहचानने और पहचानने में सक्षम बनाता है। जबकि उनकी जटिल संरचना के कारण अनकूल्ड डिटेक्टरों की तुलना में उनकी लागत अधिक होती है, वे मांग वाले अनुप्रयोगों के लिए असाधारण प्रदर्शन प्रदान करते हैं।
