640x512 / 15µm MCT MWIR इन्फ्रारेड डिटेक्टर के साथ कूल्ड थर्मल मॉड्यूल

  • Cooled Thermal Module With 640x512 / 15μm MCT MWIR Infrared Detector
उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या GAVIN615B
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य negotiable
भुगतान शर्तें एल/सी,टी/टी
उत्पाद विवरण
संकल्प 640x512 / 15μm नेटडी ≤20mk
वर्णक्रमीय श्रेणी 3.7 ~ 4.8μm मेगावाट फ्रेम रेट 50 हर्ट्ज / 100 हर्ट्ज
आकार 125x92x67 मिमी वज़न ≤650 ग्राम
प्रमुखता देना

MCT MWIR इन्फ्रारेड डिटेक्टर

,

15uM कूल्ड थर्मल मॉड्यूल

,

MCT कूल्ड थर्मल मॉड्यूल 640x512
एक संदेश छोड़ें
उत्पाद विवरण

640x512 / 15μM MCT MWIR इन्फ्रारेड डिटेक्टर के साथ ठंडा थर्मल मॉड्यूल

GAVIN615B ठंडा MWIR कैमरा मॉड्यूल


GAVIN615B कॉम्पैक्ट कम बिजली की खपत 640x512 / 15μm MCT MWIR शीतल कैमरा मॉड्यूल


उत्पाद का वर्णन


GAVIN615B सेंसरमाइक्रो द्वारा विकसित एक ठंडा मध्य तरंग थर्मल इमेजिंग मॉड्यूल है। इसमें एक 640x512 / 15μm HgCdTe MWIR IR डिटेक्टर RS046 क्रायोकूलर के साथ होता है,हार्डवेयर इलेक्ट्रॉनिक्स और विभिन्न छवि प्रसंस्करण एल्गोरिदम भी तेज और स्पष्ट थर्मल छवियों को प्रस्तुत करने के लिए पहले से ही एम्बेडेड हैं.


RS046 क्रायोकूलर के साथ कॉन्फ़िगर किया गया, GAVIN615B आकार में बहुत कॉम्पैक्ट है, आयाम 125x92x67 मिमी है और वजन में 650 ग्राम से कम है। इसकी स्थिर बिजली की खपत 12w के रूप में कम है।औद्योगिक मानक कैमरालिंक इंटरफ़ेस के साथ, इन्फ्रारेड कैमरा या सिस्टम इंटीग्रेटर GAVIN615B थर्मल इमेजिंग मॉड्यूल के आधार पर आसानी से अपना पूरा कैमरा डिजाइन या इंटीग्रेट कर सकते हैं।


मुख्य विशेषताएं


- उच्च संवेदनशीलता, NETD≤20mK

- लंबी दूरी का पता लगाना

- समायोज्य फ्रेम दर

- प्रणाली में आसान एकीकरण


उत्पाद विनिर्देश


मॉडल GAVIN615B
आईआर डिटेक्टर प्रदर्शन
संकल्प 640x512
पिक्सेल पिच 15μm
क्रियोकूलर RS046
स्पेक्ट्रल रेंज 3.7μm4.8μmMW
ठंडा होने का समय (20°C) ≤7 मिनट
NETD (20°C) ≤20mK
छवि प्रसंस्करण
फ्रेम दर 50 हर्ट्ज/100 हर्ट्ज
डिमिंग मोड रैखिक/हिस्टोग्राम/मिश्रित
डिजिटल ज़ूम ×1/×2/×4
छवि दिशा क्षैतिज/ऊर्ध्वाधर/व्याकरणीय फ्लिप
छवि एल्गोरिथ्म एनयूसी/एजीसी/आईडीई
विद्युत विनिर्देश
मानक बाहरी इंटरफ़ेस J30JZ 25पिन
एनालॉग वीडियो पीएल
डिजिटल वीडियो 16बिट RAW/YUV: 16बिट DVP/Cameralink आउटपुट
बाहरी सिंक फ्रेम बाहरी सिंक्रनाइज़ेशनः RS422 स्तर
संचार RS422, 115200 बीपीएस
विद्युत आपूर्ति 20~28 वीडीसी
स्थिर बिजली खपत 12W
आयाम (मिमी) 125×92×67
वजन ≤650 ग्राम
ऑपरेशन तापमान -40°C ~ +60°C
कंपन परिमाण कंपन: जीजेबी वाहन-माउंटेड हाई स्पीड परिवहन
झटका: अर्ध-साइनस तरंग, 40 ग्राम 11 एमएस, 3 अक्ष 6 दिशा 3 बार प्रत्येक
ऑप्टिकल लेंस
वैकल्पिक लेंस निरंतर ज़ूम
60~240 मिमी/एफ4
15~300 मिमी/एफ4
21~420 मिमी/एफ4
35~690mm/F4


औद्योगिक अनुप्रयोग


GAVIN615B थर्मल इन्फ्रारेड कैमरा मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे कि रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि।

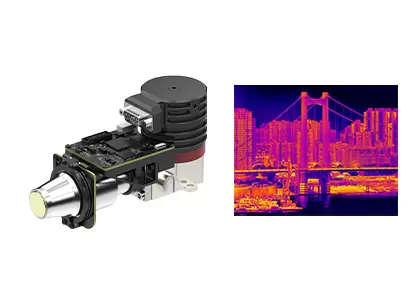

640x512 / 15µm MCT MWIR इन्फ्रारेड डिटेक्टर के साथ कूल्ड थर्मल मॉड्यूल 0


विविध उत्पाद पोर्टफोलियो


विभिन्न एकीकरण आवश्यकताओं को पूरा करने के लिए इन्फ्रारेड डिटेक्टर, कैमरा कोर और मॉड्यूल सहित उत्पाद प्रारूपों की एक विस्तृत श्रृंखला।



उत्पाद की विविधता

कई एरे रिज़ॉल्यूशन, पिक्सेल आकार, तरंग बैंड और लेंस विकल्प संयोजन विविध अनुप्रयोगों के लिए अधिक लचीलापन प्रदान करते हैं।



उत्कृष्ट प्रदर्शन

स्पष्ट इमेजिंग, कॉम्पैक्ट आकार, कम बिजली की खपत, उच्च संवेदनशीलता और मजबूत विश्वसनीयता ऎसे डिजाइन किए गए हैं जो पर्यावरण की चुनौतियों की एक विस्तृत श्रृंखला के तहत प्रदर्शन करते हैं।



आसान एकीकरण

कई इंटरफेस विकल्प एकीकरण को सरल बनाते हैं और कई अनुप्रयोग क्षेत्रों में तेजी से विकास की अनुमति देते हैं।


सामान्य प्रश्न


1थर्मल संवेदनशीलता क्या है?

थर्मल संवेदनशीलता, जिसे NETD (शोर समकक्ष तापमान अंतर) भी कहा जाता है, मध्यम तरंग (MWIR) और लंबी तरंग (LWIR) थर्मल इमेजिंग कैमरों का मूल्यांकन करने के लिए एक प्रमुख पैरामीटर है।यह सीधे थर्मल इमेजर द्वारा मापी गई स्पष्टता से संबंधित हैयह एक संख्यात्मक मान है जो तापमान अंतर के संकेत-शोर अनुपात का प्रतिनिधित्व करता है और मिली केल्विन्स (mK) में मापा जाता है।संवेदनशीलता जितनी अधिक होगी, छवि उतनी ही स्पष्ट होगी.


2थर्मल इमेजिंग के क्या अनुप्रयोग हैं?

तापमान माप और सभी मौसम की इमेजिंग इन्फ्रारेड थर्मल इमेजिंग तकनीक के दो बुनियादी कार्य हैं।इन दोनों प्रौद्योगिकियों के आधार पर विकसित उत्पादों का व्यापक रूप से सुरक्षा और निगरानी में उपयोग किया जाता है, यूएवी पेलोड, औद्योगिक निरीक्षण, अग्निशमन, पूर्वानुमान रखरखाव, एडीएएस, महामारी की रोकथाम, एआईओटी आदि।
