लंबी दूरी की जांच के लिए एमसीटी एमडब्ल्यूआईआर कूल्ड थर्मल मॉड्यूल 640x512 / 15μM

उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम GST
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या GAVIN615B
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य Negotiable
भुगतान शर्तें एल/सी, टी/टी

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
संकल्प 640x512 / 15μm नेटडी 20mK
वर्णक्रमीय श्रेणी 3.7 ~ 4.8μm मेगावाट फ्रेम रेट 50 हर्ट्ज/100 हर्ट्ज
आकार 125x92x67mm वज़न 650g
हाई लाइट

MWIR कूल्ड थर्मल मॉड्यूल 640x512

,

MCT कूल्ड थर्मल मॉड्यूल 15uM

,

लॉन्ग रेंज डिटेक्शन कूल्ड थर्मल मॉड्यूल

एक संदेश छोड़ें
उत्पाद विवरण

लंबी दूरी की जांच के लिए कूल्ड थर्मल मॉड्यूल 640x512 / 15μM एमसीटी एमडब्ल्यूआईआर

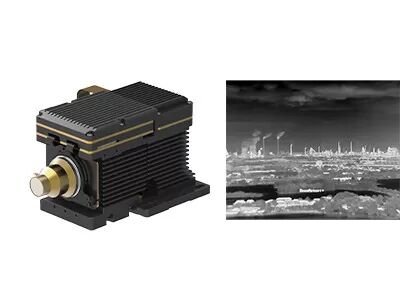

GAVIN615B कूल्ड MWIR कैमरा मॉड्यूल



GAVIN615B कॉम्पैक्ट कम बिजली की खपत 640x512 / 15μm MCT MWIR कूल्ड कैमरा मॉड्यूल



उत्पाद वर्णन



GAVIN615B ग्लोबल सेंसर टेक्नोलॉजी (GST) द्वारा विकसित एक कूल्ड मिड वेव थर्मल इमेजिंग मॉड्यूल है।इसमें RS046 क्रायोकूलर के साथ 640x512 / 15μm HgCdTe MWIR IR डिटेक्टर शामिल है, हार्डवेयर इलेक्ट्रॉनिक्स और विभिन्न इमेज प्रोसेसिंग एल्गोरिदम भी पहले से ही तेज और स्पष्ट थर्मल इमेज पेश करने के लिए एम्बेडेड हैं।



RS046 क्रायोकूलर के साथ कॉन्फ़िगर किया गया, GAVIN615B आकार में बहुत कॉम्पैक्ट है, आयाम में 125x92x67mm और वजन में 650g से कम वजन का है।इसकी स्थिर बिजली की खपत 12w जितनी कम है।औद्योगिक मानक कैमरालिंक इंटरफ़ेस के साथ, इन्फ्रारेड कैमरा या सिस्टम इंटीग्रेटर GAVIN615B थर्मल इमेजिंग मॉड्यूल के आधार पर अपने स्वयं के पूर्ण कैमरे को आसानी से डिज़ाइन या एकीकृत कर सकते हैं।



GAVIN सीरीज कूल्ड थर्मल मॉड्यूल GST MCT और T2SL कूल्ड IR डिटेक्टरों का उपयोग करता है और कुल अंधेरे या खराब मौसम की स्थिति में स्पष्ट अवरक्त छवियों को आउटपुट करने के लिए विभिन्न इमेज प्रोसेसिंग एल्गोरिदम को एकीकृत करता है।यह कम दूरी पर अधिक लक्ष्य विवरण प्रस्तुत करते हुए लंबी दूरी पर जोखिमों और खतरों का पता लगा सकता है और पहचान सकता है।



मुख्य विशेषताएं



- उच्च संवेदनशीलता, NETD≤20mK

- लांग रेंज डिटेक्शन

- समायोज्य फ्रेम दर

- सिस्टम में आसान एकीकरण



उत्पाद की विशेषताएं



नमूना GAVIN615B
आईआर डिटेक्टर प्रदर्शन
संकल्प 640x512
पिक्सेल पिच 15μm
क्रायोकूलर RS046
वर्णक्रमीय श्रेणी 3.7μm~4.8μm मेगावाट
ठंडा करने का समय (20 डिग्री सेल्सियस) 7मिनट
एनईटीडी (20 डिग्री सेल्सियस) ≤20mK
मूर्ति प्रोद्योगिकी
फ्रेम रेट 50 हर्ट्ज/100 हर्ट्ज
डिमिंग मोड रैखिक/हिस्टोग्राम/मिश्रित
डिजिटल ज़ूम ×1/×2/×4
छवि दिशा क्षैतिज/लंबवत/तिरछे पलटें
छवि एल्गोरिदम एनयूसी/एजीसी/आईडीई
विद्युत विशिष्टता
मानक बाहरी इंटरफ़ेस J30JZ 25pin
एनालॉग वीडियो दोस्त
डिजिटल वीडियो 16 बिट रॉ / वाईयूवी: 16 बिट डीवीपी / कैमरालिंक आउटपुट
बाहरी सिंक फ़्रेम बाहरी सिंक: RS422 स्तर
संचार RS422, 115200bps
बिजली की आपूर्ति 20 ~ 28 वीडीसी
स्थिर बिजली की खपत 12W
आयाम (मिमी) 125×92×67
वज़न 650g
प्रचालन तापमान -40°C ~ +60°C
कंपन परिमाण कंपन: जीजेबी वाहन पर चढ़कर हाई स्पीड ट्रांसपोर्ट
शॉक: हाफ-साइन वेव, 40g 11 ms, 3 एक्सिस 6 डायरेक्शन 3 टाइम्स प्रत्येक
ऑप्टिकल लेंस
वैकल्पिक लेंस निरंतर ज़ूम
60 ~ 240 मिमी / F4
15 ~ 300 मिमी / F4
21~420mm/F4
35 ~ 690 मिमी / F4



औद्योगिक अनुप्रयोग



GAVIN615B थर्मल इंफ्रारेड कैमरा मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि।



लंबी दूरी की जांच के लिए एमसीटी एमडब्ल्यूआईआर कूल्ड थर्मल मॉड्यूल 640x512 / 15μM 0



जीएसटी इन्फ्रारेड के बारे में



लंबी दूरी की जांच के लिए एमसीटी एमडब्ल्यूआईआर कूल्ड थर्मल मॉड्यूल 640x512 / 15μM 1

पूछे जाने वाले प्रश्न



1. थर्मल सेंसिटिविटी क्या है?

थर्मल सेंसिटिविटी, जिसे NETD (शोर इक्विवेलेंट टेम्परेचर डिफरेंस) भी कहा जाता है, मीडियम वेव (MWIR) और लॉन्ग वेव (LWIR) थर्मल इमेजिंग कैमरों के मूल्यांकन के लिए एक प्रमुख पैरामीटर है।यह सीधे थर्मल इमेजर द्वारा मापी गई स्पष्टता से संबंधित है।यह तापमान अंतर के सिग्नल-टू-शोर अनुपात का प्रतिनिधित्व करने वाला एक संख्यात्मक मान है और मिलीकेल्विन (एमके) में मापा जाता है।थर्मल संवेदनशीलता मान जितना छोटा होगा, संवेदनशीलता उतनी ही अधिक होगी और छवि स्पष्ट होगी।



2. थर्मल इमेजिंग के अनुप्रयोग क्या हैं?

तापमान माप और सभी मौसम इमेजिंग इन्फ्रारेड थर्मल इमेजिंग तकनीक के दो बुनियादी कार्य हैं।इन दो प्रौद्योगिकियों के आधार पर विकसित उत्पादों का व्यापक रूप से सुरक्षा और निगरानी, ​​यूएवी पेलोड, औद्योगिक निरीक्षण, अग्निशामक, भविष्य कहनेवाला रखरखाव, एडीएएस, महामारी की रोकथाम, एआईओटी आदि में उपयोग किया जाता है।



3. एमसीटी/एचजीसीडीटीई डिटेक्टर क्या है?

MCT, जिसे HgCdTe भी कहा जाता है, मरकरी-कैडमियम-टेलुरिड को संदर्भित करता है जो कैडमियम टेलुराइड (CdTe) और मरकरी टेलुराइड (HgTe) का एक रासायनिक यौगिक है और फोटोडेटेक्टर में एक सामान्य सामग्री है।MCT/HgCdTe डिटेक्टर एक फोटोकॉन्डक्टिव डिटेक्टर है जो क्रायोजेनिक वातावरण में संचालित होता है और अवरक्त विकिरण का पता लगा सकता है।यह थर्मल सेंसर की तुलना में अधिक संवेदनशील है।
