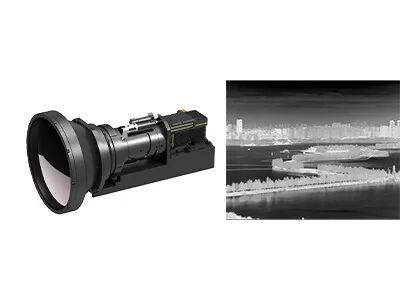

कूल्ड थर्मल मॉड्यूल 640x512 / 15μM निरंतर ज़ूम लेंस 60 ~ 240 मिमी / F4 . के साथ

उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम GST
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या GAVIN615B
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य Negotiable
भुगतान शर्तें एल/सी, टी/टी

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
संकल्प 640x512 / 15μm नेटडी 20mK
वर्णक्रमीय श्रेणी 3.7 ~ 4.8μm मेगावाट फ्रेम रेट 50 हर्ट्ज/100 हर्ट्ज
आकार 125x92x67mm वज़न 650g
हाई लाइट

कूल्ड थर्मल मॉड्यूल 640x512

,

कूल्ड थर्मल मॉड्यूल 15uM

,

F4 लेंस थर्मल कैमरा कोर

एक संदेश छोड़ें
उत्पाद विवरण

कूल्ड थर्मल मॉड्यूल 640x512 / 15μM निरंतर ज़ूम लेंस 60 ~ 240 मिमी / F4 . के साथ

GAVIN615B कूल्ड MWIR कैमरा मॉड्यूल



GAVIN615B कॉम्पैक्ट कम बिजली की खपत 640x512 / 15μm MCT MWIR कूल्ड कैमरा मॉड्यूल



उत्पाद वर्णन



GAVIN615B ग्लोबल सेंसर टेक्नोलॉजी (GST) द्वारा विकसित एक कूल्ड मिड वेव थर्मल इमेजिंग मॉड्यूल है।इसमें RS046 क्रायोकूलर के साथ 640x512 / 15μm HgCdTe MWIR IR डिटेक्टर शामिल है, हार्डवेयर इलेक्ट्रॉनिक्स और विभिन्न इमेज प्रोसेसिंग एल्गोरिदम भी पहले से ही तेज और स्पष्ट थर्मल इमेज पेश करने के लिए एम्बेडेड हैं।



RS046 क्रायोकूलर के साथ कॉन्फ़िगर किया गया, GAVIN615B आकार में बहुत कॉम्पैक्ट है, आयाम में 125x92x67mm और वजन में 650g से कम वजन का है।इसकी स्थिर बिजली की खपत 12w जितनी कम है।औद्योगिक मानक कैमरालिंक इंटरफ़ेस के साथ, इन्फ्रारेड कैमरा या सिस्टम इंटीग्रेटर GAVIN615B थर्मल इमेजिंग मॉड्यूल के आधार पर अपने स्वयं के पूर्ण कैमरे को आसानी से डिज़ाइन या एकीकृत कर सकते हैं।



GAVIN सीरीज कूल्ड थर्मल मॉड्यूल GST MCT और T2SL कूल्ड IR डिटेक्टरों का उपयोग करता है और कुल अंधेरे या खराब मौसम की स्थिति में स्पष्ट अवरक्त छवियों को आउटपुट करने के लिए विभिन्न इमेज प्रोसेसिंग एल्गोरिदम को एकीकृत करता है।यह कम दूरी पर अधिक लक्ष्य विवरण प्रस्तुत करते हुए लंबी दूरी पर जोखिमों और खतरों का पता लगा सकता है और पहचान सकता है।



मुख्य विशेषताएं



लंबी दूरी की जांच से मिलें
• उच्च तापीय संवेदनशीलता

• देखने का विस्तृत क्षेत्र
• लंबी दूरी का पता लगाने, 60 किमी दूर विमान का पता लगाया जा सकता है



सिस्टम में आसान एकीकरण
• कैमरालिंक/डीवीपी इंटरफ़ेस, रॉ/वाईयूवी छवि आउटपुट
• विभिन्न प्रकार के निरंतर ऑप्टिकल जूम लेंस उपलब्ध हैं



उत्पाद की विशेषताएं



नमूना GAVIN615B
आईआर डिटेक्टर प्रदर्शन
संकल्प 640x512
पिक्सेल पिच 15μm
क्रायोकूलर RS046
वर्णक्रमीय श्रेणी 3.7μm~4.8μm मेगावाट
ठंडा करने का समय (20 डिग्री सेल्सियस) 7मिनट
एनईटीडी (20 डिग्री सेल्सियस) ≤20mK
मूर्ति प्रोद्योगिकी
फ्रेम रेट 50 हर्ट्ज/100 हर्ट्ज
डिमिंग मोड रैखिक/हिस्टोग्राम/मिश्रित
डिजिटल ज़ूम ×1/×2/×4
छवि दिशा क्षैतिज/लंबवत/तिरछे पलटें
छवि एल्गोरिदम एनयूसी/एजीसी/आईडीई
विद्युत विशिष्टता
मानक बाहरी इंटरफ़ेस J30JZ 25pin
एनालॉग वीडियो दोस्त
डिजिटल वीडियो 16 बिट रॉ / वाईयूवी: 16 बिट डीवीपी / कैमरालिंक आउटपुट
बाहरी सिंक फ़्रेम बाहरी सिंक: RS422 स्तर
संचार RS422, 115200bps
बिजली की आपूर्ति 20 ~ 28 वीडीसी
स्थिर बिजली की खपत 12W
आयाम (मिमी) 125×92×67
वज़न 650g
प्रचालन तापमान -40°C ~ +60°C
कंपन परिमाण कंपन: जीजेबी वाहन पर चढ़कर हाई स्पीड ट्रांसपोर्ट
शॉक: हाफ-साइन वेव, 40g 11 ms, 3 एक्सिस 6 डायरेक्शन 3 टाइम्स प्रत्येक
ऑप्टिकल लेंस
वैकल्पिक लेंस निरंतर ज़ूम
60 ~ 240 मिमी / F4
15 ~ 300 मिमी / F4
21~420mm/F4
35 ~ 690 मिमी / F4



औद्योगिक अनुप्रयोग



GAVIN615B थर्मल इंफ्रारेड कैमरा मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि।



कूल्ड थर्मल मॉड्यूल 640x512 / 15μM निरंतर ज़ूम लेंस 60 ~ 240 मिमी / F4 . के साथ 0



जीएसटी इन्फ्रारेड के बारे में



कूल्ड थर्मल मॉड्यूल 640x512 / 15μM निरंतर ज़ूम लेंस 60 ~ 240 मिमी / F4 . के साथ 1

पूछे जाने वाले प्रश्न



1. थर्मल सेंसिटिविटी क्या है?

थर्मल सेंसिटिविटी, जिसे NETD (शोर इक्विवेलेंट टेम्परेचर डिफरेंस) भी कहा जाता है, मीडियम वेव (MWIR) और लॉन्ग वेव (LWIR) थर्मल इमेजिंग कैमरों के मूल्यांकन के लिए एक प्रमुख पैरामीटर है।यह सीधे थर्मल इमेजर द्वारा मापी गई स्पष्टता से संबंधित है।यह तापमान अंतर के सिग्नल-टू-शोर अनुपात का प्रतिनिधित्व करने वाला एक संख्यात्मक मान है और मिलीकेल्विन (एमके) में मापा जाता है।थर्मल संवेदनशीलता मान जितना छोटा होगा, संवेदनशीलता उतनी ही अधिक होगी और छवि स्पष्ट होगी।



2. अनकूल्ड और कूल्ड IR डिटेक्टरों में क्या अंतर है?

वर्तमान में बाजार में दो प्रकार के इन्फ्रारेड थर्मल इमेजिंग सेंसर हैं, कूल्ड और अनकूल्ड।

अनकूल्ड IR डिटेक्टर परिवेश के तापमान पर काम करता है।यह सेमी-कंडक्टर उद्योग पर आधारित है और इस प्रकार आमतौर पर छोटे आकार और कम लागत के साथ बड़ी मात्रा में गढ़ा जा सकता है।अनकूल्ड आईआर डिटेक्टर पोर्टेबल/हैंडहेल्ड/मोबाइल उपकरणों में व्यापक रूप से उपयोग किए जाते हैं।

कूल्ड आईआर डिटेक्टरों को एक यूनिट में पैक किया जाता है जो उन्हें बेहद कम तापमान पर रखता है जिसे क्रायो कूलर द्वारा समर्थित किया जाएगा।वे बिना कूल्ड सेंसरों की तुलना में बहुत बड़े, अधिक महंगे और कम विश्वसनीय होते हैं, मुख्य रूप से उनके लिए आवश्यक जटिल शीतलन प्रणालियों के कारण।हालांकि, कूल्ड सिस्टम अविश्वसनीय रूप से संवेदनशील होते हैं और आमतौर पर लंबी दूरी के मिशन को प्राप्त करने के लिए लंबे फोकल लेंथ ऑप्टिक्स के साथ काम करते हैं।
