कूल्ड इन्फ्रारेड डिटेक्टर के लिए त्वरक 640x512 कूल्ड एडी मॉड्यूल

उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम GST
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या EYAS615A
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य Negotiable
भुगतान शर्तें एल/सी, टी/टी

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
संकल्प 640x512 / 15μm क्रायोकूलर RS058
नेटडी ≤17mK वर्णक्रमीय श्रेणी 3.7 ~ 4.8μm
आकार 147x58.5x71 मिमी वज़न ≤680g
हाई लाइट

640x512 कूल्ड एडी मॉड्यूल

,

इन्फ्रारेड डिटेक्टर कूल्ड एडी मॉड्यूल

,

कूल्ड इन्फ्रारेड डिटेक्टर के लिए त्वरक

एक संदेश छोड़ें
उत्पाद विवरण

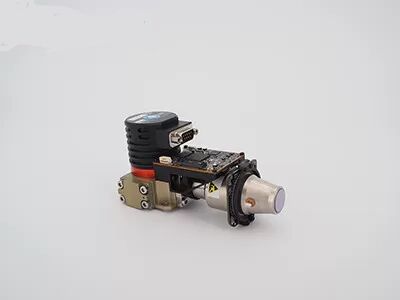

कूल्ड इन्फ्रारेड डिटेक्टर के लिए त्वरक 640x512 कूल्ड एडी मॉड्यूल

EYAS615A GST इन्फ्रारेड द्वारा कूल्ड थर्मल मॉड्यूल



640x512 / 15μm एमसीटी एमडब्ल्यूआईआर के साथ कूल्ड एडी मॉड्यूल फास्ट इंटीग्रेशन के लिए कूल्ड इन्फ्रारेड डिटेक्टर



उत्पाद वर्णन



EYAS सीरीज कूल्ड AD मॉड्यूल में कूल्ड IR डिटेक्टरों से एनालॉग सिग्नल को डिजिटल वीडियो स्ट्रीम आउटपुट में बदलने के लिए प्री-एम्पलीफायर फ़ंक्शन होता है।यह विभिन्न रिज़ॉल्यूशन प्रारूपों और विभिन्न तरंग बैंडों के साथ उपलब्ध है।EYAS615A 640x512 / 15μm MWIR कूल्ड डिटेक्टर और RS058 क्रायोकूलर एकीकृत के साथ EYAS परिवार का सदस्य है।



ईवाईएएस सीरीज कूल्ड एडी मॉड्यूल के साथ, ओईएम ग्राहकों के लिए जीएसटी इंफ्रारेड डिटेक्टरों पर तेजी से स्वीकृति परीक्षण करना, तेजी से माध्यमिक विकास शुरू करना और कूल्ड इंफ्रारेड डिटेक्टरों के आधार पर मॉड्यूल और पूर्ण उत्पादों के विकास की अवधि को छोटा करना आसान है।



ग्लोबल सेंसर टेक्नोलॉजी थर्मल इमेजिंग डिटेक्टरों और इन्फ्रारेड मॉड्यूल के डिजाइन, निर्माण, बिक्री और विपणन में माहिर है।हम अपने ग्राहकों को विभिन्न प्रकार के इन्फ्रारेड थर्मल इमेजिंग समाधान प्रदान कर सकते हैं जो माध्यमिक विकास समय को कम करते हैं और ग्राहकों के लिए लागत को बहुत कम करते हैं।



मुख्य विशेषताएं



उच्च प्रदर्शन कूल्ड इन्फ्रारेड डिटेक्टर
• विशिष्ट NETD≤17mk . के साथ उच्च तापीय संवेदनशीलता



विकसित करने और एकीकृत करने में आसान
• कैमरालिंक इंटरफ़ेस आउटपुट 16 बिट कच्चा डेटा, सीरियल पोर्ट नियंत्रण
• एकीकृत संरचना जिसमें डिटेक्टर के साथ संगत आयाम है



हाई स्पीड मूविंग टारगेट कैप्चर करें
• आउटपुट फ्रेम आवृत्ति 1~120Hz . पर समायोज्य है



उत्पाद की विशेषताएं



नमूना EYAS615A
आईआर डिटेक्टर प्रदर्शन
संकल्प 640x512
पिक्सेल पिच 15μm
क्रायोकूलर RS058
वर्णक्रमीय श्रेणी 3.7μm~4.8μm मेगावाट
ठंडा करने का समय (25 डिग्री सेल्सियस) 6मिनट
इष्टतम एनईटीडी (20 डिग्री सेल्सियस) ≤17mK
काम प्रणाली
फ्रेम रेट 1 ~ 120 हर्ट्ज समायोज्य
काम प्रणाली स्नैपशॉट;आईटीआर/आईडब्ल्यूआर एकीकरण मोड;विंडोज मोड;विरोधी प्रस्फुटन
विद्युत विशिष्टता
मानक बाहरी इंटरफ़ेस क्यूएसएच 60 पिन
डिजिटल वीडियो कैमरालिंक: आउटपुट 16 बिट रॉ डेटा
बाहरी सिंक CC1: INT/फ़्रेम बाहरी सिंक;CC2: एमसी बाहरी सिंक
संचार कैमरालिंक सीरियल पोर्ट: टीएफजी+/-, टीसी+/-;9600bps
बिजली की आपूर्ति 1 चैनल इमेजिंग पैनल: 5V
1 चैनल क्रायोकूलर: 24V
स्थिर बिजली की खपत 7W
आयाम (मिमी) 147×58.5×71
वज़न ≤680g
वर्किंग टेम्परेचर -40°C ~ +60°C
कंपन परिमाण कंपन: जीजेबी वाहन पर चढ़कर हाई स्पीड ट्रांसपोर्ट
शॉक: हाफ-साइन वेव, 40g 11 ms, 3 एक्सिस 6 डायरेक्शन 3 टाइम्स प्रत्येक



औद्योगिक अनुप्रयोग



EYAS615A थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि।



कूल्ड इन्फ्रारेड डिटेक्टर के लिए त्वरक 640x512 कूल्ड एडी मॉड्यूल 0



हमारी इन्फ्रारेड डिटेक्टर लाइन



कूल्ड इन्फ्रारेड डिटेक्टर के लिए त्वरक 640x512 कूल्ड एडी मॉड्यूल 1

पूछे जाने वाले प्रश्न



1. थर्मल सेंसिटिविटी क्या है?

थर्मल सेंसिटिविटी, जिसे NETD (शोर इक्विवेलेंट टेम्परेचर डिफरेंस) भी कहा जाता है, मीडियम वेव (MWIR) और लॉन्ग वेव (LWIR) थर्मल इमेजिंग कैमरों के मूल्यांकन के लिए एक प्रमुख पैरामीटर है।यह सीधे थर्मल इमेजर द्वारा मापी गई स्पष्टता से संबंधित है।यह तापमान अंतर के सिग्नल-टू-शोर अनुपात का प्रतिनिधित्व करने वाला एक संख्यात्मक मान है और मिलीकेल्विन (एमके) में मापा जाता है।थर्मल संवेदनशीलता मान जितना छोटा होगा, संवेदनशीलता उतनी ही अधिक होगी और छवि स्पष्ट होगी।



2. अनकूल्ड और कूल्ड IR डिटेक्टरों में क्या अंतर है?

वर्तमान में बाजार में दो प्रकार के इन्फ्रारेड थर्मल इमेजिंग सेंसर हैं, कूल्ड और अनकूल्ड।

अनकूल्ड IR डिटेक्टर परिवेश के तापमान पर काम करता है।यह सेमी-कंडक्टर उद्योग पर आधारित है और इस प्रकार आमतौर पर छोटे आकार और कम लागत के साथ बड़ी मात्रा में गढ़ा जा सकता है।अनकूल्ड आईआर डिटेक्टर पोर्टेबल/हैंडहेल्ड/मोबाइल उपकरणों में व्यापक रूप से उपयोग किए जाते हैं।

कूल्ड आईआर डिटेक्टरों को एक इकाई में पैक किया जाता है जो उन्हें बेहद कम तापमान पर रखता है जिसे क्रायो कूलर द्वारा समर्थित किया जाएगा।वे बिना कूल्ड सेंसर की तुलना में बहुत बड़े, अधिक महंगे और कम विश्वसनीय हैं, मुख्य रूप से जटिल शीतलन प्रणालियों के कारण जिनकी उन्हें आवश्यकता होती है।हालांकि, कूल्ड सिस्टम अविश्वसनीय रूप से संवेदनशील होते हैं और आमतौर पर लंबी दूरी के मिशन को प्राप्त करने के लिए लंबे फोकल लेंथ ऑप्टिक्स के साथ काम करते हैं
