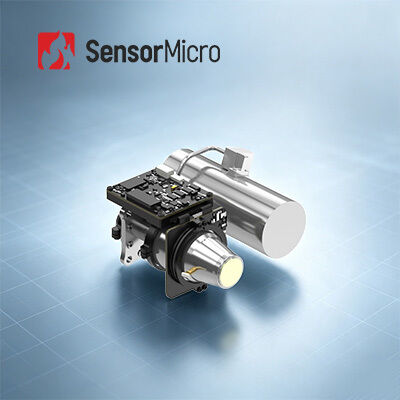

640x512 रेज़ोल्यूशन 15µm पिक्सेल साइज़ MWIR कूल्ड थर्मल मॉड्यूल इंटीग्रेटेड ड्यूअर कूलर असेंबली के साथ

  • 640x512 Resolution 15μm Pixel Size MWIR Cooled Thermal Module with Integrated Dewar Cooler Assembly
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या EYAS G615ME
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 640x512 / 15μm फ्रेम रेट 1 ~ 100 हर्ट्ज, समायोज्य
नेटडी 16mK(F2); 18एमके(एफ4) वर्णक्रमीय श्रेणी 3.7~4.8μm
आकार 110×105×60मिमी वज़न ≤590 ग्राम
प्रमुखता देना

640x512 MWIR ठंडा थर्मल मॉड्यूल

,

एमसीटी एमडब्ल्यूआईआर ठंडा थर्मल मॉड्यूल

,

15um MWIR कैमरा मॉड्यूल
एक संदेश छोड़ें
उत्पाद विवरण
15µm 640x512 एम.सी.टी. एम.डब्ल्यू.आई.आर. कूल्ड थर्मल मॉड्यूल इंटीग्रेटेड ड्यूअर कूलर असेंबली के साथ
उत्पाद अवलोकन

EYAS G615ME कूल्ड AD मॉड्यूल में 640x512/15µm MWIR कूल्ड इन्फ्रारेड डिटेक्टर को एनालॉग-टू-डिजिटल (AD) बोर्ड के साथ एकीकृत किया गया है। यह मॉड्यूल कूल्ड डिटेक्टरों से एनालॉग आउटपुट सिग्नल को डिजिटल वीडियो स्ट्रीम में परिवर्तित करता है, साथ ही आवश्यक ड्राइव पावर और कंट्रोल टाइमिंग सिग्नल भी प्रदान करता है।

उच्च-प्रदर्शन वाले लीनियर स्टर्लिंग क्रायोकूलर द्वारा संचालित, यह मॉड्यूल लंबे समय तक और अधिक स्थिर रूप से काम करता है, जिससे OEM ग्राहकों को इन्फ्रारेड डिटेक्टरों का त्वरित मूल्यांकन और सत्यापन करने, सिस्टम एकीकरण को सुव्यवस्थित करने और विकास पाइपलाइन को तेज करने में मदद मिलती है।

मुख्य विशेषताएं
  • एनालॉग-टू-डिजिटल रूपांतरण, त्वरित विकास - 640×512 MWIR कूल्ड इन्फ्रारेड डिटेक्टरों पर आधारित, जिसमें एनालॉग-टू-डिजिटल रूपांतरण के लिए एकीकृत AD सर्किट है; डिटेक्टर के आयामों के अनुरूप कॉम्पैक्ट एकीकृत डिजाइन; व्यापक रूप से अपनाने के लिए मुख्यधारा का रिज़ॉल्यूशन
  • लंबे जीवनकाल के लिए लीनियर क्रायोकूलर - विस्तारित परिचालन जीवन के लिए LS723 उच्च-प्रदर्शन लीनियर स्टर्लिंग क्रायोकूलर से सुसज्जित; निरंतर 24/7 संचालन का समर्थन करता है
  • उत्कृष्ट प्रदर्शन, आसान एकीकरण - तेज गति वाले लक्ष्यों को कैप्चर करने के लिए 1 से 100 हर्ट्ज तक समायोज्य फ्रेम दर; कैमरा लिंक इंटरफ़ेस 16-बिट रॉ डेटा को सीरियल पोर्ट नियंत्रण के साथ आउटपुट करता है
उत्पाद विनिर्देश
मॉडल EYAS G615ME
संकेतक रिज़ॉल्यूशन: 640×512
पिक्सेल आकार: 15µm
स्पेक्ट्रल प्रतिक्रिया: 3.7µm±0.2µm～4.8µm±0.2µm
आईआर डिटेक्टर NETD(23℃): 16mK(F2), 18mK(F4)
कार्य मोड फ्रेम दर: 1~100Hz, समायोज्य
कार्य मोड: स्नैपशॉट
ITR/IWR एकीकरण मोड
एंटी-ब्लूमिंग
विंडोज मोड
इलेक्ट्रिकल मानक बाहरी इंटरफ़ेस: 60pin: 37201-SM060-032W1R01, 5pin: A1257WR-S-5P-LCP
डिजिटल वीडियो: 16 बिट कैमरालिंक (कैमरालिंक बेस मोड)
बाहरी सिंक: CC1: बाहरी फ्रेम सिंक्रोनस
संचार: कैमरालिंक UART(डिफ़ॉल्ट)/RS232(अनुकूलन योग्य), बॉड दर: 9600bps(डिफ़ॉल्ट)
बिजली आपूर्ति: AD बोर्ड: 5V, क्रायोकूलर: 24V
स्थिर बिजली (23℃): ≤14W
कूलिंग समय(23℃): ≤6मिनट30सेकंड
आकार (मिमी) 110×105×60
वजन (ग्राम) ≤590
परिचालन तापमान -40℃~+71℃
औद्योगिक अनुप्रयोग
  • एन.डी.टी. (गैर-विनाशकारी परीक्षण)
  • पर्यावरण निगरानी
  • लंबी दूरी की निगरानी
  • वैज्ञानिक अनुसंधान
मानकीकृत सेवा
  • पूर्ण दस्तावेज़ीकरण: तत्काल कार्यान्वयन के लिए उत्पाद मैनुअल, सेटअप गाइड और चयन संदर्भ
  • विकास और परीक्षण सहायता: नमूना एकीकृत परीक्षण, प्रदर्शन मूल्यांकन और पैरामीटर सत्यापन सेवाएं
  • उन्नत डेवलपर टूलकिट: गहन एकीकरण के लिए SDK, API, एल्गोरिदम और डिबगिंग टूल
  • रिमोट तकनीकी सहायता: महत्वपूर्ण मुद्दों के लिए त्वरित प्रतिक्रिया और समय पर समाधान के साथ 24/7 सहायता
  • वारंटी: इष्टतम प्रदर्शन को बहाल करने के लिए मूल पुर्जे और सख्त प्रक्रिया पालन
अक्सर पूछे जाने वाले प्रश्न
क्रायोकूलर का उपयोग किस लिए किया जाता है?

क्रायोकूलर ऐसी मशीनें हैं जो सेंसर को अत्यधिक ठंडा रखती हैं ताकि लंबी अवधि के मिशन पर थर्मल इमेज ली जा सकें। कई उच्च-स्तरीय अनुप्रयोगों में, छवियों को कैप्चर करने वाले सेंसर को अत्यधिक कम तापमान की आवश्यकता होती है।

क्रायोकूलर की गुणवत्ता मापने के मुख्य कारक क्या हैं?

लंबी बैटरी लाइफ और विश्वसनीय संचालन क्रायोकूलर की गुणवत्ता मापने के मुख्य कारक हैं। सेंसरमाइक्रो क्रायोकूलर में एक विस्तृत ऑपरेटिंग तापमान रेंज और उत्कृष्ट विश्वसनीयता है। इसका MTTF (मीन टाइम टू फेल्योर) 10,000 घंटे तक पहुंच गया है, जो 24*7 बूट ऑपरेशन की आवश्यकताओं को पूरा करता है।

MTTF क्या है?

MTTF (मीन टाइम टू फेल्योर) किसी हिस्से की विश्वसनीयता को मापता है। यह आपको बताता है कि औसतन कोई हिस्सा टूटने और बदलने से पहले कितने समय तक चलता है। मूल रूप से, यह आपको खरीदे जा रहे पुर्जों की गुणवत्ता के बारे में बताता है। वे जितने लंबे समय तक चलते हैं, आपको उनसे उतना ही अधिक मूल्य मिलता है।
