640x512 15μM कूल्ड कैमरा मॉड्यूल RS058 T2SL LWIR कैमरा कोर

उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम GST
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या EYAS615L
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य Negotiable
भुगतान शर्तें एल/सी, टी/टी

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
संकल्प 640x512 / 15μm नेटडी ≤25mK
वर्णक्रमीय श्रेणी 7.7 ~ 9.5μm (एलडब्ल्यू) आकार 142x58.5x71mm
हाई लाइट

LWIR कूल्ड कैमरा मॉड्यूल

,

T2SL कूल्ड कैमरा मॉड्यूल

,

640x512 LWIR कैमरा कोर

एक संदेश छोड़ें
उत्पाद विवरण

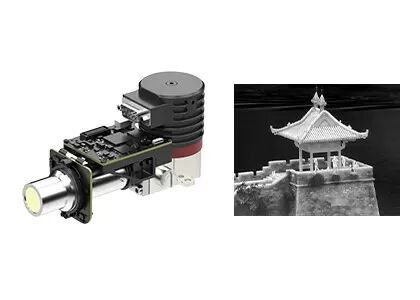

EYAS615L कूल्ड कैमरा मॉड्यूल



640x512 15μM कूल्ड कैमरा मॉड्यूल RS058 T2SL LWIR कैमरा कोर



उत्पाद वर्णन



EYAS सीरीज कूल्ड AD मॉड्यूल में कूल्ड IR डिटेक्टरों से एनालॉग सिग्नल को डिजिटल वीडियो स्ट्रीम आउटपुट में बदलने के लिए प्री-एम्पलीफायर फ़ंक्शन होता है।यह विभिन्न रिज़ॉल्यूशन प्रारूपों और विभिन्न तरंग बैंडों के साथ उपलब्ध है।EYAS615L 640x512 / 15μm LWIR कूल्ड डिटेक्टर और RS058 क्रायोकूलर एकीकृत के साथ EYAS परिवार का सदस्य है।



ईवाईएएस सीरीज कूल्ड एडी मॉड्यूल के साथ, ओईएम ग्राहकों के लिए जीएसटी इन्फ्रारेड डिटेक्टरों पर तेजी से स्वीकृति परीक्षण करना आसान है, तेजी से माध्यमिक विकास शुरू करना और कूल्ड इंफ्रारेड डिटेक्टरों के आधार पर मॉड्यूल और पूर्ण उत्पादों के विकास की अवधि को छोटा करना।



ग्लोबल सेंसर तकनीक एक अग्रणी इन्फ्रारेड डिटेक्टर आपूर्तिकर्ता और OEM कैमरा मॉड्यूल निर्माता है।कंपनी 20 हजार वर्ग मीटर साफ कमरे के साथ 30 हजार वर्ग मीटर के क्षेत्र को कवर करती है, जो ग्राहकों को इन्फ्रारेड उत्पादों की स्थिर आपूर्ति प्रदान कर सकती है।



मुख्य विशेषताएं



- विकसित करने और एकीकृत करने में आसान

- कैमरालिंक इंटरफ़ेस आउटपुट 16 बिट रॉ डेटा, सीरियल पोर्ट कंट्रोल

- एकीकृत संरचना, आयाम डिटेक्टर के अनुरूप हैं

- 5V सिंगल-सप्लाई

- हाई स्पीड मूविंग टारगेट को पकड़ने में सक्षम



उत्पाद की विशेषताएं



नमूना EYAS615L
आईआर डिटेक्टर प्रदर्शन
संकल्प 640x512
पिक्सेल पिच 15μm
क्रायोकूलर RS058
वर्णक्रमीय श्रेणी 7.7μm ~ 9.5μm एलडब्ल्यू
ठंडा करने का समय (25 डिग्री सेल्सियस) 5.5मिनट
इष्टतम एनईटीडी (20 डिग्री सेल्सियस) ≤25mK
काम प्रणाली
फ्रेम रेट 1 ~ 160 हर्ट्ज समायोज्य
काम प्रणाली स्नैपशॉट;आईटीआर और इंटरलेस बिनिंग इंटीग्रेशन मोड;विंडोज मोड;विरोधी प्रस्फुटन
विद्युत विशिष्टता
मानक बाहरी इंटरफ़ेस क्यूएसएच 60pin
डिजिटल वीडियो कैमरालिंक: आउटपुट 16 बिट रॉ डेटा
बाहरी सिंक CC1: INT/फ़्रेम बाहरी सिंक;CC2: एमसी बाहरी सिंक
संचार कैमरालिंक सीरियल पोर्ट: टीएफजी+/-, टीसी+/-;9600bps
बिजली की आपूर्ति 1 चैनल इमेजिंग पैनल: 5V
1 चैनल क्रायोकूलर: 24V
स्थिर बिजली की खपत 9डब्ल्यू
आयाम (मिमी) 148×58.5×71
वज़न ≤680g
वर्किंग टेम्परेचर -40°C ~ +60°C
कंपन परिमाण कंपन: जीजेबी वाहन पर चढ़कर हाई स्पीड ट्रांसपोर्ट
शॉक: हाफ-साइन वेव, 40g 11 ms, 3 एक्सिस 6 डायरेक्शन 3 टाइम्स प्रत्येक



औद्योगिक अनुप्रयोग



EYAS615L थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि।



640x512 15μM कूल्ड कैमरा मॉड्यूल RS058 T2SL LWIR कैमरा कोर 0



जीएसटी इन्फ्रारेड के बारे में



640x512 15μM कूल्ड कैमरा मॉड्यूल RS058 T2SL LWIR कैमरा कोर 1



पूछे जाने वाले प्रश्न



1. क्रायोकूलर किसके लिए प्रयोग किया जाता है?

क्रायोकूलर ऐसी मशीनें हैं जो सेंसर को बेहद ठंडा रखती हैं ताकि लंबी अवधि के मिशन पर थर्मल इमेज ली जा सकें।कई उच्च अंत अनुप्रयोगों में, छवियों को कैप्चर करने वाले सेंसर को बेहद कम तापमान की आवश्यकता होती है।



2. क्रायोकूलर की गुणवत्ता मापने के मुख्य कारक क्या हैं?

क्रायोकूलर की गुणवत्ता को मापने के लिए लंबी बैटरी लाइफ और विश्वसनीय संचालन मुख्य कारक हैं।GSTiR क्रायोकूलर में व्यापक ऑपरेटिंग तापमान रेंज और उत्कृष्ट विश्वसनीयता है।इसका MTTF (मीन टाइम टू फेल्योर) 10,000 घंटे तक पहुंच गया है, जो 24*7 बूट ऑपरेशन आवश्यकताओं को पूरा करता है।



3. एमटीटीएफ क्या है?

एमटीटीएफ (मीन टाइम टू फेल्योर) एक हिस्से की विश्वसनीयता को मापता है।यह आपको दिखाता है कि एक हिस्सा टूटने से पहले औसतन कितनी देर तक चलता है और आपको इसे बदलना होगा।बुनियादी स्तर पर, यह आपको आपके द्वारा खरीदे जा रहे पुर्जों की गुणवत्ता के बारे में बताता है।वे जितने लंबे समय तक चलते हैं, आप उनसे उतने ही अधिक मूल्य प्राप्त कर रहे हैं।
