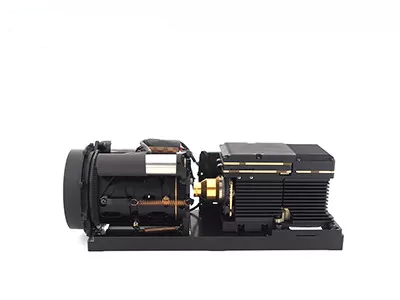

अदृश्य VOCs की कल्पना के लिए ऑप्टिकल गैस इमेजिंग MWIR कूल्ड कैमरा RS058

  • Optical Gas Imaging MWIR Cooled Camera RS058 for Visualizing Invisible VOCs
उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या GAS330
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य negotiable
भुगतान शर्तें एल/सी,टी/टी
उत्पाद विवरण
समारोह गैस रिसाव का पता लगाना क्रायो कूलर RS058
डिटेक्टर संकल्प 320x256 पिक्सेल आकार 30μm
नेटडी ≤15 एमके वर्णक्रमीय श्रेणी 3.2 ± 0.1 ~ 3.5 ± 0.1μm
प्रमुखता देना

RS058 MWIR कूल्ड कैमरा

,

अदृश्य VOCs MWIR कूल्ड कैमरा
एक संदेश छोड़ें
उत्पाद विवरण

अदृश्य VOCs को देखने के लिए MWIR कूल्ड ऑप्टिकल गैस इमेजिंग कैमरा RS058

GAS330 कूल्ड इन्फ्रारेड मॉड्यूल



गैस लीक को देखने के लिए 320x256 / 30μm MWIR कूल्ड ऑप्टिकल गैस इमेजिंग कैमरा



उत्पाद विवरण



उच्च प्रदर्शन सिग्नल प्रोसेसिंग सर्किट और उन्नत छवि प्रसंस्करण एल्गोरिदम के साथ, गैस लीक डिटेक्शन के लिए GAS330 कूल्ड थर्मल मॉड्यूल को HgCdTe मिड-वेव कूल्ड इन्फ्रारेड डिटेक्टर के आधार पर विकसित किया गया है। इन्फ्रारेड थर्मल इमेजिंग तकनीक का उपयोग करके, GAS330 VOCs गैस (वाष्पशील कार्बनिक यौगिकों) को देख सकता है जिसे नग्न आंखों से नहीं देखा जा सकता है। यह पेट्रोकेमिकल उद्यमों की उत्पादन और परिवहन प्रक्रिया में VOCs रिसाव का पता लगाने में प्रभावी है, और सुरक्षा उत्पादन, पर्यावरण संरक्षण पर्यवेक्षण, लागत बचत में इसका बहुत बड़ा अनुप्रयोग मूल्य है।



मुख्य विशेषताएं



उच्च संवेदनशीलता का पता लगाना
• अत्यधिक संवेदनशील इन्फ्रारेड डिटेक्टर, NETD≤15mK
• कम गैस सांद्रता और धीमी गैस प्रवाह के अनुप्रयोग में काफी कुशल
• VOCs गैस का लंबी दूरी का गैर-संपर्क पता लगाना जिसमें एल्केन्स, एल्केन्स, अल्कोहल, बेंजीन, कीटोन आदि शामिल हैं।



बेहतर प्रदर्शन
• पेशेवर गैस डिटेक्शन इमेज प्रोसेसिंग एल्गोरिदम
• विभिन्न लेंस, अधिक FOV और दृश्य उपलब्ध हैं



आसान एकीकरण
• थर्मल इमेजर्स में त्वरित एकीकरण के लिए Cameralink/DVP/USB/ GIG-E इमेज आउटपुट इंटरफ़ेस



उत्पाद विनिर्देश



मॉडल GAS330
आईआर डिटेक्टर प्रदर्शन
संकल्प 320x256
पिक्सेल पिच 30μm
क्रायोकूलर RS058
स्पेक्ट्रल रेंज 3.2μm±0.1μm~3.5μm±0.1μm MW
कूलिंग टाइम (20°C) ≤8min
NETD (20°C) ≤15mK
छवि प्रसंस्करण
फ्रेम दर 30Hz
मंद मोड रैखिक/हिस्टोग्राम/मिश्रित
डिजिटल ज़ूम ×1/×2/×4
छवि दिशा क्षैतिज/लंबवत/तिरछे फ्लिप
छवि एल्गोरिदम NUC/AGC/IDE
विद्युत विनिर्देश
मानक बाहरी इंटरफ़ेस J30JZ 25pin
एनालॉग वीडियो PAL
डिजिटल वीडियो 16bit RAW/YUV: 16bit DVP/Cameralink आउटपुट
बाहरी सिंक फ्रेम बाहरी सिंक: RS422 स्तर
संचार RS422, 115200bps
बिजली की आपूर्ति 20~28VDC
स्थिर बिजली की खपत 12W
आयाम (मिमी) 155×67×80
वज़न ≤900g
ऑपरेशन तापमान -40°C ~ +60°C
कंपन परिमाण कंपन: GJB वाहन-माउंटेड हाई स्पीड ट्रांसपोर्ट
शॉक: हाफ-साइन वेव, 40g 11 ms, 3 एक्सिस 6 दिशा 3 बार प्रत्येक
ऑप्टिकल लेंस
वैकल्पिक लेंस फिक्स्ड ज़ूम: 23mm/F1.5; 55mm/F1.5



औद्योगिक अनुप्रयोग



GAS330 गैस लीक डिटेक्शन थर्मल इमेजिंग कैमरे का उपयोग अदृश्य VOCs (वाष्पशील कार्बनिक यौगिकों) को देखने और गैस रिसाव का पता लगाने के लिए किया जाता है जैसे: मीथेन, इथेन, प्रोपेन, ब्यूटेन, पेंटेन, हेक्सेन, हेप्टेन, ऑक्टेन, एथिलीन, प्रोपिलीन, आइसोप्रीन, मेथनॉल, इथेनॉल, ब्यूटानोन, बेंजीन, टोल्यूनि, ज़ाइलीन, एथिलबेंजीन आदि।



प्रदर्शनी



अदृश्य VOCs की कल्पना के लिए ऑप्टिकल गैस इमेजिंग MWIR कूल्ड कैमरा RS058 0



अक्सर पूछे जाने वाले प्रश्न



1. ऑप्टिकल गैस इमेजिंग के लाभ

समय की बचत और कुशल: बड़े पैमाने पर वास्तविक समय का पता लगाने, त्वरित रिसाव स्थान का समर्थन करें, उत्पादन में बाधा डालने की आवश्यकता नहीं है।
• लंबी दूरी का पता लगाना: खतरनाक और जटिल क्षेत्रों से दूर, गैर-संपर्क गैर-विनाशकारी परीक्षण, बिना अतिरिक्त विकिरण स्रोत के
• विश्लेषण में आसान: सहज इमेजिंग, तत्काल भंडारण, सुविधाजनक विश्लेषण
• बहु-कार्य निरीक्षण: विभिन्न प्रकार की गैसों का पता लगाया जा सकता है, उत्कृष्ट रिमोट तापमान माप फ़ंक्शन के साथ



2. ऑप्टिकल गैस इमेजिंग का कार्य सिद्धांत

ऑप्टिकल गैस इमेजिंग एक प्रकार की इन्फ्रारेड तकनीक है जो अदृश्य औद्योगिक गैसों को देख सकती है।

विशिष्ट तरंग दैर्ध्य पर इन्फ्रारेड विकिरण को अवशोषित करने के बाद, गैस और पृष्ठभूमि के बीच इन्फ्रारेड विकिरण अंतर होगा।

बिल्ट-इन नैरोबैंड फिल्टर वाला गैस लीक डिटेक्शन इन्फ्रारेड डिटेक्टर केवल गैस इन्फ्रारेड अवशोषण पीक के पास इन्फ्रारेड बैंड प्राप्त करता है, और गैस और पृष्ठभूमि के बीच विकिरण अंतर के माध्यम से गैस को दृश्यमान इन्फ्रारेड छवियों में परिवर्तित कर सकता है।
