मल्टी सेंसर पेलोड के लिए MCT MWIR कूल्ड थर्मल मॉड्यूल 15μm 640x512

उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम GST
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या GAVIN615B
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य Negotiable
भुगतान शर्तें एल/सी, टी/टी

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
आकार 125x92x67 मिमी वज़न ≤650 ग्राम
संकल्प 640x512 / 15μm एनईटीडी ≤20mK
वर्णक्रमीय श्रेणी 3.7 ~ 4.8μm मेगावाट फ्रेम रेट 50 हर्ट्ज / 100 हर्ट्ज
हाई लाइट

MWIR कूल्ड थर्मल मॉड्यूल 15um

,

640x512 MCT कूल्ड थर्मल मॉड्यूल

एक संदेश छोड़ें
उत्पाद विवरण

640x512 / 15μm MCT MWIR कूल्ड थर्मल मॉड्यूल के लिए मल्टी सेंसर पेलोड

उत्पाद वर्णन

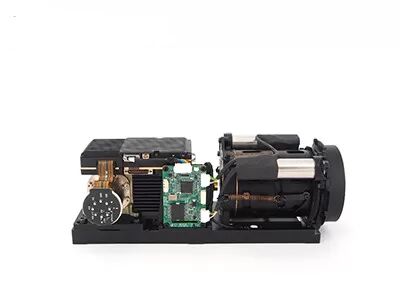

GAVIN615B ग्लोबल सेंसर टेक्नोलॉजी (GST) द्वारा विकसित एक कूल्ड मिड वेव थर्मल इमेजिंग मॉड्यूल है।इसमें RS046 क्रायोकूलर, हार्डवेयर इलेक्ट्रॉनिक्स और विभिन्न इमेज प्रोसेसिंग एल्गोरिदम के साथ 640x512 / 15µm HgCdTe MWIR IR डिटेक्टर शामिल हैं, जो तेज और स्पष्ट थर्मल इमेज पेश करने के लिए पहले से ही एम्बेडेड हैं।



RS046 क्रायोकूलर के साथ कॉन्फ़िगर किया गया, GAVIN615B आकार में बहुत कॉम्पैक्ट है, जिसका आयाम 125x92x67mm है और इसका वजन 650g से कम है।इसकी स्थिर बिजली खपत 12w जितनी कम है।औद्योगिक मानक कैमरालिंक इंटरफ़ेस के साथ, इन्फ्रारेड कैमरा या सिस्टम इंटीग्रेटर GAVIN615B थर्मल इमेजिंग मॉड्यूल के आधार पर अपने स्वयं के पूर्ण कैमरे को आसानी से डिज़ाइन या एकीकृत कर सकता है।



मुख्य विशेषताएं



- उच्च संवेदनशीलता, NETD≤20mK

- लॉन्ग रेंज डिटेक्शन

- समायोज्य फ्रेम दर

- सिस्टम में आसान एकीकरण



उत्पाद की विशेषताएं



नमूना गैविन615बी
आईआर डिटेक्टर प्रदर्शन
संकल्प 640x512
पिक्सेल पिच 15सुक्ष्ममापी
क्रायोकूलर RS046
वर्णक्रमीय श्रेणी 3.7μm ~ 4.8μm मेगावाट
ठंडा करने का समय (20 डिग्री सेल्सियस) ≤7min
एनईटीडी (20 डिग्री सेल्सियस) ≤20mK
मूर्ति प्रोद्योगिकी
फ्रेम रेट 50 हर्ट्ज / 100 हर्ट्ज
डिमिंग मोड रैखिक/हिस्टोग्राम/मिश्रित
डिजिटल ज़ूम ×1/×2/×4
छवि दिशा क्षैतिज / लंबवत / तिरछे फ्लिप
छवि एल्गोरिथम एनयूसी/एजीसी/आईडीई
विद्युत विशिष्टता
मानक बाहरी इंटरफ़ेस J30JZ 25pin
एनालॉग वीडियो दोस्त
डिजिटल वीडियो 16 बिट रॉ/वाईयूवी: 16 बिट डीवीपी/कैमरालिंक आउटपुट
बाहरी सिंक फ़्रेम बाहरी सिंक: RS422 स्तर
संचार आरएस422, 115200 बीपीएस
बिजली की आपूर्ति 20 ~ 28 वीडीसी
स्थिर बिजली की खपत 12W
आयाम (मिमी) 125×92×67
वज़न ≤650 ग्राम
प्रचालन तापमान -40 डिग्री सेल्सियस ~ + 60 डिग्री सेल्सियस
कंपन परिमाण कंपन: जीजेबी वाहन पर लगे हाई स्पीड ट्रांसपोर्ट
शॉक: हाफ-साइन वेव, 40g 11 ms, 3 एक्सिस 6 डायरेक्शन 3 बार प्रत्येक
ऑप्टिकल लेंस
वैकल्पिक लेंस निरंतर ज़ूम
60~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



औद्योगिक अनुप्रयोग



GAVIN615B थर्मल इन्फ्रारेड कैमरा मॉड्यूल का व्यापक रूप से रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड इत्यादि जैसे कई क्षेत्रों में उपयोग किया जाता है।



मल्टी सेंसर पेलोड के लिए MCT MWIR कूल्ड थर्मल मॉड्यूल 15μm 640x512 0



जीएसटीआईआर मील का पत्थर



मल्टी सेंसर पेलोड के लिए MCT MWIR कूल्ड थर्मल मॉड्यूल 15μm 640x512 1

पूछे जाने वाले प्रश्न



1. ऑप्टिकल गैस इमेजिंग के लाभ

समय की बचत और कुशल: बड़े पैमाने पर वास्तविक समय का पता लगाने, तेजी से रिसाव स्थान का समर्थन, उत्पादन में बाधा डालने की कोई आवश्यकता नहीं है।
लंबी दूरी का पता लगाना: खतरनाक और जटिल क्षेत्रों से दूर, गैर-संपर्क गैर-विनाशकारी परीक्षण, अतिरिक्त विकिरण स्रोत के बिना
विश्लेषण करने में आसान: सहज इमेजिंग, तत्काल भंडारण, सुविधाजनक विश्लेषण
मल्टी-फ़ंक्शन निरीक्षण: उत्कृष्ट रिमोट तापमान माप फ़ंक्शन के साथ विभिन्न प्रकार की गैसों का पता लगाया जा सकता है



2. ऑप्टिकल गैस इमेजिंग का कार्य सिद्धांत

ऑप्टिकल गैस इमेजिंग एक तरह की इन्फ्रारेड तकनीक है जो अदृश्य औद्योगिक गैसों को देख सकती है।

विशिष्ट तरंग दैर्ध्य पर अवरक्त विकिरण को अवशोषित करने के बाद, गैस और पृष्ठभूमि के बीच अवरक्त विकिरण अंतर पैदा होगा।

बिल्ट-इन नैरोबैंड फिल्टर के साथ गैस रिसाव का पता लगाने वाला इन्फ्रारेड डिटेक्टर केवल गैस इंफ्रारेड अवशोषण शिखर के पास इन्फ्रारेड बैंड प्राप्त करता है, और गैस और पृष्ठभूमि के बीच विकिरण अंतर के माध्यम से गैस को दृश्य अवरक्त छवियों में परिवर्तित कर सकता है।
