इलेक्ट्रो ऑप्टिकल इन्फ्रारेड सिस्टम के लिए MWIR कूल्ड थर्मल मॉड्यूल 640x512 15μM
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 640x512 / 15μm | एनईटीडी | ≤20mK |
---|---|---|---|
वर्णक्रमीय श्रेणी | 3.7 ~ 4.8μm मेगावाट | फ्रेम रेट | 50 हर्ट्ज / 100 हर्ट्ज |
आकार | 125x92x67 मिमी | वज़न | ≤650 ग्राम |
हाई लाइट | इलेक्ट्रो ऑप्टिकल इन्फ्रारेड सिस्टम MWIR मॉड्यूल,MWIR कूल्ड थर्मल मॉड्यूल 15uM |
इलेक्ट्रो ऑप्टिकल इन्फ्रारेड सिस्टम के लिए MWIR कूल्ड थर्मल मॉड्यूल 640x512 / 15μM

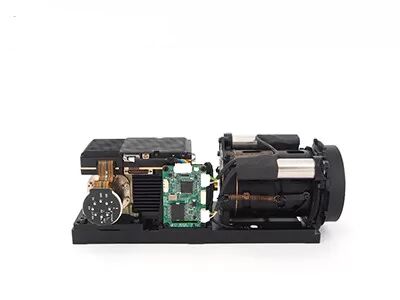

GAVIN615B ग्लोबल सेंसर टेक्नोलॉजी (GST) द्वारा विकसित एक कूल्ड मिड वेव थर्मल इमेजिंग मॉड्यूल है।इसमें RS046 क्रायोकूलर, हार्डवेयर इलेक्ट्रॉनिक्स और विभिन्न इमेज प्रोसेसिंग एल्गोरिदम के साथ 640x512 / 15µm HgCdTe MWIR IR डिटेक्टर शामिल हैं, जो तेज और स्पष्ट थर्मल इमेज पेश करने के लिए पहले से ही एम्बेडेड हैं।
RS046 क्रायोकूलर के साथ कॉन्फ़िगर किया गया, GAVIN615B आकार में बहुत कॉम्पैक्ट है, जिसका आयाम 125x92x67mm है और इसका वजन 650g से कम है।इसकी स्थिर बिजली खपत 12w जितनी कम है।औद्योगिक मानक कैमरालिंक इंटरफ़ेस के साथ, इन्फ्रारेड कैमरा या सिस्टम इंटीग्रेटर GAVIN615B थर्मल इमेजिंग मॉड्यूल के आधार पर अपने स्वयं के पूर्ण कैमरे को आसानी से डिज़ाइन या एकीकृत कर सकता है।
- उच्च संवेदनशीलता, NETD≤20mK
- लॉन्ग रेंज डिटेक्शन
- समायोज्य फ्रेम दर
- सिस्टम में आसान एकीकरण
नमूना | गैविन615बी |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 640x512 |
पिक्सेल पिच | 15सुक्ष्ममापी |
क्रायोकूलर | RS046 |
वर्णक्रमीय श्रेणी | 3.7μm ~ 4.8μm मेगावाट |
ठंडा करने का समय (20 डिग्री सेल्सियस) | ≤7min |
एनईटीडी (20 डिग्री सेल्सियस) | ≤20mK |
मूर्ति प्रोद्योगिकी | |
फ्रेम रेट | 50 हर्ट्ज / 100 हर्ट्ज |
डिमिंग मोड | रैखिक/हिस्टोग्राम/मिश्रित |
डिजिटल ज़ूम | ×1/×2/×4 |
छवि दिशा | क्षैतिज / लंबवत / तिरछे फ्लिप |
छवि एल्गोरिथम | एनयूसी/एजीसी/आईडीई |
विद्युत विशिष्टता | |
मानक बाहरी इंटरफ़ेस | J30JZ 25pin |
एनालॉग वीडियो | दोस्त |
डिजिटल वीडियो | 16 बिट रॉ/वाईयूवी: 16 बिट डीवीपी/कैमरालिंक आउटपुट |
बाहरी सिंक | फ़्रेम बाहरी सिंक: RS422 स्तर |
संचार | आरएस422, 115200 बीपीएस |
बिजली की आपूर्ति | 20 ~ 28 वीडीसी |
स्थिर बिजली की खपत | 12W |
आयाम (मिमी) | 125×92×67 |
वज़न | ≤650 ग्राम |
प्रचालन तापमान | -40 डिग्री सेल्सियस ~ + 60 डिग्री सेल्सियस |
कंपन परिमाण | कंपन: जीजेबी वाहन पर लगे हाई स्पीड ट्रांसपोर्ट शॉक: हाफ-साइन वेव, 40g 11 ms, 3 एक्सिस 6 डायरेक्शन 3 बार प्रत्येक |
ऑप्टिकल लेंस | |
वैकल्पिक लेंस | निरंतर ज़ूम 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
GAVIN615B थर्मल इन्फ्रारेड कैमरा मॉड्यूल का व्यापक रूप से रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड इत्यादि जैसे कई क्षेत्रों में उपयोग किया जाता है।
1. ऑप्टिकल गैस इमेजिंग का कार्य सिद्धांत
ऑप्टिकल गैस इमेजिंग कैमरा गैस और पृष्ठभूमि के बीच अवरक्त विकिरण अंतर की पहचान करके और रिसाव मौजूद है या नहीं, और रिसाव स्रोत का सटीक पता लगाकर उत्पादन लाइन को अस्थायी रूप से रोके बिना गैस का पता लगा सकता है।
2. ऑप्टिकल गैस इमेजिंग का अनुप्रयोग
जीएसटी इन्फ्रारेड डिटेक्टरों और थर्मल मॉड्यूल के आधार पर ऑप्टिकल गैस इमेजिंग समाधान का विकास और एकीकरण ग्राहकों के लिए पेट्रोलियम, प्राकृतिक गैस, रासायनिक उद्योग, विद्युत शक्ति और पर्यावरण संरक्षण जैसे विभिन्न गैस रिसाव समस्याओं को हल करने के लिए विभिन्न उद्योगों में बहुत परिपक्व और व्यापक रूप से लागू होता है। निगरानी, और पर्यावरण संरक्षण, ऊर्जा संरक्षण, सुरक्षित उत्पादन और व्यावसायिक स्वास्थ्य में महान योगदान देना।
