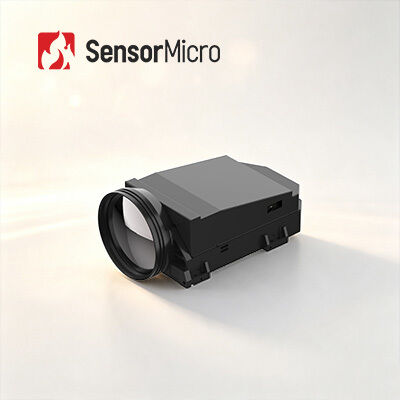

1280x1024 रिज़ॉल्यूशन 12μm पिक्सेल पिच लंबी दूरी की निगरानी के लिए ठंडा IR कैमरा मॉड्यूल

  • 1280x1024 Resolution 12μm Pixel Pitch Cooled IR Camera Module for Long Range Monitoring
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या गेविन GC1212MA
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
हाई डेफिनेशन 1280x1024 पिक्सेल पिच 12μm
फ्रेम रेट 50 हर्ट्ज नेटडी 18एमके(एफ2/एफ4)
आकार 149×58.5×80मिमी वर्णक्रमीय श्रेणी 3.7~4.8μm मेगावाट
प्रमुखता देना

आईआर कूल्ड कैमरा मॉड्यूल कोर

,

1280x1024 कैमरा मॉड्यूल कोर

,

आईआर कूल्ड कैमरा मॉड्यूल 12um
एक संदेश छोड़ें
उत्पाद विवरण
लॉन्ग रेंज मॉनिटरिंग आईआर कूल्ड कैमरा मॉड्यूल कोर 1280x1024 12µm
उत्पाद अवलोकन

GAVIN GC1212MA उच्च रिज़ॉल्यूशन थर्मल कैमरा मॉड्यूल बड़े ऐरे 1280x1024/12µm कूल्ड MWIR डिटेक्टर को एकीकृत करता है। विभिन्न छवि प्रसंस्करण एल्गोरिदम को पूर्ण अंधेरे या खराब मौसम की स्थिति में स्पष्ट इन्फ्रारेड छवियां आउटपुट करने के लिए एम्बेडेड किया गया है। यह लंबी दूरी पर जोखिमों और खतरों का पता लगा सकता है और पहचान सकता है, जबकि कम दूरी पर अधिक लक्ष्य विवरण प्रस्तुत करता है।

बड़े ऐरे 1280x1024 रिज़ॉल्यूशन के साथ, यह व्यापक फ़ील्ड ऑफ़ व्यू प्राप्त कर सकता है और अधिक छवि विवरण प्रदान कर सकता है। कम 12µm पिक्सेल आकार बेहतर स्थानिक रिज़ॉल्यूशन प्रदान करता है और समान रेंज मिशन प्राप्त करने के लिए छोटे ऑप्टिकल लेंस फ़ोकस से मेल खाता है। कस्टम एप्लिकेशन डिज़ाइन करने वाले सिस्टम इंटीग्रेटर्स के लिए आदर्श।

मुख्य विशेषताएं
  • मेगापिक्सेल रिज़ॉल्यूशन, असाधारण छवि गुणवत्ता
    • तेज, विस्तृत थर्मल इमेजिंग के लिए 1280×1024/12µm मिड-वेव कूल्ड इन्फ्रारेड डिटेक्टर द्वारा संचालित
    • बेहतर स्पष्टता के लिए DRC, 2D/3D शोर में कमी और एज एन्हांसमेंट (EE) सहित उन्नत छवि प्रसंस्करण एल्गोरिदम को एकीकृत करता है
  • उच्च विश्वसनीयता, बेहतर संवेदनशीलता
    • मिड-वेव कूल्ड थर्मल इमेजिंग तकनीक उत्कृष्ट अनुकूलनशीलता और स्थिरता सुनिश्चित करती है
    • 18mK तक की NETD के साथ उत्कृष्ट थर्मल संवेदनशीलता
  • आसान एकीकरण, लचीला कॉन्फ़िगरेशन
    • RAW/YUV छवि डेटा आउटपुट के साथ कैमरालिंक इंटरफ़ेस का समर्थन करता है
    • विभिन्न आवश्यकताओं के लिए कई निरंतर ज़ूम ऑप्टिकल कॉन्फ़िगरेशन उपलब्ध हैं
उत्पाद विनिर्देश
मॉडल GAVIN GC1212MA
रिज़ॉल्यूशन 1280×1024
पिक्सेल आकार 12µm
क्रायोकूलर RS058
स्पेक्ट्रल प्रतिक्रिया 3.7µm±0.2µm～4.8µm±0.2µm
आईआर डिटेक्टर NETD(23℃) 18mK(F2/F4)
फ्रेम दर 50Hz
डिमिंग मोड लीनियर/हिस्टोग्राम/मिक्स्ड
डिजिटल ज़ूम 1× से 8× निरंतर डिजिटल ज़ूम
छवि दिशा क्षैतिज/ऊर्ध्वाधर/विकर्ण फ्लिप
छवि एल्गोरिथम DRC, 2D/3D छवि शोर में कमी, EE
मानक बाहरी इंटरफ़ेस J30JZ 25-पिन HDMI समर्पित आउटपुट इंटरफ़ेस
एनालॉग वीडियो PAL/NTSC
डिजिटल वीडियो मानक: DVP
विकल्प: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/सिंगल-मोड ऑप्टिकल फाइबर/मल्टी-मोड ऑप्टिकल फाइबर
बाहरी सिंक मानक: LV-TTL
विकल्प: RS422/LVDS
संचार मानक: USB2.0/LV-TTL
विकल्प: RS422/CAN/USB3.0/GigE
बिजली की आपूर्ति 24V±4V
स्थिर बिजली की खपत(23℃) ≤11W
कूलिंग समय(23℃) ≤8min
आकार(मिमी) 149×58.5×80
वजन(जी) ≤680
ऑपरेटिंग तापमान -40℃~+71℃
कंपन कंपन: हाई-स्पीड ट्रांसपोर्ट इंटेंसिटी; प्रभाव: हाफ साइन वेव, 40g/11ms, 3 एक्सिस, 6 डायरेक्शन, 3 टाइम्स/डायरेक्शन
लेंस विकल्प फिक्स्ड फ़ोकस: 19mm/F2
निरंतर ज़ूम: 60~360mm/F4, 37.5~750mm/F4, 100~1000mm/F4
औद्योगिक अनुप्रयोग

GAVIN GC1212MA थर्मल इन्फ्रारेड कैमरा मॉड्यूल का व्यापक रूप से NDT, पर्यावरण निगरानी, ​​लॉन्ग-रेंज निगरानी, ​​वैज्ञानिक अनुसंधान और बहुत कुछ जैसे कई क्षेत्रों में उपयोग किया जाता है।

आईआर डिटेक्शन समाधान
  • उच्च संवेदनशीलता और उत्कृष्ट प्रदर्शन
  • इन्फ्रारेड उद्योग में विश्व-अग्रणी तकनीक
  • विभिन्न इन्फ्रारेड डिटेक्टर उपलब्ध हैं - विभिन्न प्रारूपों और पिक्सेल आकारों में अनकूल्ड और कूल्ड दोनों आईआर डिटेक्टर
  • तेज डिलीवरी सुनिश्चित करने के लिए वॉल्यूम उत्पादन - लाखों डिटेक्टरों की वार्षिक उत्पादन क्षमता वाली तीन उत्पादन लाइनें
अक्सर पूछे जाने वाले प्रश्न
ऑप्टिकल गैस इमेजिंग के लाभ
  • समय बचाने वाला और कुशल:बड़े पैमाने पर वास्तविक समय का पता लगाने, तेजी से रिसाव स्थान का समर्थन करता है, उत्पादन बाधित करने की आवश्यकता नहीं है
  • लंबी दूरी का पता लगाना:खतरनाक और जटिल क्षेत्रों से दूर, गैर-संपर्क गैर-विनाशकारी परीक्षण, अतिरिक्त विकिरण स्रोत के बिना
  • विश्लेषण करने में आसान:सहज इमेजिंग, तत्काल भंडारण, सुविधाजनक विश्लेषण
  • मल्टी-फ़ंक्शन निरीक्षण:विभिन्न गैसों का पता लगाया जा सकता है, उत्कृष्ट रिमोट तापमान माप फ़ंक्शन के साथ
ऑप्टिकल गैस इमेजिंग का कार्य सिद्धांत

ऑप्टिकल गैस इमेजिंग एक प्रकार की इन्फ्रारेड तकनीक है जो अदृश्य औद्योगिक गैसों के विज़ुअलाइज़ेशन को सक्षम बनाती है। विशिष्ट तरंग दैर्ध्य पर इन्फ्रारेड विकिरण को अवशोषित करने के बाद, गैस और पृष्ठभूमि के बीच इन्फ्रारेड विकिरण अंतर उत्पन्न होता है। गैस रिसाव का पता लगाने वाला इन्फ्रारेड डिटेक्टर जिसमें अंतर्निहित नैरोबैंड फ़िल्टर होता है, केवल गैस इन्फ्रारेड अवशोषण शिखर के पास इन्फ्रारेड बैंड प्राप्त करता है, और गैस और पृष्ठभूमि के बीच विकिरण अंतर के माध्यम से गैस को दृश्य इन्फ्रारेड छवियों में परिवर्तित कर सकता है।
