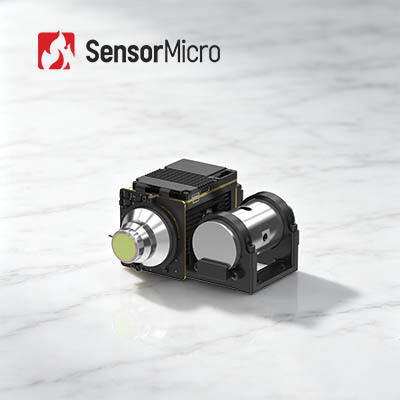

1280x1024 रेज़ोल्यूशन और 10µm पिक्सेल पिच वाली कूल्ड इन्फ्रारेड कैमरा कोर, HOT तकनीक से युक्त

  • Cooled Infrared Camera Core with 1280x1024 Resolution and 10μm Pixel Pitch Featuring HOT Technology
उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या गेविन GC1210HMF
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 1280x1024 पिक्सेल पिच 10सुक्ष्ममापी
नेटडी 20mK(F2); 25एमके(एफ4) वर्णक्रमीय श्रेणी 3.7~4.8μm मेगावाट
बिजली की आपूर्ति 12V±1V फ्रेम रेट 50 हर्ट्ज
प्रमुखता देना

ठंडा IR कैमरा कोर 12um

,

EYAS1212 IR कैमरा कोर
एक संदेश छोड़ें
उत्पाद विवरण
कूल्ड हॉट इन्फ्रारेड कैमरा कोर GAVIN GC1210HMF मेगा पिक्सेल 1280x1024/10µm
उत्पाद अवलोकन

GAVIN GC1210HMF 1280x1024 फॉर्मेट 10µm पिच IR FPA पर आधारित एक उच्च-रिज़ॉल्यूशन कूल्ड इन्फ्रारेड कैमरा मॉड्यूल है। GAVIN GC1210HMF इन्फ्रारेड कैमरा कोर में 1280×1024/10µm हाई ऑपरेटिंग टेम्परेचर (HOT) मिड-वेव इन्फ्रारेड (MWIR) कूल्ड डिटेक्टर है। पारंपरिक 640×512/15µm MWIR समाधानों की तुलना में, यह एक-तिहाई छोटा पिक्सेल पिच और चार गुना उच्च रिज़ॉल्यूशन ऐरे प्रदान करता है, जो स्थानिक रिज़ॉल्यूशन और छवि स्पष्टता को नाटकीय रूप से बढ़ाता है। उन्नत छवि प्रसंस्करण एल्गोरिदम के साथ मिलकर, यह मेगापिक्सेल रिज़ॉल्यूशन पर उच्च-परिभाषा, बारीक विस्तृत इन्फ्रारेड इमेजरी प्रदान करता है।

मुख्य विशेषताएं
  • मेगापिक्सेल इमेजिंग, बेहतर गुणवत्ता - 1280×1024/10µm HOT MWIR कूल्ड इन्फ्रारेड डिटेक्टर पर आधारित विकसित, जो उच्च-परिभाषा और नाजुक छवि गुणवत्ता प्रदान करता है। DRC, 2D/3D नॉइज़ रिडक्शन और EE एज एन्हांसमेंट जैसे उन्नत छवि प्रसंस्करण एल्गोरिदम के साथ एकीकृत, स्पष्ट इमेजिंग के लिए।
  • अंतिम SWaP ऑप्टिमाइज़ेशन के लिए HOT तकनीक - 150K पर उच्च-तापमान संचालन का समर्थन करता है, जिसमें कूलिंग समय ≤4मिन है। 101×101×54mm तक कॉम्पैक्ट आयाम, केवल 570g पर हल्का।
  • समृद्ध इंटरफेस, आसान एकीकरण - Cameralink/USB3.0/GigE/HDMI/SDI/MIPI/फाइबर ऑप्टिक वीडियो आउटपुट का समर्थन करता है। लचीला RAW/YUV छवि डेटा आउटपुट।
उत्पाद विनिर्देश
मॉडल GAVIN GC1210HMF
रिज़ॉल्यूशन 1280×1024
पिक्सेल आकार 10µm
स्पेक्ट्रल प्रतिक्रिया 3.7µm±0.2µm～4.8µm±0.2µm
IR डिटेक्टर NETD(23℃) 20mK(F2)
25mK(F4)
फ्रेम दर 50Hz
डिजिटल ज़ूम 1× से 8× निरंतर डिजिटल ज़ूम
छवि दिशा क्षैतिज/ऊर्ध्वाधर/विकर्ण फ्लिप
छवि एल्गोरिथम DRC, 2D/3D छवि नॉइज़ रिडक्शन, EE
डिजिटल वीडियो मानक: DVP
विकल्प: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/सिंगल-मोड ऑप्टिकल फाइबर/मल्टी-मोड ऑप्टिकल फाइबर
बाहरी सिंक मानक: LV-TTL
विकल्प: RS422/LVDS
संचार मानक: USB2.0/LV-TTL
विकल्प: RS422/CAN/USB3.0/GigE
बिजली की आपूर्ति 12V±1V
स्थिर बिजली की खपत(23℃) ≤8W
कूलिंग समय(23℃) ≤4min
आकार(मिमी) 101×101×54
वजन(ग्राम) ≤570
संचालन तापमान -40℃~+71℃
ऑप्टिकल लेंस फिक्स्ड फोकस: 15mm/F2
निरंतर ज़ूम: 15~300mm/F4 30~500mm/F4
औद्योगिक अनुप्रयोग

GAVIN GC1210HMF थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से NDT, पर्यावरण निगरानी, लंबी दूरी की निगरानी, वैज्ञानिक अनुसंधान आदि जैसे कई क्षेत्रों में उपयोग किया जाता है।

उत्पाद पोर्टफोलियो लाभ
  • विविध उत्पाद पोर्टफोलियो - विभिन्न एकीकरण आवश्यकताओं को पूरा करने के लिए इन्फ्रारेड डिटेक्टर, कैमरा कोर और मॉड्यूल सहित उत्पादों की एक विस्तृत श्रृंखला।
  • समृद्ध उत्पाद विविधता - कई ऐरे रिज़ॉल्यूशन, पिक्सेल आकार, वेवबैंड और लेंस विकल्प संयोजन विविध अनुप्रयोगों के लिए अधिक लचीलापन प्रदान करते हैं।
  • उत्कृष्ट प्रदर्शन - स्पष्ट इमेजिंग, कॉम्पैक्ट आकार, कम बिजली की खपत, उच्च संवेदनशीलता और मजबूत विश्वसनीयता - विभिन्न पर्यावरणीय चुनौतियों के तहत प्रदर्शन करने के लिए डिज़ाइन किया गया।
  • आसान एकीकरण - कई इंटरफ़ेस विकल्प एकीकरण को सीधा बनाते हैं और कई अनुप्रयोग क्षेत्रों में तेजी से विकास को सक्षम करते हैं।
अक्सर पूछे जाने वाले प्रश्न
ऑप्टिकल गैस इमेजिंग के लाभ
  • समय बचाने वाला और कुशल - बड़े पैमाने पर वास्तविक समय का पता लगाने, तेजी से रिसाव का पता लगाने का समर्थन करता है, उत्पादन को बाधित करने की आवश्यकता नहीं है।
  • लंबी दूरी का पता लगाना - खतरनाक और जटिल क्षेत्रों से दूर, गैर-संपर्क गैर-विनाशकारी परीक्षण, अतिरिक्त विकिरण स्रोत के बिना।
  • विश्लेषण करने में आसान - सहज इमेजिंग, तत्काल भंडारण, सुविधाजनक विश्लेषण।
  • बहु-कार्यात्मक निरीक्षण - विभिन्न गैसों का पता लगाया जा सकता है, उत्कृष्ट दूरस्थ तापमान माप फ़ंक्शन के साथ।
ऑप्टिकल गैस इमेजिंग का कार्य सिद्धांत

ऑप्टिकल गैस इमेजिंग एक प्रकार की इन्फ्रारेड तकनीक है जो अदृश्य औद्योगिक गैसों को देख सकती है। विशिष्ट तरंग दैर्ध्य पर इन्फ्रारेड विकिरण को अवशोषित करने के बाद, गैस और पृष्ठभूमि के बीच इन्फ्रारेड विकिरण अंतर पैदा होगा। गैस रिसाव का पता लगाने वाला इन्फ्रारेड डिटेक्टर जिसमें अंतर्निहित नैरोबैंड फिल्टर होता है, केवल गैस इन्फ्रारेड अवशोषण शिखर के पास इन्फ्रारेड बैंड प्राप्त करता है, और गैस और पृष्ठभूमि के बीच विकिरण अंतर के माध्यम से गैस को दृश्य इन्फ्रारेड छवियों में परिवर्तित कर सकता है।

सेंसरमाइक्रो इन्फ्रारेड डिटेक्टर सेंसर और OEM थर्मल कैमरा कोर का एक आपूर्तिकर्ता है। हमारे पास इन्फ्रारेड थर्मल इमेजिंग उद्योगों में कई वर्षों का अनुभव है। हमारे पास ग्राहकों को पेशेवर जवाब प्रदान करने के लिए पेशेवर बिक्री के बाद सेवा टीम है। किसी भी प्रश्न या समस्या के लिए, कृपया हमसे कभी भी संपर्क करें, हम पहली बार में आपके लिए उत्तर देंगे।
