फास्ट इंटीग्रेशन कूल्ड IR कैमरा कोर EYAS1212 मेगा पिक्सेल 1280x1024 / 12μM
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 1280x1024 | पिक्सेल पिच | 12सुक्ष्ममापी |
---|---|---|---|
एनईटीडी | ≤20mK | वर्णक्रमीय श्रेणी | 3.7 ~ 4.8μm मेगावाट |
आकार | 149x58.5x71 मिमी | फ्रेम रेट | 1 ~ 100 हर्ट्ज एडजस्टेबल |
हाई लाइट | कूल्ड IR कैमरा कोर 12uM,EYAS1212 IR कैमरा कोर |

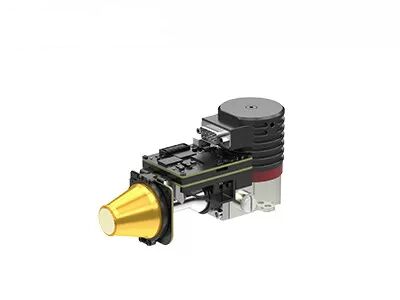

फास्ट इंटीग्रेशन कूल्ड IR कैमरा कोर EYAS1212 मेगा पिक्सेल 1280x1024 / 12μM
EYAS1212 एक उच्च रिज़ॉल्यूशन वाला एनालॉग-डिजिटल कूल्ड इन्फ्रारेड मॉड्यूल है जो 1280x1024 फॉर्मेट 12μm पिच IR FPA पर आधारित है।
इस AD मॉड्यूल में एक निकटता बोर्ड शामिल है जो FPA समय और संवेदनशील बिजली आपूर्ति प्रदान करता है।इसके अलावा, कैमरा लिंक इंटरफ़ेस 16 बिट कच्चे डेटा को आउटपुट करता है जो सिस्टम में डिटेक्टर के एकीकरण को अत्यधिक सरल करता है।
इसलिए, EYAS1212 AD मॉड्यूल OEM ग्राहकों के लिए GST C1212M 1280x1024 / 12μm कूल्ड इन्फ्रारेड डिटेक्टर पर तेजी से स्वीकृति परीक्षण करना आसान बनाता है, तेजी से माध्यमिक विकास शुरू करता है और कूल्ड इन्फ्रारेड मॉड्यूल की उनकी विकास अवधि को छोटा करता है या कूल्ड पर आधारित इन्फ्रारेड थर्मल कैमरा या सिस्टम को पूरा करता है। इन्फ्रारेड डिटेक्टर।
ग्लोबल सेंसर टेक्नोलॉजी इंफ्रारेड डिटेक्टर सेंसर और ओईएम थर्मल कैमरा कोर की सप्लायर है।इन्फ्रारेड थर्मल इमेजिंग उद्योगों में हमारे पास 10 से अधिक वर्षों का अनुभव है।ग्राहकों को पेशेवर उत्तर प्रदान करने के लिए हमारे पास पेशेवर बिक्री के बाद सेवा दल है।किसी भी प्रश्न या समस्या के लिए, कृपया हमसे किसी भी समय संपर्क करें, हम आपको उत्तर देने के लिए पहली बार में होंगे।
- विकसित करने और एकीकृत करने में आसान
- कैमरलिंक इंटरफेस आउटपुट 16 बिट रॉ डेटा, सीरियल पोर्ट कंट्रोल
- एकीकृत संरचना, आयाम डिटेक्टर के अनुरूप हैं
- 5V सिंगल-सप्लाई
- हाई स्पीड मूविंग टारगेट को पकड़ने में सक्षम
नमूना | ईवाईएएस 1212 |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 1280x1024 |
पिक्सेल पिच | 12सुक्ष्ममापी |
क्रायोकूलर | RS058F |
वर्णक्रमीय श्रेणी | 3.7μm ~ 4.8μm मेगावाट |
ठंडा करने का समय (25 डिग्री सेल्सियस) | ≤6min |
इष्टतम एनईटीडी (20 डिग्री सेल्सियस) | ≤20mK |
काम प्रणाली | |
फ्रेम रेट | 1 ~ 100 हर्ट्ज एडजस्टेबल |
काम प्रणाली | स्नैपशॉट;ITR/IWR एकता मोड;विंडोज मोड;विरोधी प्रस्फुटन |
विद्युत विशिष्टता | |
मानक बाहरी इंटरफ़ेस | क्यूएसएच 60 पिन |
डिजिटल वीडियो | कैमरलिंक: आउटपुट 16 बिट कच्चा डेटा |
बाहरी सिंक | CC1: INT/फ़्रेम बाहरी सिंक;CC2: एमसी बाहरी सिंक |
संचार | कैमरालिंक सीरियल पोर्ट: TFG+/-, TC+/-;9600bps |
बिजली की आपूर्ति | 1 चैनल इमेजिंग पैनल: 5V 1 चैनल क्रायोकूलर: 24V |
स्थिर बिजली की खपत | 9डब्ल्यू |
आयाम (मिमी) | 149×58.5×71 |
वज़न | ≤680 ग्राम |
वर्किंग टेम्परेचर | -40 डिग्री सेल्सियस ~ + 60 डिग्री सेल्सियस |
कंपन परिमाण | कंपन: जीजेबी वाहन पर लगे हाई स्पीड ट्रांसपोर्ट शॉक: हाफ-साइन वेव, 40g 11 ms, 3 एक्सिस 6 डायरेक्शन 3 बार प्रत्येक |
EYAS1212 थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड इत्यादि जैसे कई क्षेत्रों में उपयोग किया जाता है।
1. ऑप्टिकल गैस इमेजिंग के लाभ
समय की बचत और कुशल: बड़े पैमाने पर वास्तविक समय का पता लगाने, तेजी से रिसाव स्थान का समर्थन, उत्पादन में बाधा डालने की कोई आवश्यकता नहीं है।
लंबी दूरी का पता लगाना: खतरनाक और जटिल क्षेत्रों से दूर, गैर-संपर्क गैर-विनाशकारी परीक्षण, अतिरिक्त विकिरण स्रोत के बिना
विश्लेषण करने में आसान: सहज इमेजिंग, तत्काल भंडारण, सुविधाजनक विश्लेषण
मल्टी-फ़ंक्शन निरीक्षण: उत्कृष्ट रिमोट तापमान माप फ़ंक्शन के साथ विभिन्न प्रकार की गैसों का पता लगाया जा सकता है
2. ऑप्टिकल गैस इमेजिंग का कार्य सिद्धांत
ऑप्टिकल गैस इमेजिंग एक तरह की इन्फ्रारेड तकनीक है जो अदृश्य औद्योगिक गैसों को देख सकती है।
विशिष्ट तरंग दैर्ध्य पर अवरक्त विकिरण को अवशोषित करने के बाद, गैस और पृष्ठभूमि के बीच अवरक्त विकिरण अंतर पैदा होगा।
बिल्ट-इन नैरोबैंड फिल्टर के साथ गैस रिसाव का पता लगाने वाला इन्फ्रारेड डिटेक्टर केवल गैस इंफ्रारेड अवशोषण शिखर के पास इन्फ्रारेड बैंड प्राप्त करता है, और गैस और पृष्ठभूमि के बीच विकिरण अंतर के माध्यम से गैस को दृश्य अवरक्त छवियों में परिवर्तित कर सकता है।
